Провод установочный ПуГВ-1,0 (ПВ3) оранжевый

Описание и конструкция провода ПуГВ

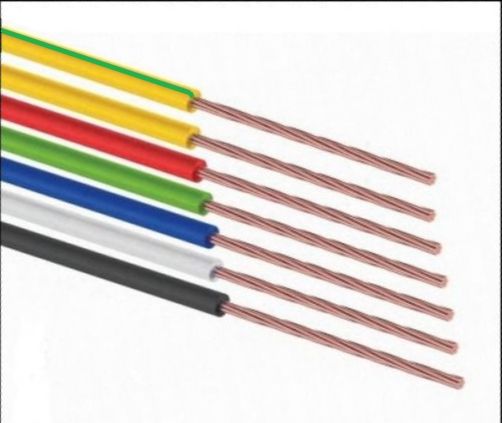

Установочный провод ПуГВ – провод с одной гибкой медной жилой, с изоляцией из ПВХ-пластиката, без оболочки.

Расшифровка обозначения:

Пример обозначения: ПуГВ-2,5 - провод ПуГВ с жилой сечением 2,5 мм²

Поскольку установочные провода ПуГВ предназначены в основном для промышленного применения и рассчитаны на длительный срок службы, ГОСТ устанавливает жесткие требования к готовой продукции по конструкционным, электрическим и механическим параметрам. Значения отдельных параметров регламентируются также на период эксплуатации и хранения.

Диапазон выпускаемых сечений установочных проводов ПуГВ – от 0,5 до 95 мм².

Жилы должны быть скрученными из отдельных проволок (не менее 7 проволок для сечений до 1,5 мм² включительно и с диаметром отдельных проволок для наиболее используемых сечений не выше указанного в таблице).

 Изоляция должна плотно прилегать к жиле и удаляться без повреждений жилы. Номинальные и минимальные значения радиальной толщины изоляции и максимальный наружный диаметр для проводов наиболее применяемых сечений до 50 мм² приведены в таблице.

Допускается повторение конфигурации токопроводящей жилы на поверхности изоляции в пределах допустимых отклонений.

Провода ПуГВ должны изготовляться различных цветов. Расцветка должна быть сплошная или выполнена нанесением двух продольных полос на изоляцию натурального цвета, расположенных диаметрально. Для одножильных проводов, используемых для целей заземления изоляция должна иметь сплошную желто-зеленую расцветку.

Цвет сплошной изоляции или продольных полос должен быть оговорен в заказе (буквы, указанные в таблице, добавляются при заказе к обозначению провода, например: ПуГВ-2,5 Ж).

 При отсутствии в заказе указания об определенном цвете, производитель поставляет провода по своему усмотрению, при этом допускается поставлять провода с изоляцией переходных и смешанных расцветок (обозначение «БЦ») в объеме не более 10% партии.

Условия монтажа и эксплуатации провода ПуГВ

Эксплуатация допускается при температуре окружающей среды от минус 50°С до температуры, при которой нагрев жил не превысит плюс 70°С. Монтаж должен производится при температуре не ниже минус 50°С. Минимальный радиус изгиба при прокладке – 5 наружных диаметров. Не распространяет горение при одиночной прокладке. Срок службы – не менее 15 лет.

Технические характеристики провода ПуГВ

Электрическое сопротивление токопроводящих жил на постоянном токе для проводов сечением до 50 мм² при приемке и поставке должно быть не более указанного в таблице. Для проводов сечением 0,75; 1 и 1,5 мм ² сопротивление жил зависит от конструкции жилы.

 На период эксплуатации и хранения допускается увеличение указанных значений сопротивления жил на 20%.

Электрическое сопротивление изоляции на 1 км длины при температуре 20°С должно быть не менее 1 МОм при приемке и поставке и не менее 0,01 МОм на период эксплуатации и хранения.

Готовые провода при приемке и поставке должны выдерживать при погружении в воду без предварительной выдержки в ней испытания переменным напряжением 2000 В частотой 50 Гц в течение 5 мин, приложенным между жилой и водой (на период эксплуатации и хранения – 1000 В при тех же условиях).

Провода должны выдерживать навивание при температуре минус 15°Сна цилиндр (барабан) диаметром, равным 5 наружным диаметрам провода (на специальной установке непосредственно в холодильной камере).

Требования к упаковке провода ПуГВ

Провода ПуГВ должны поставляться в бухтах или на барабанах. Диаметр бухты или диаметр шейки барабана не регламентируется, но не должен быть меньше, чем 10 наружных диаметров провода.

Строительная длина должна быть не менее 100 м. В одной поставочной партии допускается не более 10% проводов длиной не менее 20 м.

Требования к маркировке

Провода должны иметь обозначение предприятия-изготовителя и обозначение провода, которое должно быть выполнено в виде непрерывной маркировки на поверхности изоляции. Маркировка может быть напечатана, нанесена рельефно или выштампована на поверхности провода. Расстояние от окончания маркировки до начала следующей не должно превышать 500 мм. Допускается маркировка проводов сечением до 6 мм² в виде отличительной нити или цветных полос или сплошной риски.

На ярлыке, прикрепленном к бухте или барабану, или на щеке барабана должны быть указаны:

На ярлыке должен быть проставлен штамп технического контроля и знак соответствия сертификации.

Для проводов, поставляемых на барабане, на ярлыке, прикрепленном к бухте или барабану, или на щеке барабана должны быть указаны число отрезков и их длина через знак плюс от верхнего до нижнего слоев в метрах.

Требования к условиям хранения провода ПуГВ

По условиям климатического исполнения провода должны храниться в закрытых помещениях.

Массогабаритные параметры провода ПуГВ

Ориентировочные массы наиболее распространенных сечений проводов для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для проводов различных партий и производителей на 10% в меньшую или большую сторону.

Токи нагрузки провода ПуГВ

Допустимые токи нагрузки для проводов в ГОСТе не регламентируются. В соответствии с ПУЭ можно для любых способов прокладки рекомендовать для одиночно расположенных проводов не превышать токов нагрузки, указанных в таблице.

Доступные методы контроля качества провода ПуГВ

Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ГОСТ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в ГОСТ.

Визуальный осмотр.
Могут быть проверены: маркировка, число проволок в жиле, расцветка и целостность изоляции.

Измерение конструкционных размеров.
Могут быть проверены с помощью подходящих измерительных инструментов толщина изоляции и наружный диаметр. Измерение диаметра проволоки d_пр и расчет сечения жилы по формуле 0,785d_пр² N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил.
Может быть проведено на готовом проводе омметром с подходящим пределом измерения (при небольшом сечении и нормальной длине провода в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км. Особое внимание следует уделять хорошему контакту с измерительными проводами.
