Артикул:
mccb99C-100-16
Бренд
|
EKF |
Минимальная партия/кратность
|
Упаковка |
В упаковке
|
4 шт |
Единица измерения
|
шт |
Вес 1 шт
|
1.833 кг |
Объем 1 шт
|
0.00284 м3 |
Базовая цена:
При авторизации:
16 286.82 ₽/шт
| -36%
/ без:
19 086.12 ₽/шт
| -25%
Имеется в наличии
шт
В корзину
Цены приводятся с НДС

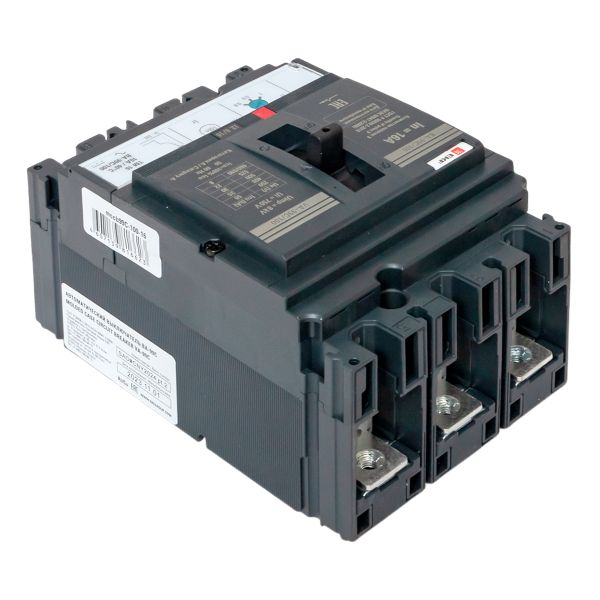

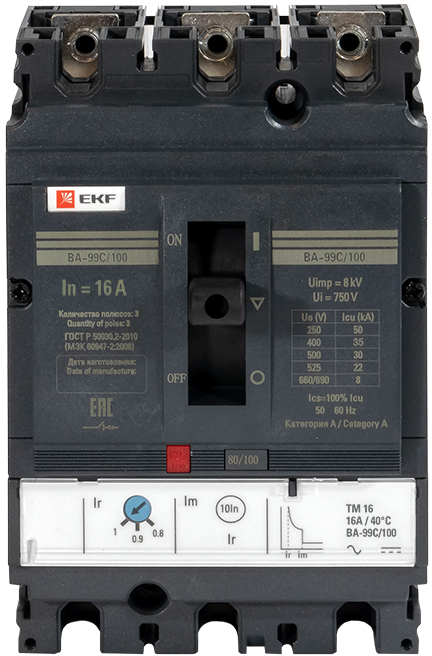

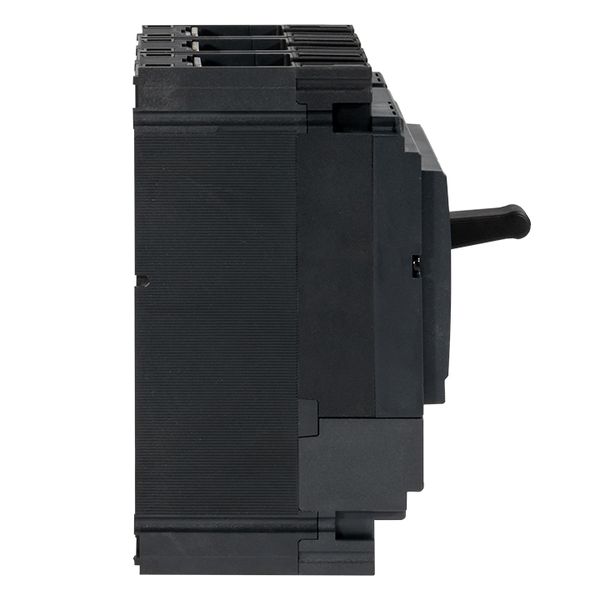

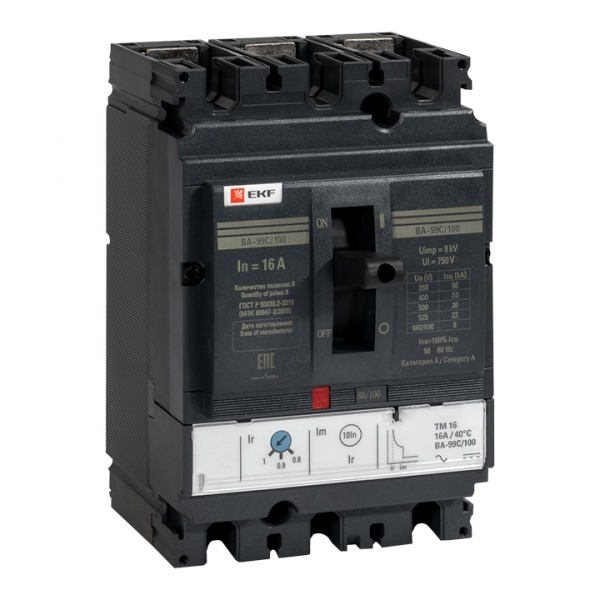

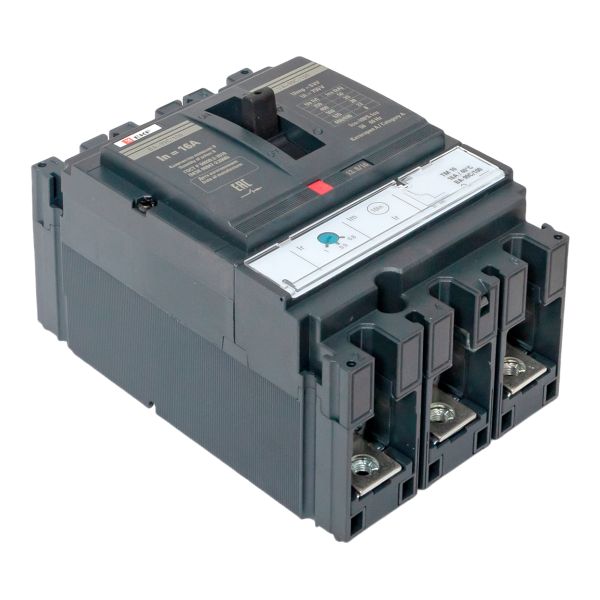

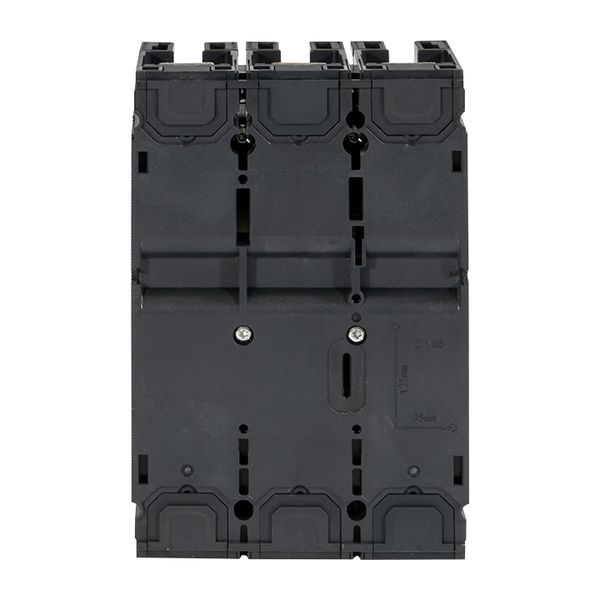

Файлы к Выключатель автоматический ВА-99C (Compact NS) 100/ 16А 3P 36кА EKF PROxima
Сертификаты
номер сертификата : ЕАЭС RU C-CN.НВ29.В.00780/20
срок действия :
от 30.09.2020 до 29.09.2025
Техническая документация
Описание

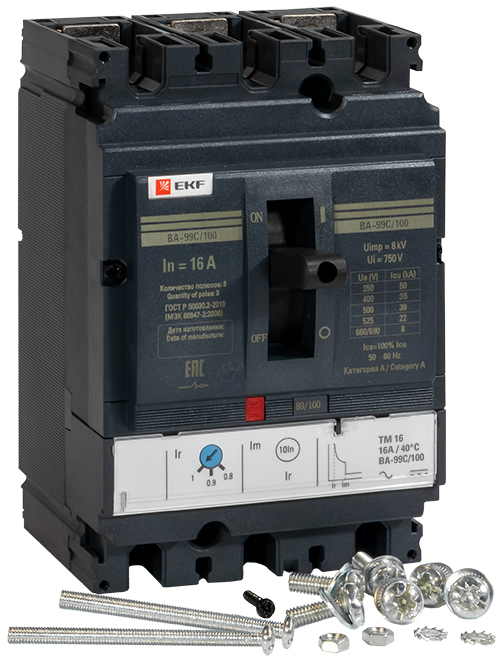

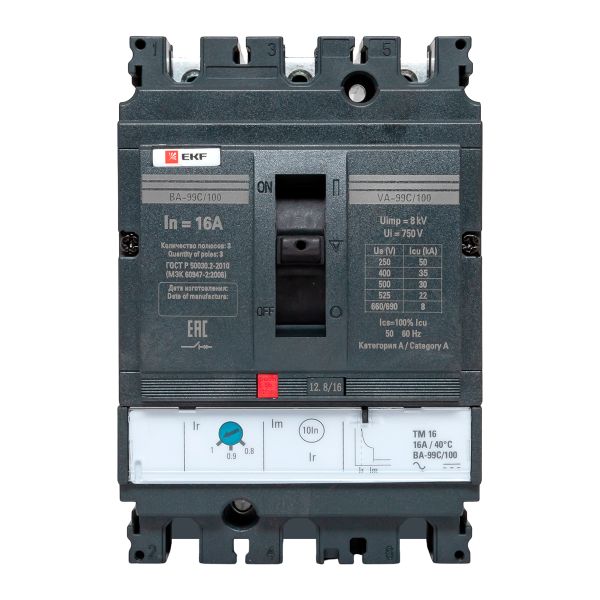

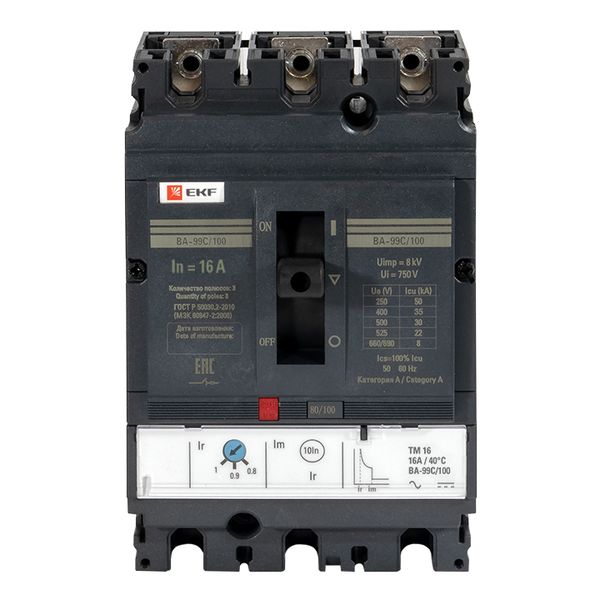

"Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя.
Основание (1) выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов (2), блок ротоактивных контактов (3) с двумя дугогасительными камерами (4) представляет собой жесткую сборку в отдельном корпусе (5), механизма управления (6), блока защиты от сверхтоков и перегрузки (расцепителя) (7). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Полный ассортимент дополнительных устройств см. на стр. 169-173.
ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ.», «ОТКЛ.» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ.», а затем – «ВКЛ.».
Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной.
При взведении рукоятки механизма управления (7) приводится в движение изолирующая рейка (5), на которой закреплены подвижные силовые контакты.
Подвижные контакты поворачиваются в направляющих, обеспечивая необходимые провалы для увеличения и выравнивания давления на подвижные контакты.
Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления.

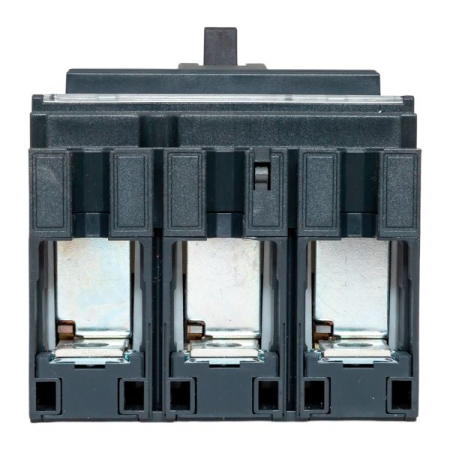

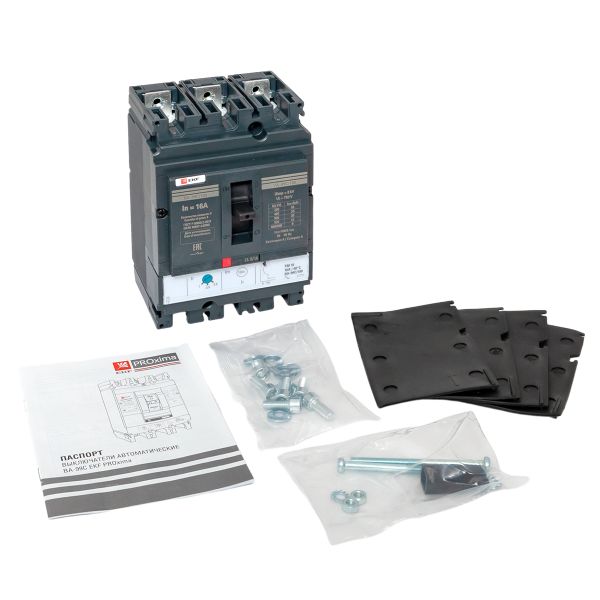

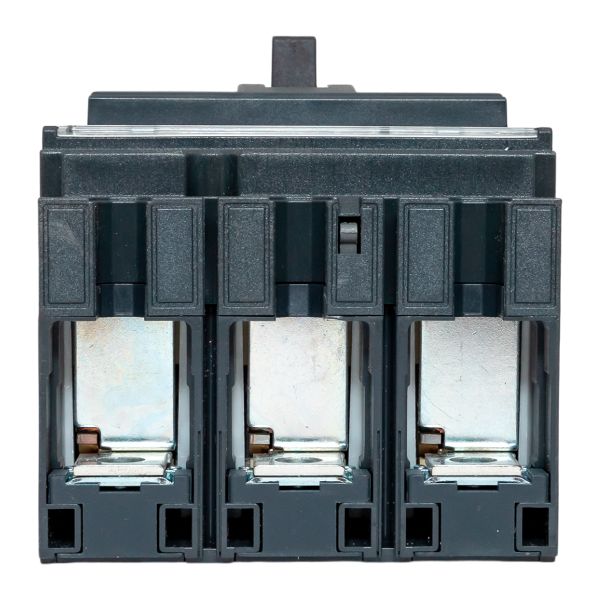

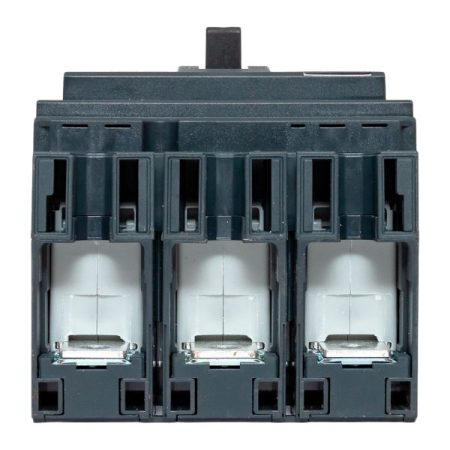

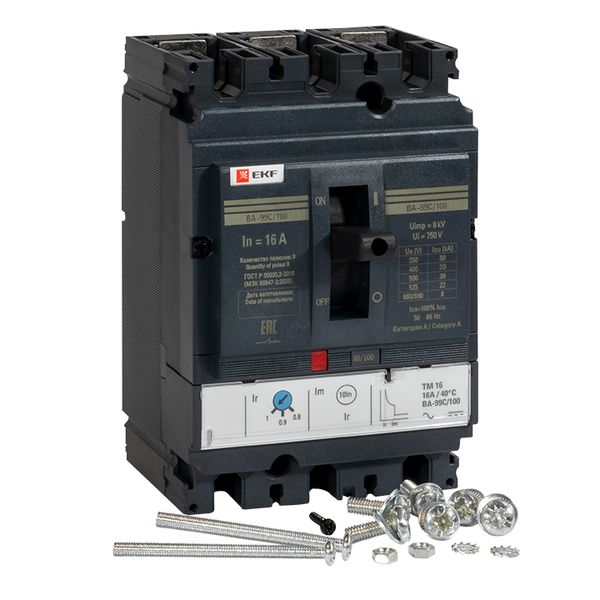

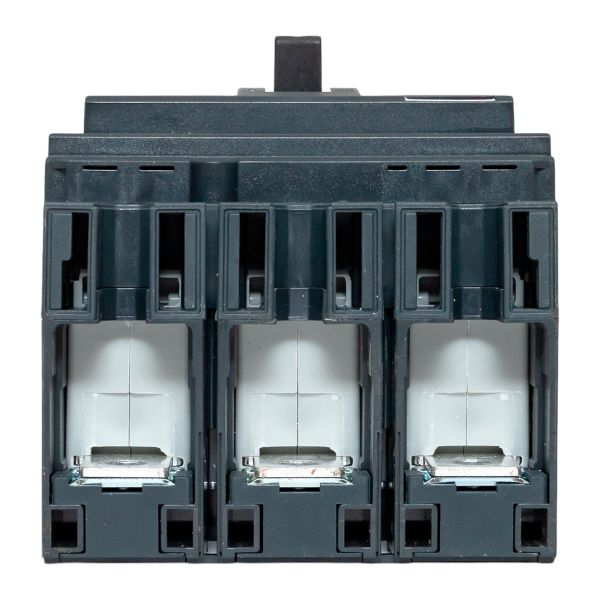

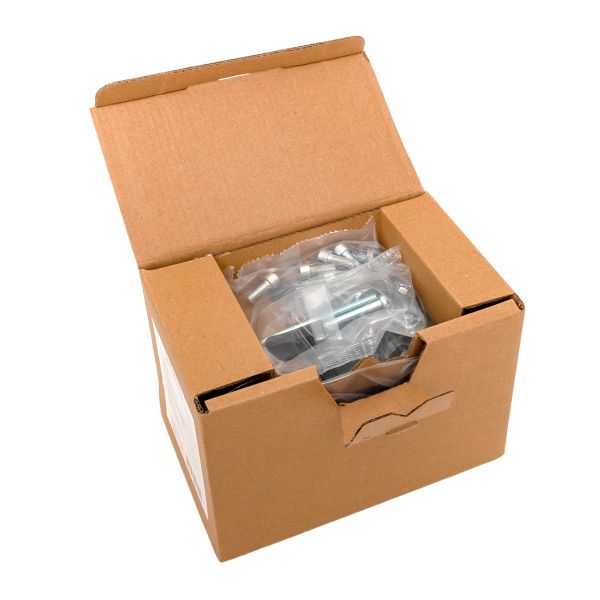

Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы."
