Бренд
|
Автопровод |
Минимальная партия/кратность
|
Бухта |
Единица измерения
|
км |
Вес 1 км
|
5 кг |
Объем 1 км
|
0.00786 м3 |
Файлы к НВ1-0,35 (Автопровод) белый
Назначение
Провод монтажный НВ-4 предназначен для работы в закрытых помещениях и под навесом (при отсутствии прямого воздействия солнечного излучения и атмосферных осадков) в цепях электрических устройств общепромышленного применения при номинальном переменном напряжении 600 и 1000 В частоты до 10000 Гц и постоянном напряжении 840 и 1400 В соответственно.
Выпускается по ГОСТ 17515-72.
Подлежит обязательной сертификации на соответствие требованиям технического регламента ТР ТС 004/2011 «О безопасности низковольтного оборудования».

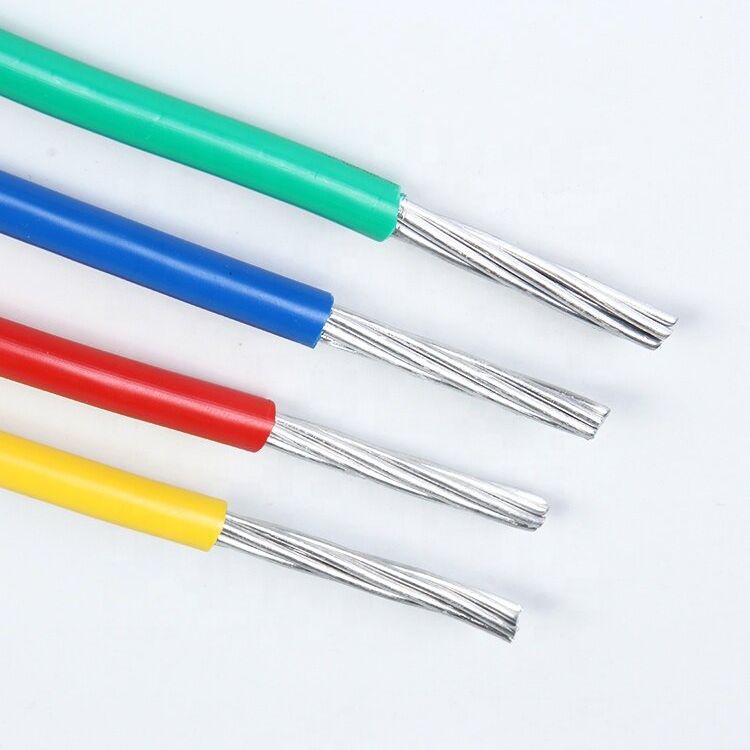

Описание и конструкция провода НВ-4
НВ 4 – провод монтажный с жилой из медных луженых проволок 4 класса гибкости по ГОСТ 22483, с изоляцией из ПВХ-пластиката.
Расшифровка обозначения:
«В» - изоляция из ПВХ-пластиката (винила);
«4» - класс жилы.
Пример обозначения: НВ-0,5 4 600 - провод НВ с жилой сечением 0,5 мм2 4 класса на номинальное напряжение 600 В
Поскольку провода предназначены в основном для промышленного применения и рассчитаны на длительный срок службы, ГОСТ устанавливает жесткие требования к готовой продукции по конструкционным, электрическим и механическим параметрам.
Диапазон выпускаемых сечений – от 0,08 до 1,5 мм2.
Жилы должны быть скручены из медных луженых проволок диаметром не более указанного в таблице.
Номинальное сечение,мм 2 | 0,08 | 0,12 | 0,2 | 0,35 | 0,5 | 0,75 | 1,0 | 1,5 |
Сопротивление жилы, Ом/км | 0,13 | 0,16 | 0,21 | 0,27 | 0,31 | 0,31 | 0,31 | 0,41 |
Номинальная толщина ПВХ-изоляции составляет 0,35 мм для проводов на напряжение 600 В и 0,45 мм для проводов на напряжение 1000 В, минимальная – 0,20 и 0,30 мм соответственно.
Максимальный наружный диаметр для проводов на напряжение 600 и 1000 В приведен в таблице.
Номинальное сечение,мм2 | Максимальный наружный диаметр, мм | |
---|---|---|
Для проводов на 600 В | Для проводов на 600 В | |
0,08 | 1,2 | 1,4 |
0,12 | 1,3 | 1,5 |
0,2 | 1,5 | 1,7 |
0,35 | 1,6 | 1,8 |
0,5 | 1,8 | 2,0 |
0,75 | 2,1 | 2,3 |
1,0 | 2,2 | 2,4 |
1,5 | 2,5 | 2,7 |
Провода должны изготовляться различных цветов. Расцветка должна быть сплошная или в виде полос. Цвет сплошной изоляции или продольных полос должен быть оговорен в заказе по обозначению указанному в таблице.
Цвет | Обозначение |
---|---|
Белый или натуральный | Б |
Желтый или оранжевый | Ж |
Красный или розовый | К |
Синий или голубой | С |
Зеленый | З |
Коричневый | Кч |
Черный или фиолетовый | Ч |
При отсутствии в заказе указания об определенном цвете, производитель поставляет провода по своему усмотрению, при этом допускается поставлять провода с изоляцией переходных и смешанных расцветок (обозначение «СЦ»).
Условия монтажа и эксплуатации провода НВ-4
Основной диапазон температур окружающей среды при эксплуатации от минус -50°С до +50°С. Допускается кратковременная эксплуатация при температуре 70°С(до 6000 ч) и при 105°С(до 1000 ч). Не распространяет горение при одиночной прокладке. Срок службы – не менее 15 лет.
Технические характеристики провода НВ-4
Электрическое сопротивление токопроводящих жил на постоянном токе должно быть не более указанного в таблице.
Номинальное сечение,мм 2 | 0,08 | 0,12 | 0,2 | 0,35 | 0,5 | 0,75 | 1,0 | 1,5 |
Сопротивление жилы, Ом/км | 254,6 | 170,3 | 91,7 | 58,7 | 41,7 | 25,9 | 20,4 | 13,6 |
Электрическое сопротивление изоляции на 1 км длины должно быть не менее 10 МОм при температуре 20°С и не менее 0,1 МОм при температуре 105°С.
Провода должны выдерживать с предварительной выдержкой в воде в течении 30 мин испытание переменным напряжением частотой 50 Гц в течение 1 мин, приложенным между жилой и водой значением 2000 В для проводов на напряжение 600 в и 3000 В для проводов на напряжение 1000 В.
Провода должны быть устойчивы к вибрационным нагрузкам в диапазоне частот до 600 Гц с ускорением до 10 g . Усадка от кратковременного нагрева должна быть не более 2 мм.
Требования к упаковке провода НВ-4
Провода должны поставляться в бухтах или на катушках. Диаметр бухты или диаметр шейки катушки не регламентируется. Допускается намотка в одну бухту (на катушку) не более трех отрезков провода одного сечения, напряжения и цвета.
Строительная длина должна быть не менее 50 м. В одной поставочной партии допускается не более 20% проводов длиной не менее 10 м.
Требования к маркировке провода НВ-4
На ярлыке, прикрепленном к бухте или катушке, должны быть указаны:
- товарный знак завода-изготовителя;
- условное обозначение провода (полное с указанием напряжения, сечения и класса жилы);
- длина в метрах;
- число отрезков;
- дата изготовления (год, месяц);
- обозначение ГОСТа.
Требования к условиям хранения провода НВ-4
По условиям климатического исполнения провода должны храниться в закрытых помещениях.
Массогабаритные параметры провода НВ-4
Ориентировочные массы проводов для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для проводов различных партий и производителей на 10% в меньшую или большую сторону.
Сечение | Значение массы для целей упаковки и транспортировки, кг/км | |
---|---|---|
Для проводов на 600 В | Для проводов на 1000 В | |
0,08 | 1,86 | 2,38 |
0,12 | 2,43 | 2,99 |
0,2 | 3,54 | 4,17 |
0,35 | 5,24 | 5,94 |
0,5 | 6,57 | 7,32 |
0,75 | 9,4 | 10,3 |
1 | 11,6 | 12,5 |
1,5 | 16,6 | 17,7 |
Доступные методы контроля качества провода НВ-4
Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ГОСТ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в ГОСТ.
Визуальный осмотр
Могут быть проверены: число проволок в жиле, расцветка и целостность изоляции.
Измерение конструкционных размеров
Могут быть проверены с помощью подходящих измерительных инструментов толщина изоляции и наружный диаметр. Измерение диаметра проволоки dпр и расчет сечения жилы по формуле 0,785dпр2 N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.
Измерение электрического сопротивления токопроводящих жил
Может быть проведено омметром с подходящим пределом измерения и пересчитано на длину 1км. Особое внимание следует уделять хорошему контакту с измерительными проводами.
