Бренд
|
TDM ЕLECTRIC |
Минимальная партия/кратность
|
Бухта |
Бухта
|
0,100 км |
Единица измерения
|
км |
Вес 1 км
|
76 кг |
Объем 1 км
|
0.212 м3 |

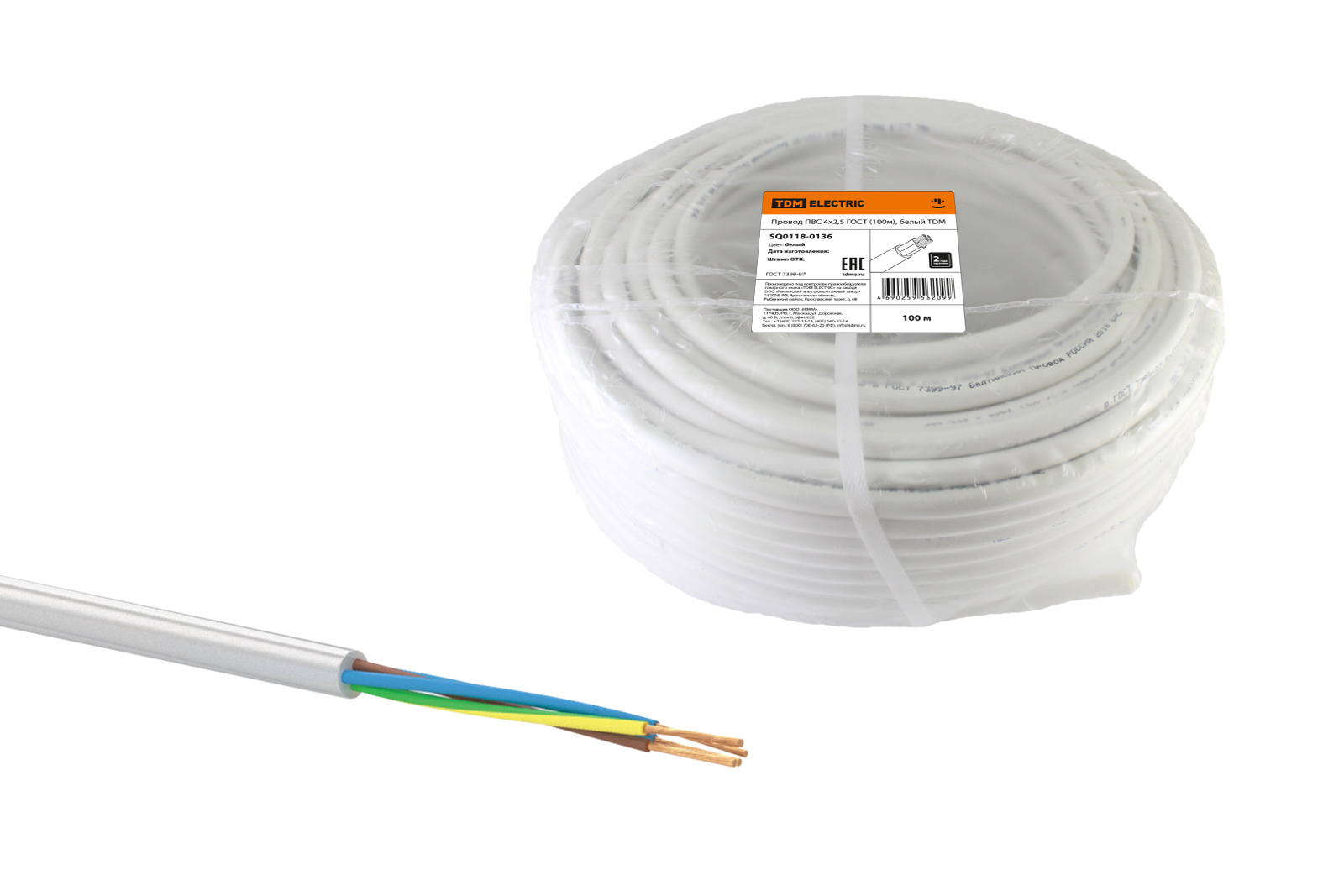

Файлы к ПВС 4х2,5 ГОСТ (100м), белый TDM
Назначение
Провод соединительный ПВС предназначен для присоединения электрических машин и приборов бытового и аналогичного назначения к электрическим сетям на номинальное переменное напряжение до 380 В для систем 380/660 В.
Выпускается по ГОСТ 7399-97.
Подлежит обязательной сертификации на соответствие требованиям технического регламента ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Описание и конструкция провода ПВС
ПВС провод соединительный - провод со скрученными медными гибкими токопроводящими жилами с изоляцией и оболочкой из ПВХ-пластиката.
«В» - изоляция и оболочка из ПВХ-пластиката (винила);
«С» - соединительный.
Обозначение провода в исполнении «У» записывается как ПВС-У.
К обозначению провода, не предназначенного для армирования (только для сечений 2х0,75; 2х1,0; 2х1,5; 3х0,75; 3х1,0; 3х1,5), добавляется буква «н» (пример: ПВСн).
Пример обозначения: ПВС 3х2,5 - провод ПВС в обычном исполнении с тремя жилами сечением 2,5 мм2
ГОСТ устанавливает жесткие требования по конструкционным, электрическим и механическим параметрам.
Сечения проводов, толщины изоляции и оболочки, наружные диаметры показаны в таблице.
Сечение провода | Толщина изоляции, мм | Толщина оболочки, мм | Наружный диаметр, мм | |||
---|---|---|---|---|---|---|
Номинал | Минимум | Номинал | Минимум | Номинал | Минимум | |
2х0,75 | 0,6 | 0,44 | 0,8 | 0,58 | 5,7 | 7,2 |
6,0* | 6,6* | |||||
2х1,0 | 0,6 | 0,44 | 0,8 | 0,58 | 5,9 | 7,5 |
6,4* | 7,0* | |||||
2х1,5 | 0,7 | 0,53 | 0,8 | 0,58 | 6,8 | 8,6 |
7,4* | 8,2* | |||||
2х2,5 | 0,8 | 0,62 | 1,0 | 0,74 | 8,4 | 10,6 |
3х0,75 | 0,6 | 0,44 | 0,8 | 0,58 | 6,0 | 7,6 |
6,4* | 7,0* | |||||
3х1,0 | 0,6 | 0,44 | 0,8 | 0,58 | 6,3 | 8,0 |
6,8* | 7,6* | |||||
3х1,5 | 0,7 | 0,53 | 0,9 | 0,67 | 7,4 | 9,4 |
8,0* | 8,8* | |||||
3х2,5 | 0,8 | 0,62 | 1,1 | 0,84 | 9,2 | 11,4 |
4x0,75 | 0,6 | 0,44 | 0,8 | 0,58 | 6,6 | 8,3 |
4x1,0 | 0,6 | 0,44 | 0,9 | 0,67 | 7,1 | 9,0 |
4x1,5 | 0,7 | 0,53 | 1,0 | 0,75 | 8,4 | 10,5 |
4x2,5 | 0,8 | 0,62 | 1,1 | 0,84 | 10,1 | 12,5 |
5x0,75 | 0,6 | 0,44 | 0,9 | 0,67 | 7,4 | 9,4 |
5x1,0 | 0,6 | 0,44 | 0,9 | 0,67 | 7,8 | 9,8 |
5x1,5 | 0,7 | 0,53 | 1,1 | 0,84 | 9,3 | 11,6 |
5x2,5 | 0,8 | 0,62 | 1,2 | 0,92 | 11,2 | 13,9 |
* - Для проводов, предназначенных для армирования неразборной аппаратурой. Второе значение наружного диаметра (без знака*) – для проводов, не предназначенных для армирования, в этом случае к обозначению провода добавляют букву «н».
Токопроводящие жилы должны быть скручены из отдельных медных проволок с диаметром единичной проволоки не более указанного в таблице.
Номинальное сечение жилы , мм2 | 0,75 | 1,0 | 1,5 | 2,5 |
Максимальный диаметр отдельной проволоки, мм | 0,21 | 0,21 | 0,26 | 0,26 |
Изоляция должна плотно прилегать к токопроводящей жиле, но легко отделяться.
Изолированные жилы должны иметь отличительную расцветку, указанную в таблице, при этом изоляция нулевых жил должна быть только голубого цвета, а изоляция жил заземления должна быть желто-зеленой. В двухжильных проводах по согласованию с потребителем допускаются изолированные жилы одного цвета.
Число жил | Предпочтительная схема расцветки изоляции жил | |
---|---|---|
С жилой заземления | Без жилы заземления | |
2 | Голубой, коричневый | |
3 | Желто-зеленый, голубой, коричневый | Голубой, черный, коричневый |
4 | Желто-зеленый, голубой, черный, коричневый | Голубой, черный, коричневый, черный или коричневый |
5 | Желто-зеленый, голубой, черный, коричневый, черный или коричневый | Голубой, черный, коричневый, черный или коричневый |
Изолированные жилы должны быть скручены без заполнителя. Изолированные жилы пятижильных проводов допускается скручивать вокруг сердечника.
Оболочка должна быть наложена так, чтобы она заполняла промежутки между жилами, придавая проводу круглую форму. Разность между двумя значениями наружного диаметра проводов, не предназначенных для армирования, на одном и том же сечении (овальность) не должна превышать 15% максимального наружного диаметра, а овальность проводов, предназначенных для армирования, не должна превышать 5% максимального наружного диаметра. Оболочка должна легко отделяться от изоляции жил без повреждения изоляции. Для этого по скрутке изолированных жил под оболочкой может быть проложена синтетическая пленка. Цвет оболочки должен оговариваться при заказе из ряда: белый, голубой, желтый, зеленый, коричневый, серый, красный, синий, черный, оранжевый.
Условия монтажа и эксплуатации провода ПВС
В обычном исполнении предназначен для эксплуатации в закрытых помещениях при температуре от -25°С до +40°С, в исполнении «У» – в закрытых помещениях и на открытом воздухе при температуре окружающей среды от -40°С до +40°С. Радиус изгиба при эксплуатации должен быть не менее 80 мм для проводов сечением 0,75 и 1,0 мм2 и не менее 120 мм для проводов сечением 1,5 и 2,5 мм2. Не распространяет горение при одиночной прокладке. Срок службы – не менее 6 лет при применении в передвижных электроприборах и не менее 10 лет при применении в стационарных электроприборах. Отдельные размеры могут использоваться для изготовления армированных удлинителей и присоединителей.
Технические характеристики провода ПВС
Электрическое сопротивление медных токопроводящих жил на постоянном токе должно быть не более указанного в таблице.
Номинальное сечение жилы, мм2 | 0,75 | 1,0 | 1,5 | 2,5 |
Сопротивление жилы, Ом/км | 26,0 | 19,5 | 13,3 | 7,98 |
Электрическое сопротивление изоляции проводов при температуре 700С, пересчитанное на 1 км длины, должно составлять не менее указанного в таблице.
Номинальное сечение жилы, мм2 | 0,75 | 1,0 | 1,5 | 2,5 |
Сопротивление изоляции при 700°С,МОм на 1 км | 26,0 | 19,5 | 13,3 | 7,98 |
Сопротивление луженой жилы, Ом/км | 0,011 | 0,010 | 0,010 | 0,009 |
Готовые провода должны выдерживать испытания переменным напряжением 2,0 кВ частотой 50 Гц в течение 5 мин.
Провода должны выдерживать не менее 30000 двойных перегибов (циклов).
Требования к упаковке провода ПВС
Провода могут поставляться на барабанах или в бухтах длинами не менее 50 м (допускается в партии не более 10% отрезков длиной не менее 5 м). Допускается поставка любыми длинами, согласованными с потребителем.
Диаметр шейки барабана или внутренний диаметр бухты должен быть не меньше, чем 240 мм.
Требования к маркировке провода ПВС
Провода должны иметь маркировку в виде надписи, нанесенной на поверхность оболочки. Надпись должна содержать обозначение и размер провода, год изготовления провода и товарный знак или кодовое обозначение предприятия-изготовителя. Маркировка в виде надписи может быть выполнена рельефно или печатным способом. Расстояние между надписями не должно превышать 500 мм.
По согласованию с потребителем провода, предназначенные для армирования, могут быть изготовлены без маркировки, а провода, не предназначенные для армирования, иметь в качестве маркировки опознавательную нить.
На ярлыке, прикрепленном к бухте или барабану, должны быть указаны:
- товарный знак или наименование завода-изготовителя;
- условное обозначение провода (полное с указанием числа жил и сечения);
- наименование стандарта;
- длина провода в метрах;
- масса брутто в килограммах (для барабанов или при упаковке бухт в ящики и коробки);
- дата изготовления (год, месяц);
- номер барабана или бухты.
На ярлыке должен быть проставлен штамп технического контроля и знак соответствия сертификации.
Требования к условиям хранения провода ПВС
Соединительные провода должны храниться в закрытых помещениях.
Массогабаритные параметры провода ПВС
Ориентировочные массы отдельных проводов для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для проводов различных партий и производителей на 10% в меньшую или большую сторону.
Сечение | Значение массы для целей упаковки и транспортировки, кг/км |
---|---|
2х0,75 | 58 |
2x1,0 | 66 |
2x1,5 | 89 |
2x2,5 | 134 |
3х0,75 | 69 |
3x1,0 | 78 |
3x1,5 | 111 |
3x2,5 | 167 |
4х0,75 | 77 |
4x1,0 | 94 |
4x1,5 | 132 |
4x2,5 | 205 |
5х0,75 | 95 |
5x1,0 | 111 |
5x1,5 | 164 |
5x2,5 | 253 |
Токи нагрузки провода ПВС
Максимально допустимые токи нагрузки указаны в таблице.
Номинальное сечение жил,мм 2 | Допустимый ток нагрузки, А |
---|---|
0,75 | 6 |
1,0 | 10 |
1,5 | 16 |
2,5 | 25 |
Доступные методы контроля качества провода ПВС
Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ГОСТ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в стандарте.
Визуальный осмотр
Могут быть проверены: число и расцветка жил, целостность изоляции и оболочки и возможность их разделения без повреждений.
Измерение конструкционных размеров
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки, наружный диаметр, диаметр проволок в жиле dпр. Расчет сечения жилы по формуле 0,785dпр2 N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 15%) может служить основанием для сомнений в качестве.
Измерение электрического сопротивления токопроводящих жил
Может быть проведено на готовом проводе омметром с подходящим пределом измерения (при нормальной длине провода в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км. Т.к. провод имеет скрученные жилы, полученные значения следует уменьшать в 1,02 раза. Особое внимание следует уделять хорошему контакту с измерительными проводами.
