Бренд
|
No Name |
Минимальная партия/кратность
|
Отмотка от 1 м |
На Барабане №18
|
1,000 км |
Единица измерения
|
км |
Вес 1 км
|
445 кг |
Объем 1 км
|
1.5672 м3 |
Файлы к СИП-3-20 1х120
Назначение
СИП-1, СИП-2 - самонесущие изолированные провода для воздушных линий электропередачи на номинальное напряжение до 0,6/1 кВ включительно и линейных ответвлений.
СИП-3 провода самонесущие защищенные для воздушных линий электропередачи на номинальное напряжение до 20 кВ (для сетей на напряжение 10,15 и 20 кВ) и 35 кВ (для сетей на напряжение 35 кВ) номиналной частотой 50Гц.
СИП-4 предназначены для выполнения ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно к вводу, для прокладки по стенам зданий или сооружений.
Провода изготавливаются по ГОСТ Р 52373-2005 и ТУ 16-705.500-2006.

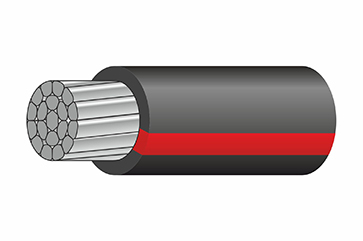

Описание и конструкция СИП
Фазная жила:
для СИП-3 из алюминиевого сплава, круглая, многопроволочная, уплотненная.
Несущая жила:
Изоляция жил:
Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать 90°С в нормальном режиме и 250°С -при коротком замыкании.
Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды 25°С, скорости ветра 0,6 м/сек и интенсивности солнечной радиации 1000 Вт/м2, приведены в таблице:
Номинальное сечение основных жил, мм.кв | Допустимый ток нагрузки, А, не более | Допустимый ток односекундного короткого замыкания, кА, не более | |||
---|---|---|---|---|---|
Самонесущих изолированных проводов, СИП-1, СИП-2, СИП-4 | Защищенных проводов СИП-3 | Самонесущих изолированных проводов | Защищенных проводов | ||
20 кВ | 35 кВ | ||||
16 | 100 | - | - | 1,5 | - |
25 | 130 | - | - | 2,3 | - |
35 | 160 | 200 | 20 | 3,2 | 3,0 |
50 | 195 | 245 | 245 | 4,6 | 4,3 |
70 | 240 | 310 | 310 | 6,5 | 6,0 |
95 | 300 | 370 | 370 | 8,8 | 8,2 |
120 | 340 | 430 | 430 | 10,9 | 10,3 |
150 | 380 | 485 | 485 | 13,2 | 12,9 |
185 | 436 | 560 | 560 | 16,5 | 15,9 |
240 | 515 | 600 | 600 | 22,0 | 20,6 |
Условия монтажа и эксплуатации СИП
Эксплуатация проводов при температуре окружающей среды от минус 60ºС до плюс 50ºС. Радиус изгиба при монтаже и установленного на опорах провода должен быть не менее 10 наружных диаметров провода. Монтаж проводов рекомендуется производить при температуре окружающей среды не ниже -200С. Гарантийный срок эксплуатации – 3 года. Срок службы проводов не менее 40 лет.
Купите куски кабеля с большой скидкой
Наличие на складе обновляется каждый час
Куски | Скидка | Цена за м | Стоимость куска | |
---|---|---|---|---|
140 м | 10% | 147.03 ₽ |
20 584.62 ₽ | + |
Используйте возможность купить "СИП-3-20 1х120" с большой скидкой.
Быстрый расчёт заявки
Отправьте Вашу заявку в любом формате и наши специалисты сделают оперативный расчётСамовывоз товара СИП-3-20 1х120 осуществляется БЕСПЛАТНО в любой рабочий день с 8:00 до 18:00 по адресу г. Подольск, М.О., пос. Железнодорожный, ул. Объездная Дорога, д.9. По договоренности можно забрать товар по будням и по выходным с 8:00 до 23:00.
Доставка машинами компании осуществляется по Москве и Московской области. Для доставки заказа на следующий рабочий день, необходимо оформить заявку до 15:00 текущего рабочего дня. При стоимости покупки товара Провод самонесущий изолированный СИП-3-20 1х120 и других товаров от 150 000 рублей – доставка осуществляется БЕСПЛАТНО.
Если Вы приобретаете СИП3-20-1120 или другие товары менее чем на 150 000 рублей, то:- В пределах МКАД стоимость доставки – 2500 рублей.
- За пределами МКАД стоимость доставки оценивается из расчета 50 рублей за километр.
- Минимальная стоимость доставки составляет - 2500 рублей.
Доставка по России осуществляется с привлечением транспортных компаний. Указаны примерные суммы. Точную стоимость доставки Вам сообщит менеджер. С полными условиями доставки Вы можете ознакомиться по ссылке
