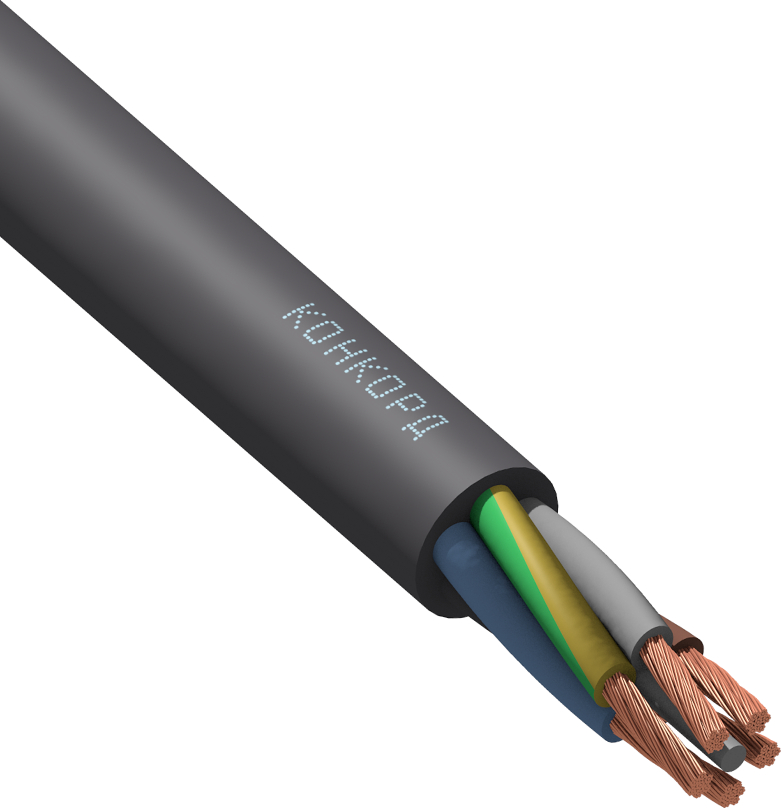

Кабель силовой гибкий КГТП-ХЛ 5х1,5- 0,66 (Конкорд)

Описание и конструкция кабеля КГТП

КГТП - кабель силовой гибкий с медными токопроводящими жилами с изоляцией и оболочкой из термоэластопласта.

Расшифровка обозначения:

Наиболее распространены кабели КГТП с одной, двумя или тремя основными жилами и тремя основными жилами и жилой заземления (так называемые «три с плюсом»).

Кабель КГТП по ТУ16.К73.05-93 выпускается только в холодостойком климатическом исполнении без дополнительного обозначения «ХЛ».

Поскольку кабели КГТП предназначены для интенсивной эксплуатации в широком диапазоне температур, в ТУ устанавливаются требования по конструкционным, электрическим и механическим параметрам как для новых кабелей, так и предельные нормы для кабелей в процессе эксплуатации.

Кабели КГТП могут иметь от одной до пяти жил сечением от 0,75 мм² до 120 мм².

Диапазон сечений основных жил в зависимости от общего числа жил показан в таблице.

 Сечения нулевых жил, жил заземления и вспомогательных в зависимости от сечения основных жил до 50 мм² приведены ниже. По требованию потребителя допускаются другие сечения жилы заземления.

 Токопроводящие жилы должны быть скручены из отдельных медных проволок с диаметром единичной проволоки не более указанного в таблице.

Изоляция должна отделяться от жилы без залипания, для чего между жилой и изоляцией может быть проложена синтетическая пленка.

Номинальные и минимальные значения радиальной толщины изоляции для кабелей сечением до 50 мм² приведены в таблице.

Изолированные жилы должны иметь отличительную расцветку (предпочтительная приведена в таблице), при этом изоляция нулевых жил должна быть голубого цвета, а изоляция жил заземления должна быть желто-зеленой (допускается обозначение цифрой «0»). Расцветка должна быть непрерывной по длине, допускается окраска в виде продольной полосы шириной не менее 2 мм.

Изолированные жилы должны быть скручены, причем допускается скрутка с попеременным изменением направления для кабелей с сечением основных жил 10 – 95 мм².

Допускается производить скрутку жил с междужильным заполнением в виде жгутов из синтетических нитей.

Оболочка должна быть наложена таким образом, чтобы она легко отделялась от изоляции жил. Для этого между изоляцией жил и оболочкой может быть проложена синтетическая пленка. Цвет оболочки – преимущественно черный. Номинальные значения толщины оболочки наиболее распространенных сечений кабелей до 50 мм² приведены в таблице.

Нижнее предельное отклонение от номинальной толщины оболочки 0,1 мм плюс 15% номинального значения.

Условия монтажа и эксплуатации кабеля КГТП

Кабель предназначен для эксплуатации при температуре окружающей среды от минус 60°С до плюс 50°С. Может быть проложен без предварительного подогрева при температуре не ниже минус 60°С. При температуре монтажа ниже минус 40°С для кабелей сечением свыше 10 мм² необходим предварительный подогрев. Радиус изгиба при прокладке и эксплуатации должен быть не менее 8 наружных диаметров кабеля, растягивающие усилия не должны быть более 2 кгс на 1 мм² суммарного сечения по меди всех жил. Срок службы – 4 года с момента изготовления кабеля.

Технические характеристики кабеля КГТП

Электрическое сопротивление медных токопроводящих жил на постоянном токе для кабелей с сечением до 50 мм² при поставке с предприятия-изготовителя должно быть не более указанного в таблице.

В процессе хранения и эксплуатации электрическое сопротивление токопроводящих жил кабеля КГТП не должно увеличиваться более, чем на 10% от указанного в таблице.

Электрическое сопротивление изоляции кабелей при поставке с предприятия-изготовителя, пересчитанное на 1 км длины при температуре 20°С должно составлять не менее 50 МОм, а в течение всего срока хранения и эксплуатации не снижаться менее 1 МОм. Готовые кабели должны выдерживать испытания переменным напряжением 2,5 кВ частотой 50 Гц в течение 5 мин.

Кабели должны выдерживать многократные перегибы (при сечении основных жил до 4 мм²– не менее 30000 перегибов, при сечении 6-16 мм² – не менее 9000, при сечении 25-50 мм² – не менее 6000).

Требования к упаковке кабеля КГТП

Кабели могут поставляться на барабанах или в бухтах. Диаметр шейки барабана или внутренний диаметр бухты должен быть не меньше, чем 12 наружных диаметров кабеля.

Стандартные длины кабеля должны составлять не менее 150 м для сечений до 35 мм² включительно и не менее 125 м для сечений от 50 мм² и выше. В одной поставочной партии допускается определенный процент (не более 20) кабелей длиной не менее 20 м. Допускается намотка на барабан не более 5-ти отрезков кабеля. Длины кабеля при поставке в бухтах согласовываются между изготовителем и потребителем.

Требования к маркировке кабеля КГТП

Кабели должны иметь маркировку в виде надписи, нанесенной на поверхность оболочки или в виде ленты под оболочкой кабеля по всей длине или в виде отличительной нити. Надпись, выполненная на поверхности оболочки или ленты должна содержать товарный знак или наименование предприятия-изготовителя и год изготовления кабеля. Маркировка в виде надписи может быть выполнена рельефно или печатным способом. Расстояние между надписями не должно превышать 550 мм на оболочке и 275 мм на ленте.

На щеке барабана или ярлыке, прикрепленном к бухте или барабану, должны быть указаны:
