Бренд
|
Конкорд |
Минимальная партия/кратность
|
Отмотка от 1 м |
На Барабане №10
|
1,000 км |
Единица измерения
|
км |
Вес 1 км
|
450 кг |
Объем 1 км
|
0.72 м3 |
Файлы к КГТП-ХЛ 3х6+1х4- 0,66 (Конкорд)
Назначение
Кабель силовой гибкий КГТП предназначен для присоединения передвижных механизмов к электрическим сетям на номинальное напряжение 660 В частоты до 400 Гц или постоянное номинальное напряжение 1000 В. Рекомендуется для использования на открытом воздухе, в сухих и влажных производственных помещениях.
Выпускается по ТУ16.К73.05-93. По основным параметрам соответствует ГОСТ 24334-80.
Подлежит обязательной сертификации на соответствие требованиям технического регламента ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Описание и конструкция кабеля КГТП

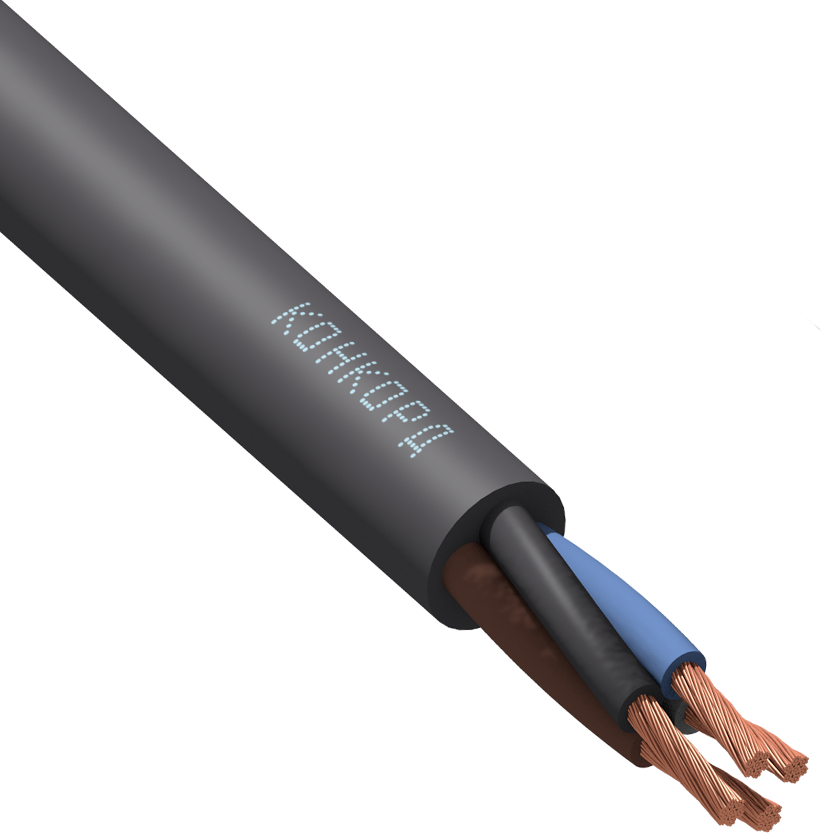

КГТП - кабель силовой гибкий с медными токопроводящими жилами с изоляцией и оболочкой из термоэластопласта.
Расшифровка обозначения:
«Г» - гибкий;
«ТП» - изоляция и оболочка из термоэластопласта.
Наиболее распространены кабели КГТП с одной, двумя или тремя основными жилами и тремя основными жилами и жилой заземления (так называемые «три с плюсом»).
Кабель КГТП по ТУ16.К73.05-93 выпускается только в холодостойком климатическом исполнении без дополнительного обозначения «ХЛ».
Поскольку кабели КГТП предназначены для интенсивной эксплуатации в широком диапазоне температур, в ТУ устанавливаются требования по конструкционным, электрическим и механическим параметрам как для новых кабелей, так и предельные нормы для кабелей в процессе эксплуатации.
Кабели КГТП могут иметь от одной до пяти жил сечением от 0,75 мм2 до 120 мм2.
Диапазон сечений основных жил в зависимости от общего числа жил показан в таблице.
Число жил | Номинальное сечение,мм 2 | ||
---|---|---|---|
Основных | Нулевых или заземления | Вспомогательных | |
1 | - | - | 2,5-120 |
2 и 3 | - | - | 0,75 – 120 |
2 и 3 | 1 | - | |
2 и 3 | - | - | 2,5 – 70 |
2 и 3 | - | 2 | 2,5 – 70 |
4 | - | - | 1,0 - 95 |
5 | - | - | 1,0 – 25 |
Сечения нулевых жил, жил заземления и вспомогательных в зависимости от сечения основных жил до 50 мм2 приведены ниже. По требованию потребителя допускаются другие сечения жилы заземления.
Основные жилы | 0,75 | 1,0 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
Нулевая жила | 0,75 | 1,0 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 | 16 | 16 | 25 |
Жила заземления | 0,75 | 1,0 | 1,0 | 1,5 | 2,5 | 4 | 6 | 6 | 10 | 10 | 16 |
Вспомогательная жила | - | - | 1,5 | 1,5 | 2,5 | 4 | 6 | 6 | 10 | 10 | 10 |
Токопроводящие жилы должны быть скручены из отдельных медных проволок с диаметром единичной проволоки не более указанного в таблице.
Номинальное сечение жилы | 0,75 | 1,0 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
Максимальный диаметр отдельной проволоки | 0,21 | 0,21 | 0,26 | 0,26 | 0,31 | 0,31 | 0,41 | 0,41 | 0,416 | 0,41 | 0,41 |
Изоляция должна отделяться от жилы без залипания, для чего между жилой и изоляцией может быть проложена синтетическая пленка.
Номинальные и минимальные значения радиальной толщины изоляции для кабелей сечением до 50 мм2 приведены в таблице.
Номинальное сечение,мм 2 | Номинальная толщина изоляции, мм | Минимальная толщина изоляции, мм |
---|---|---|
0,75 – 1,5 | 0,8 | 0,62 |
2,5 | 0,9 | 0,71 |
4 и 6 | 1,0 | 0,8 |
10 и 16 | 1,2 | 0,98 |
25 и 35 | 1,4 | 1,16 |
50 | 1,6 | 1,34 |
Изолированные жилы должны иметь отличительную расцветку (предпочтительная приведена в таблице), при этом изоляция нулевых жил должна быть голубого цвета, а изоляция жил заземления должна быть желто-зеленой (допускается обозначение цифрой «0»). Расцветка должна быть непрерывной по длине, допускается окраска в виде продольной полосы шириной не менее 2 мм.
Число жил | Предпочтительная схема расцветки изоляции жил | |
---|---|---|
С жилой заземления | С нулевой жилой и без жилы заземления и нулевой жилы | |
3 | Желто-зеленый, голубой, коричневый | Голубой, черный, коричневый |
4 | Желто-зеленый, голубой, черный коричневый | Голубой, черный, коричневый, черный или коричневый |
5 | Желто-зеленый, голубой, черный коричневый, черный или коричневый | Голубой, черный, коричневый, черный или коричневый, черный или коричневый |
Изолированные жилы должны быть скручены, причем допускается скрутка с попеременным изменением направления для кабелей с сечением основных жил 10 – 95 мм2.
Допускается производить скрутку жил с междужильным заполнением в виде жгутов из синтетических нитей.
Оболочка должна быть наложена таким образом, чтобы она легко отделялась от изоляции жил. Для этого между изоляцией жил и оболочкой может быть проложена синтетическая пленка. Цвет оболочки – преимущественно черный. Номинальные значения толщины оболочки наиболее распространенных сечений кабелей до 50 мм2 приведены в таблице.
Сечение кабеля, мм2 | Номинальная толщина оболочки, мм |
---|---|
1х10 | 1,5 |
1х16 | 1,5 |
1х25 | 1,7 | >
1х35 | 1,7 |
2х1,5 | 1,3 |
2х2,5 | 1,5 |
2х4 | 1,5 |
3х1,5 | 1,3 |
3х2,5 | 1,5 |
3х4 | 1,5 |
3х1,5+1х1,5 (4x1,5) | 1,5 |
3х2,5+1х1,5 | 1,5 |
3х4+1х2,5 | 1,7 |
3х6+1х4 | 1,7 |
3х10+1х6 | 2,0 |
3х16+1х6 | 2,5 |
3х25+1х10 | 3,0 |
3х35+1х10 | 3,0 |
3х50+1х16 | 4,0 |
Нижнее предельное отклонение от номинальной толщины оболочки 0,1 мм плюс 15% номинального значения.
Условия монтажа и эксплуатации кабеля КГТП
Кабель предназначен для эксплуатации при температуре окружающей среды от минус 60°С до плюс 50°С. Может быть проложен без предварительного подогрева при температуре не ниже минус 60°С. При температуре монтажа ниже минус 40°С для кабелей сечением свыше 10 мм2 необходим предварительный подогрев. Радиус изгиба при прокладке и эксплуатации должен быть не менее 8 наружных диаметров кабеля, растягивающие усилия не должны быть более 2 кгс на 1 мм2 суммарного сечения по меди всех жил. Срок службы – 4 года с момента изготовления кабеля.
Технические характеристики кабеля КГТП
Электрическое сопротивление медных токопроводящих жил на постоянном токе для кабелей с сечением до 50 мм2 при поставке с предприятия-изготовителя должно быть не более указанного в таблице.
Номинальное сечение жилы | 0,75 | 1,0 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
Сопротивление жилы, Ом/км | 26,0 | 19,5 | 13,3 | 7,98 | 4,95 | 3,3 | 1,91 | 1,21 | 0,78 | 0,554 | 0,386 |
В процессе хранения и эксплуатации электрическое сопротивление токопроводящих жил кабеля КГТП не должно увеличиваться более, чем на 10% от указанного в таблице.
Электрическое сопротивление изоляции кабелей при поставке с предприятия-изготовителя, пересчитанное на 1 км длины при температуре 20°С должно составлять не менее 50 МОм, а в течение всего срока хранения и эксплуатации не снижаться менее 1 МОм. Готовые кабели должны выдерживать испытания переменным напряжением 2,5 кВ частотой 50 Гц в течение 5 мин.
Кабели должны выдерживать многократные перегибы (при сечении основных жил до 4 мм2– не менее 30000 перегибов, при сечении 6-16 мм2 – не менее 9000, при сечении 25-50 мм2 – не менее 6000).
Требования к упаковке кабеля КГТП
Кабели могут поставляться на барабанах или в бухтах. Диаметр шейки барабана или внутренний диаметр бухты должен быть не меньше, чем 12 наружных диаметров кабеля.
Стандартные длины кабеля должны составлять не менее 150 м для сечений до 35 мм2 включительно и не менее 125 м для сечений от 50 мм2 и выше. В одной поставочной партии допускается определенный процент (не более 20) кабелей длиной не менее 20 м. Допускается намотка на барабан не более 5-ти отрезков кабеля. Длины кабеля при поставке в бухтах согласовываются между изготовителем и потребителем.
Требования к маркировке кабеля КГТП
Кабели должны иметь маркировку в виде надписи, нанесенной на поверхность оболочки или в виде ленты под оболочкой кабеля по всей длине или в виде отличительной нити. Надпись, выполненная на поверхности оболочки или ленты должна содержать товарный знак или наименование предприятия-изготовителя и год изготовления кабеля. Маркировка в виде надписи может быть выполнена рельефно или печатным способом. Расстояние между надписями не должно превышать 550 мм на оболочке и 275 мм на ленте.
На щеке барабана или ярлыке, прикрепленном к бухте или барабану, должны быть указаны:
- товарный знак или наименование завода-изготовителя;
- условное обозначение кабеля (полное с указанием числа жил и сечения);
- длина каждого отрезка кабеля в метрах;
- масса брутто в килограммах (определяемая ориентировочно по расчету, исходя из фактической длины и расчетной массы);
- дата изготовления (год, месяц);
- номер барабана или бухты.
На ярлыке должен быть проставлен штамп технического контроля и знак соответствия сертификации.
Требования к условиям хранения кабеля КГТП
Кабели могут храниться на упаковочной таре и в бухтах на открытых площадках и в помещениях в любых температурных условиях, которые оговорены в области применения, в пределах срока службы.
Массогабаритные параметры кабеля КГТП
Ориентировочные наружные размеры и массы отдельных кабелей сечением до 50 мм2 для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для кабелей различных партий и производителей на 10% в меньшую или большую сторону.
Сечение кабеля | Значение наружного размера для целей упаковки и транспортировки, мм | Значение массы для целей упаковки и транспортировки, кг/км |
---|---|---|
1х10 | 10,1 | 165 |
1х16 | 11,1 | 226 |
1х25 | 13,6 | 342 |
1х35 | 15,0 | 450 |
2х1,5 | 8,6 | 88 |
2х2,5 | 10,0 | 126 |
2х4 | 12,1 | 191 |
3х1,5 | 9,0 | 107 |
3х2,5 | 10,5 | 155 |
3х4 | 12,8 | 237 |
3х1,5+1х1,5 (4x1,5) | 9,8 | 134 |
3х2,5+1х1,5 | 11,4 | 181 |
3х4+1х2,5 | 14,0 | 290 |
3х6+1х4 | 16,3 | 396 |
3х10+1х6 | 19,9 | 629 |
3х16+1х6 | 24,6 | 963 |
3х25+1х10 | 30,5 | 1475 |
3х35+1х10 | 33,8 | 1900 |
3х50+1х16 | 40,6 | 2700 |
Токи нагрузки кабеля КГТП
Максимально допустимые токи нагрузки при температуре окружающей среды 25°С для кабелей сечением до 50 мм2 указаны в таблице.
Номинальное сечение,мм2 | Допустимый ток нагрузки, А | ||
---|---|---|---|
С одной основной жилой | С двумя основными жилами | С тремя основными жилами | |
0,75 | - | 24 | 22 |
1,0 | - | 28 | 24 |
1,5 | - | 35 | 31 |
2,5 | 59 | 47 | 42 |
4 | 89 | 60 | 55 |
6 | 115 | 75 | 69 |
10 | 144 | 97 | 88 |
16 | 189 | 128 | 116 |
25 | 240 | 162 | 150 |
35 | 298 | 200 | 180 |
50 | 362 | 245 | 226 |
Доступные методы контроля качества кабеля КГТП
Приведены методы контроля, которые, не являясь строго соответствующими ТУ, позволяют сделать предварительные выводы о качестве кабеля, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля ТУ может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в технических условиях.
Визуальный осмотр
Могут быть проверены: число и расцветка жил, целостность изоляции и оболочки и возможность их разделения без повреждений.
Измерение конструкционных размеров
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки, диаметр проволок в жиле dпр. Расчет сечения жилы по формуле 0,785dпр2 N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 15%) может служить основанием для сомнений в качестве.
Измерение электрического сопротивления токопроводящих жил
Может быть проведено на готовом кабеле омметром с подходящим пределом измерения (для кабелей с небольшим сечением при нормальной длине в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км. Если кабель имеет скрученные жилы, полученные значения следует уменьшать в 1,02 раза. Особое внимание следует уделять хорошему контакту с измерительными проводами.
