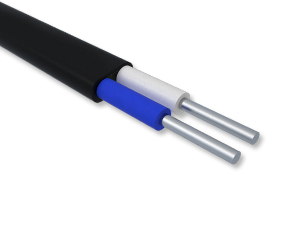

Кабель силовой алюминиевый АВВГ-П 2х16,0- 0,66

Описание и конструкция кабелей АВВГ

АВВГ - кабель силовой с алюминиевыми токопроводящими жилами с изоляцией и оболочкой из ПВХ-пластиката без защитных покровов (брони).

Расшифровка марки:

В условное обозначение кабеля должны входить:

Кабели АВВГ могут иметь от одной до пяти жил сечением от 2,5 мм² до 1000 мм². Номинальное сечение токопроводящих жил многожильных кабелей должно быть не более 400 мм² . Номинальное сечение токопроводящих жил кабелей на номинальное напряжение 0,66 кВ, должно быть не более 50 мм² . Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения (нулевую или заземления). Жилы до 16 мм² выполняются только однопроволочными.

Двух- и трехжильные кабели сечением до 16 мм² включительно могут иметь плоское исполнение. В круглых кабелях изолированные жилы должны быть скручены, причем допускается скрутка с попеременным изменением направления. Для придания кабелю практически круглой формы внутренний и наружные промежутки между изолированными жилами должны быть заполнены. Изолированные жилы номинальным сечением до 16 мм² включительно могут быть скручены без заполнения внутреннего промежутка между ними.

Изолированные жилы должны иметь отличительную расцветку, при этом изоляция нулевых жил должна быть голубого цвета, а изоляция жил заземления должна быть желто-зеленой. Также допускается цифровая маркировка жил (кроме нулевых жил и жил заземления).

Номинальные значения радиальной толщины изоляции для кабелей сечением до 50 мм² на рабочее напряжение 0,66 кВ и 1 кВ приведены в таблице.

Номинальная толщина наружной оболочки должна соответствовать категории Обп-2 по ГОСТ 23286, при этом номинальное значение толщины оболочки одножильных кабелей и кабелей плоской формы должно быть не менее 1,4 мм, многожильных — не менее 1,8 мм. Минимальное значение толщины оболочки должно быть не менее номинального на значение более чем (0,1 + 0,15δ₀), где δ₀ - номинальная толщина оболочки, в миллиметрах.

Технические характеристики кабелей АВВГ

Электрическое сопротивление токопроводящих жил кабеля до 50 мм² на постоянном токе должно быть не более указанного в таблице.

Электрическое сопротивление изоляции на 1 км длины при температуре 20°С составляет не менее 7 – 12 МОм в зависимости от сечения жил.

Готовые кабели должны выдерживать испытания переменным напряжением частотой 50 Гц в течение 10 мин. Напряжение прикладывается между жилами и составляет 3 кВ для кабелей на номинальное напряжение 0,66 кВ и 3,5 кВ для кабелей на номинальное напряжение 1 кВ.

Требования к упаковке кабелей АВВГ

Кабели могут поставляться на барабанах или в бухтах (для кабелей с сечением до 16 мм² включительно). Диаметр шейки барабана или внутренний диаметр бухты должен быть не меньше, чем 15 наружных диаметров кабеля.

Требования к маркировке кабелей АВВГ

Кабели должны иметь маркировку в виде надписи, нанесенной на поверхность наружной оболочки. Надпись должна содержать: марку кабеля, наименование предприятия-изготовителя, обозначение стандарта, год выпуска кабеля.

На щеке барабана или ярлыке, прикрепленном к бухте или барабану, должны быть указаны:

На ярлыке должно быть проставлено клеймо технического контроля.

Требования к условиям хранения кабелей АВВГ

Кабели могут храниться в закрытых помещениях и под навесом. Допускается хранение кабелей на барабанах в обшитом виде на открытых площадках. Срок хранения кабеля в закрытом помещении – 10 лет, под навесом – 5 лет, на открытых площадках – 2 года.

Массогабаритные параметры кабелей АВВГ

Ориентировочные наружные размеры и массы отдельных кабелей сечением до 50 мм² для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для кабелей различных партий и производителей на 10% в меньшую или большую сторону.

Токи нагрузки кабелей АВВГ

Допустимые токи нагрузки для кабелей сечением до 50 мм², проложенных на воздухе, указаны в таблице.

Доступные методы контроля качества

Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позвпозволяют сделать предварительные выводы о качестве кабеля, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля ГОСТ может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в стандарте.

Визуальный осмотр
Могут быть проверены: число и расцветка жил, количество проволок в жиле, целостность изоляции и оболочки и легкость (без повреждений) их разделения.

Измерение конструкционных размеров
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки. Измерение диаметра проволок d_пр и расчет сечения жилы по формуле 0,785d_пр² N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил
Может быть проведено на готовом кабеле омметром с подходящим пределом измерения (для кабелей с небольшим сечением при нормальной длине в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км. Если кабель имеет скрученные жилы, полученные значения следует уменьшать в 1,02 раза. Особое внимание следует уделять хорошему контакту с измерительными проводами.

Испытание на навивание после выдержки при пониженной температуре
При наличии большой морозильной камеры бытового холодильника с температурой до -15°С можно проверить качество оболочки кабеля с наружным диаметром до 20 мм. Для этого отрезок кабеля длиной примерно 1,2 м, свернутый для компактности в кольцо диаметром не менее 40 см помещают в морозильник на 45 мин, после чего вынимают из камеры и за время не более 5 мин проводят навивание на цилиндр (барабан) полным витком сначала в одном направлении, потом в противоположном. Материал цилиндра (барабана) может быть любой – дерево, пластмасса, металл. Диаметр цилиндра (барабана) должен составлять 15(D_н + d) ±5% , где D_н – наружный диаметр кабеля в мм (для плоского толщина по оболочке), d – диаметр любой из основных изолированных жил в мм. Качественная оболочка при этом не должна иметь трещин и разрывов.
