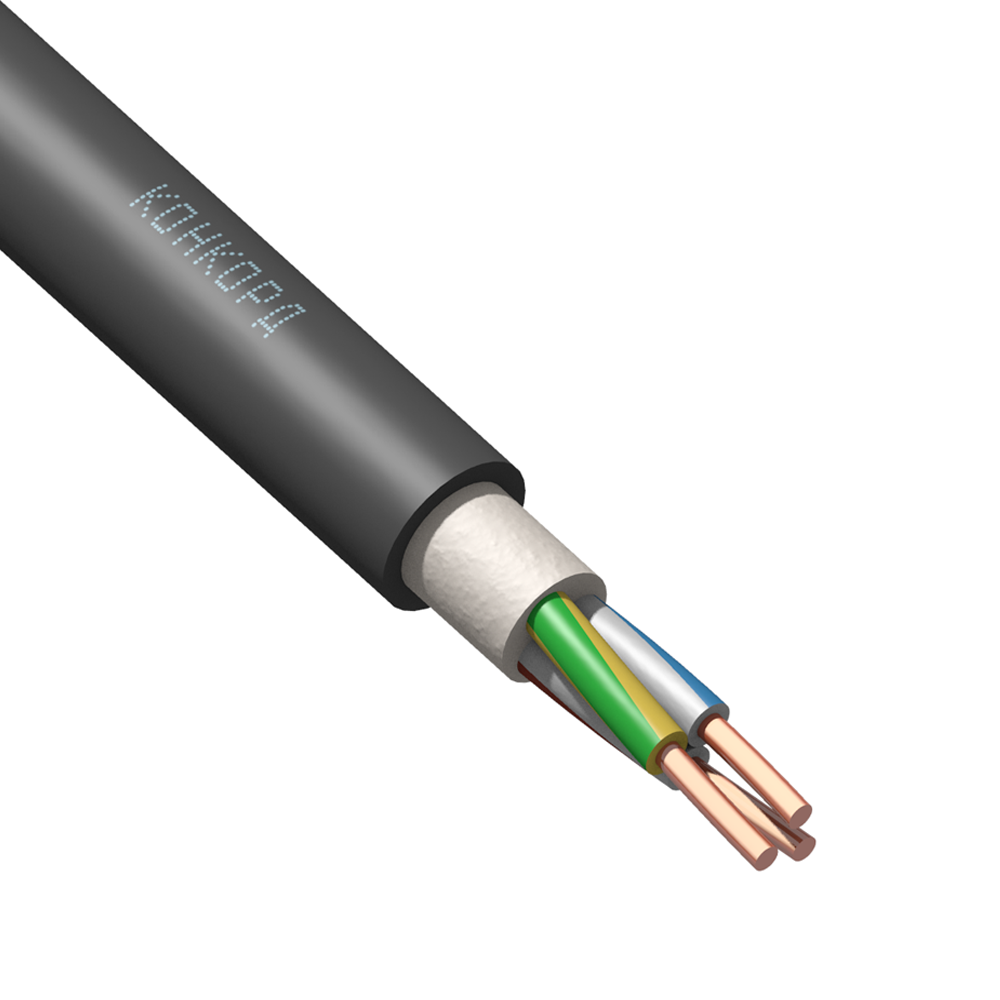

Кабель силовой ВВГнг(A)-LS 3х6,0ок(N, PE) - 1 (Конкорд)

Описание и конструкция кабеля ВВГнг-LS

Кабель ВВГнг-LS - кабель силовой с медными токопроводящими жилами, с изоляцией из ПВХ-пластиката пониженной пожарной опасности и оболочкой из ПВХ-пластиката пониженной пожарной опасности без защитных покровов (брони).

Расшифровка обозначения для кабеля силового ВВГнг-LS:

В условное обозначение кабеля должны входить:

Кабели ВВГнг-LS могут иметь от одной до пяти жил сечением от 1,5 мм² до 1000 мм². Номинальное сечение токопроводящих жил многожильных кабелей должно быть не более 400 мм². Номинальное сечение токопроводящих жил кабелей на номинальное напряжение 0,66 кВ, должно быть не более 50 мм². Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения (нулевую или заземления). Жилы до 16 мм² выполняются только однопроволочными.

Двух- и трехжильные кабели ВВГнг-LS сечением до 16 мм² включительно могут иметь плоское исполнение. В круглых кабелях изолированные жилы должны быть скручены, причем допускается скрутка с попеременным изменением направления. Для придания кабелю практически круглой формы внутренний и наружные промежутки междуизолированными жилами должны быть заполнены. Изолированные жилы номинальным сечением до 16 мм² включительно могут быть скручены без заполнения внутреннего промежутка между ними.

Изолированные жилы должны иметь отличительную расцветку, при этом изоляция нулевых жил должна быть голубого цвета, а изоляция жил заземления должна быть желто-зеленой. Также допускается цифровая маркировка жил (кроме нулевых жил и жил заземления).

Номинальные значения радиальной толщины изоляции для кабелей ВВГнг-LS сечением до 50 мм² на рабочее напряжение 0,66 кВ и 1 кВ приведены в таблице. .

Номинальная толщина наружной оболочки должна соответствовать категории Обп-2 по ГОСТ 23286, при этом номинальное значение толщины оболочки одножильных кабелей и кабелей плоской формы должно быть не менее 1,4 мм, многожильных — не менее 1,8 мм. Минимальное значение толщины оболочки должно быть не менее номинального на значение более чем (0,1 + 0,15δ0), где δ0 - номинальная толщина оболочки, в миллиметрах.

Технические характеристики кабеля силового ВВГнг-LS

Электрическое сопротивление токопроводящих жил на постоянном токе должно соответствовать ГОСТ 22483- 2012, предельные значения для кабелей сечением до 50 мм² указаны в таблице:

Электрическое сопротивление изоляции на 1 км длины при температуре 20 ^oС составляет не менее 7 – 12 МОм в зависимости от сечения жил.

Готовые кабели должны выдерживать испытания переменным напряжением частотой 50 Гц в течение 10 мин. Напряжение прикладывается между жилами и составляет 3 кВ для кабелей на номинальное напряжение 0,66 кВ и 3,5 кВ для кабелей на номинальное напряжение 1 кВ.

Требования к упаковке кабеля силового ВВГнг-LS

Кабели могут поставляться на барабанах или в бухтах (для кабелей с сечением до 16 мм² включительно). Масса бухты не должна превышать 50 кг. Диаметр шейки барабана или внутренний диаметр бухты должен быть не меньше, чем 15 наружных диаметров кабеля.

Требования к маркировке кабеля силового ВВГнг-LS

Кабели должны иметь маркировку в виде надписи, нанесенной на поверхность наружной оболочки. Надпись должна содержать: марку кабеля, наименование предприятия-изготовителя, обозначение стандарта, год выпуска кабеля.

На щеке барабана или на ярлыке, прикрепленном к барабану или бухте, должны быть указаны:

На ярлыке должно быть проставлено клеймо технического контроля.

Требования к условиям хранения кабеля силового ВВГнг-LS

Кабели могут храниться в закрытых помещениях и под навесом. Допускается хранение кабелей на барабанах в обшитом виде на открытых площадках. Срок хранения кабеля в закрытом помещении – 10 лет, под навесом – 5 лет, на открытых площадках – 2 года.

Массогабаритные параметры кабеля силового ВВГнг-LS

Ориентировочные наружные размеры и массы отдельных кабелей сечением до 50 мм² для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для кабелей различных партий и производителей на 10% в меньшую или большую сторону.

Токи нагрузки кабеля силового ВВГнг-LS

Допустимые токи нагрузки для кабеля сечением до 50мм², проложенных на воздухе, указаны в таблице.

Доступные методы контроля качества кабеля силового ВВГнг-LS

Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве кабеля, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля ГОСТ может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в стандарте.

Визуальный осмотр.
Могут быть проверены: число и расцветка жил, количество проволок в жиле, целостность изоляции и оболочки и легкость (без повреждений) их разделения.

Измерение конструкционных размеров.
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки. Измерение диаметра проволок d_пр и расчет сечения жилы по формуле 0,785d_пр²N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил
Может быть проведено на готовом кабеле омметром с подходящим пределом измерения (для кабелей с небольшим сечением при нормальной длине в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км. Если кабель имеет скрученные жилы, полученные значения следует уменьшать в 1,02 раза. Особое внимание следует уделять хорошему контакту с измерительными проводами.
