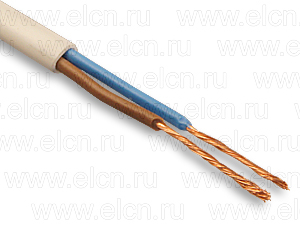

Провод сетевой гибкий ШВВП 2х0,35 белый

Описание и конструкция шнура ШВВП

ШВВП - шнур со скрученными медными гибкими токопроводящими жилами, уложенными параллельно, с изоляцией и оболочкой из ПВХ-пластиката.

Расшифровка обозначения:

Обозначение шнура в исполнении «У» записывается как ШВВП-У.

Пример: ШВВП 3х0,5 - шнур ШВВП в обычном исполнении, предназначенный для армирования, с тремя жилами сечением 0,5 мм ²

ГОСТ устанавливает жесткие требования по конструкционным, электрическим и механическим параметрам.

Сечения шнуров, толщины изоляции, оболочки и наружные размеры показаны в таблице.

^* - Для шнуров, предназначенных для армирования неразборной аппаратурой. Второе значение наружного диаметра (без знака*) – для шнуров, не предназначенных для армирования, в этом случае к обозначению шнура добавляют букву «н» (пример: ШВВПн).

Токопроводящие жилы шнура ШВВП должны быть скручены из отдельных медных проволок с диаметром единичной проволоки не более 0,21 мм.

Изоляция должна плотно прилегать к токопроводящей жиле, но легко отделяться.

Изолированные жилы должны иметь отличительную расцветку, указанную в таблице, при этом изоляция нулевых жил должна быть только голубого цвета, а изоляция жил заземления должна быть желто-зеленой. В двухжильных шнурах ШВВП по согласованию с потребителем допускаются изолированные жилы одного цвета.

Оболочка должна легко отделяться от изоляции жил без повреждения изоляции. Цвет оболочки должен оговариваться при заказе из ряда: белый, голубой, желтый, зеленый, коричневый, серый, красный, синий, черный, оранжевый.

Условия монтажа и эксплуатаци

В обычном исполнении шнур ШВВП предназначен для эксплуатации в закрытых помещениях при температуре от минус 25°С до плюс 40°С, в исполнении «У» – в закрытых помещениях и на открытом воздухе при температуре окружающей среды от минус 40°С до плюс 40°С. Радиус изгиба при эксплуатации должен быть не менее 60 мм. Не распространяет горение при одиночной прокладке. Срок службы – не менее 6 лет при применении в передвижных электроприборах и не менее 10 лет при применении в стационарных электроприборах. Отдельные размеры могут использоваться для изготовления армированных удлинителей и присоединителей.

Технические характеристики

Электрическое сопротивление медных токопроводящих жил на постоянном токе должно быть не более указанного в таблице.

Электрическое сопротивление изоляции шнуров при температуре 70°С, пересчитанное на 1 км длины, должно составлять не менее указанного в таблице.

Готовые шнуры должны выдерживать испытания переменным напряжением 2,0 кВ частотой 50 Гц в течение 5 мин.

Шнуры должны выдерживать не менее 30000 двойных перегибов (циклов).

Требования к упаковке шнура ШВВП

Шнуры могут поставляться на барабанах или в бухтах длинами не менее 50 м (допускается в партии не более 10% отрезков длиной не менее 5 м). Допускается поставка любыми длинами, согласованными с потребителем.

Диаметр шейки барабана или внутренний диаметр бухты должен быть не меньше, чем 120 мм.

Требования к маркировке

Шнуры должны иметь маркировку в виде надписи, нанесенной на поверхность оболочки. Надпись должна содержать обозначение и размер шнура, год изготовления шнура и товарный знак или кодовое обозначение предприятия-изготовителя. Маркировка в виде надписи может быть выполнена рельефно или печатным способом. Расстояние между надписями не должно превышать 500 мм.

По согласованию с потребителем шнуры ШВВП, предназначенные для армирования, могут быть изготовлены без маркировки, а шнуры, не предназначенные для армирования, иметь в качестве маркировки опознавательную нить.

На ярлыке, прикрепленном к бухте или барабану, должны быть указаны:

На ярлыке должен быть проставлен штамп технического контроля и знак соответствия сертификации.

Требования к условиям хранения

Шнуры ШВВП должны храниться в закрытых помещениях.

Массогабаритные параметры

Ориентировочные массы шнуров для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для проводов различных партий и производителей на 10% в меньшую или большую сторону.

Максимально допустимые токи нагрузки указаны в таблице.

Доступные методы контроля качества

Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве шнура, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии шнура ГОСТ может быть сделано только после проведения испытаний шнура в специализированной лаборатории по строгим методикам и в объемах, указанных в стандарте.

Визуальный осмотр.
Могут быть проверены: число и расцветка жил, целостность изоляции и оболочки и возможность их разделения без повреждений.

Измерение конструкционных размеров.
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции, наружные размеры, диаметр проволок в жиле d_пр. Расчет сечения жилы по формуле 0,785d_пр² N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 15%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил.
Может быть проведено на готовом шнуре омметром с подходящим пределом измерения (при нормальной длине шнура в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км. Особое внимание следует уделять хорошему контакту с измерительными проводами.
