Провод монтажный МГШВ-0,75 красный

Описание и конструкция провода МГШВ

МГШВ – провод монтажный с жилой из медных луженых проволок, с волокнистой изоляцией и изоляцией из ПВХ-пластиката.

Расшифровка обозначения:

Пример обозначения: МГШВ 0,5 - провод МГШВ с жилой сечением 0,5 мм²

Диапазон выпускаемых сечений – от 0,12 до 1,5 мм ² .

Жилы должны быть скручены из медных луженых проволок. Конструкция жил и максимальный наружный диаметр приведены в таблице.

Первый слой изоляции выполняется из полиэфирных нитей, наложенных обмоткой.

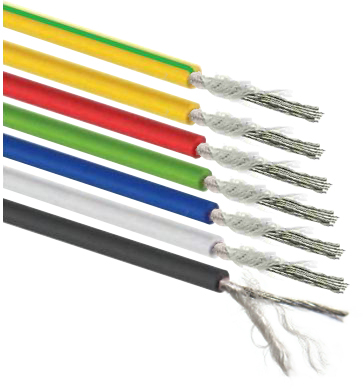

Провода должны изготовляться различных цветов.

 При отсутствии в заказе указания об определенном цвете, производитель поставляет провода по своему усмотрению, при этом допускается поставлять провода с изоляцией переходных и смешанных расцветок (обозначение «СЦ»).

Условия монтажа и эксплуатации провода МГШВ

Монтаж и эксплуатация возможны при температуре от минус 50°С до плюс 70°С. Не распространяет горение при одиночной прокладке. Срок службы – не менее 15 лет.

Технические характеристики провода МГШВ

Электрическое сопротивление токопроводящих жил на постоянном токе должно быть не более указанного в таблице.

Электрическое сопротивление изоляции на 1 км длины должно быть не менее 20 МОм при температуре 20°С и не менее 1 МОм при температуре 70°С.

Провода должны выдерживать испытание переменным напряжением частотой 50 Гц в течение 1 мин, значением 800 В для проводов сечением 0,12 и 0,14 мм² и 2000 В для проводов других сечений.

Провода должны быть устойчивы к вибрационным нагрузкам.

Требования к упаковке провода МГШВ

Провода должны поставляться в бухтах. Строительная длина должна быть не менее 50 м. В одной поставочной партии допускается не более 30% проводов длиной не менее 5 м.

Требования к маркировке провода МГШВ

На ярлыке, прикрепленном к бухте или катушке, должны быть указаны:

Требования к условиям хранения провода МГШВ

По условиям климатического исполнения провода должны храниться в закрытых помещениях.

Массогабаритные параметры провода МГШВ

Ориентировочные массы проводов для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для проводов различных партий и производителей на 10% в меньшую или большую сторону.

Доступные методы контроля качества провода МГШВ

Приведены методы контроля, которые, не являясь строго соответствующими ТУ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ТУ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в ТУ.

Визуальный осмотр
Могут быть проверены: число проволок в жиле, расцветка и целостность изоляции.

Измерение конструкционных размеров Может быть проверен с помощью подходящих измерительных инструментов наружный диаметр. Измерение диаметра проволоки d_пр и расчет сечения жилы по формуле 0,785d_пр ² N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил
Может быть проведено омметром с подходящим пределом измерения и пересчитано на длину 1км. Особое внимание следует уделять хорошему контакту с измерительными проводами.
