Провод телефонный П-274М

Назначение

Телефонный провод П-274М (полевка, провод телефонный П 274М) предназначен для полевой связи с прокладкой в грунте, по земле, подвеске на опорах или местных предметах, а также для кратковременной прокладкой через водные преграды.

Описание и конструкция

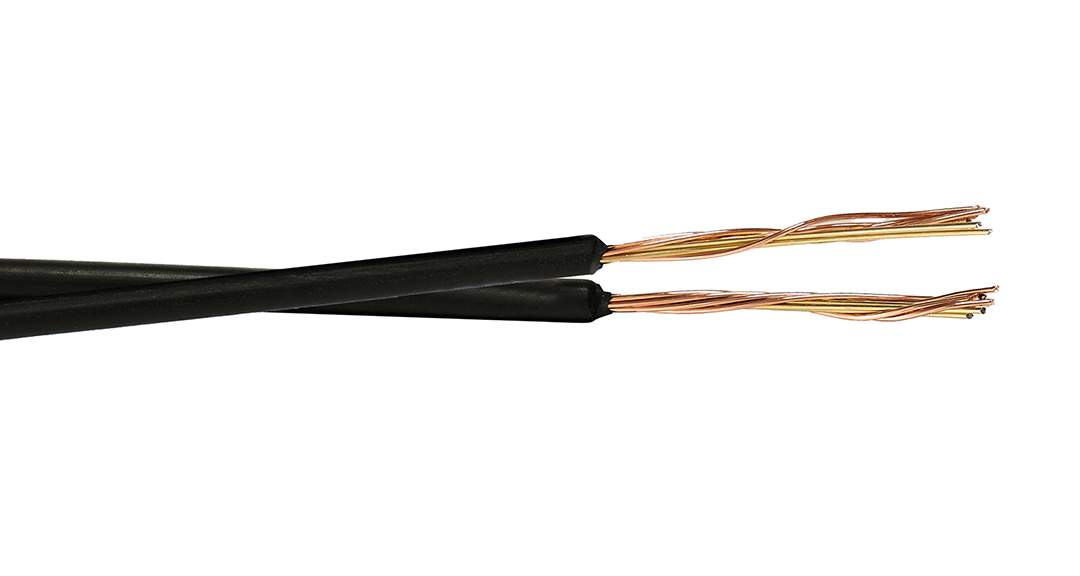

П-274М – провод полевой связи с двумя скрученными жилами, с изоляцией из полиэтилена высокой плотности.

«П» - полевой;
«274М» - индекс разработки.

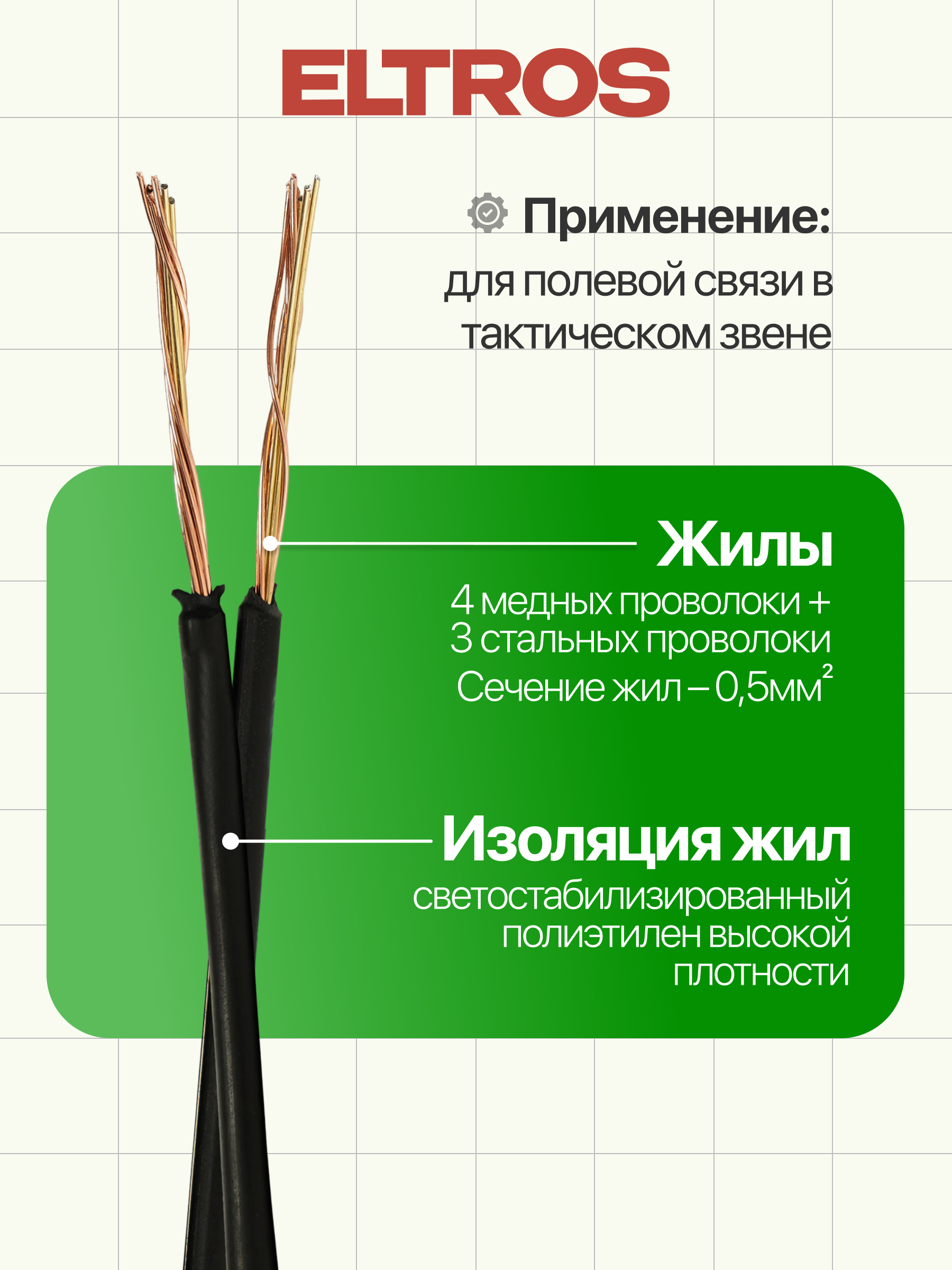

Токопроводящая жила должна быть скручена из медных проволок и стальных проволок. Шаг скрутки проволок – не более 18 мм.
Толщина изоляции из полиэтилена высокой плотности по каждой жиле – не менее 0,5 мм.
Наружный диаметр изолированной жилы – не более 2,3 мм.
Изолированные жилы должны быть скручены в пару с шагом 80 – 100 мм.
Цвет изоляции – черный.

Условия монтажа и эксплуатации

Эксплуатируется при температуре окружающей среды от минус -50°С до +65°С.
Срок службы – не менее 15 лет.

Технические характеристики

• Электрическое сопротивление токопроводящих жил на постоянном токе должно быть не более 65 Ом.
• Омическая асимметрия жил должна быть не более 3,0 ОМ на 1 км.
• Сопротивление изоляции, измеренное после часового пребывания провода в воде при температуре 20°С должно быть не менее 1000 МОм на 1 км длины.
• Разрывное усилие изолированной жилы должно быть не менее 40 кг.

Требования к упаковке

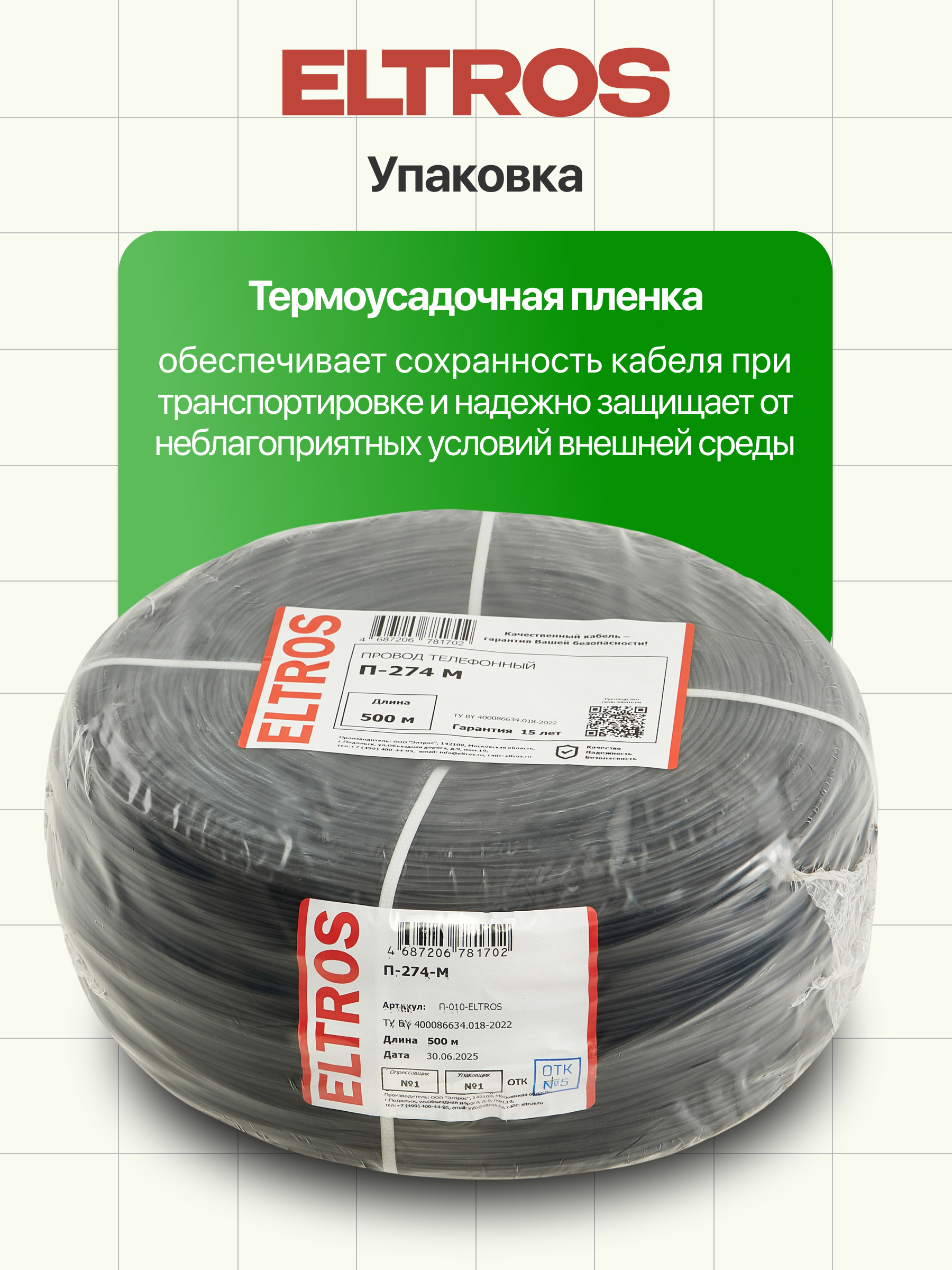

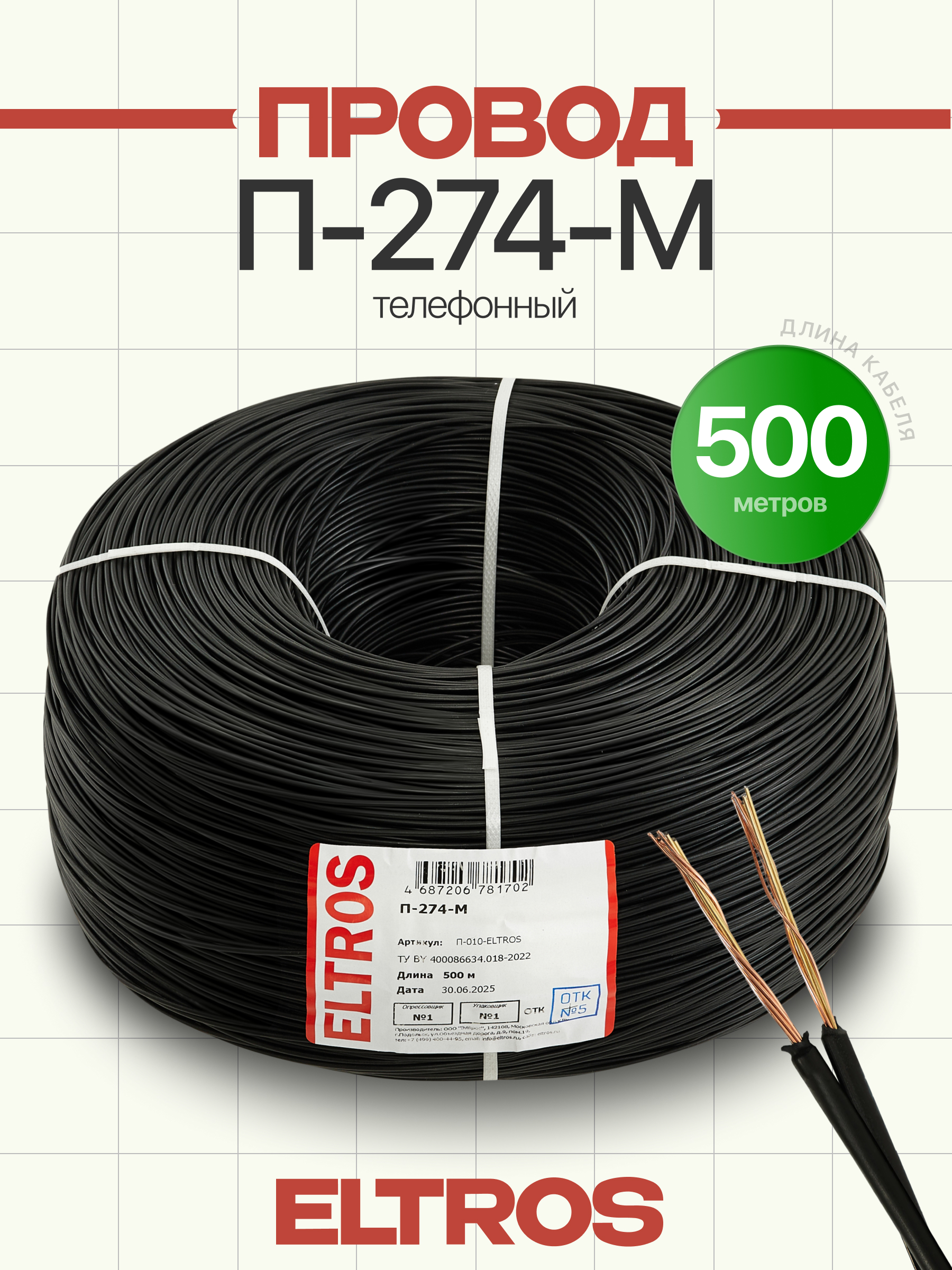

Провода должны поставляться в бухтах. Строительная длина – 500±10 м.

Требования к маркировке

• товарный знак завода-изготовителя;
• обозначение ТУ;
• условное обозначение провода;
• длина в метрах;
• дата изготовления (год, месяц).

На ярлыке должен быть проставлен штамп технического контроля.

Требования к условиям хранения

Массогабаритные параметры

Масса провода не должна превышать 15 кг/км.

Доступные методы контроля качества

Приведены методы контроля, которые, не являясь строго соответствующими ТУ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ТУ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в технических условиях.

Визуальный осмотр
Могут быть проверены: число и расположение проволок в жиле и целостность изоляции.

Измерение конструкционных размеров.
Могут быть проверены с помощью подходящих измерительных инструментов: диаметр проволок в жиле, толщина изоляции, наружный диаметр и шаг скрутки изолированных жил. Отклонение от диаметра проволок для данных проводов не регламентируется (качество жилы определяется по омическому сопротивлению и разрывной прочности), однако диаметр проволок менее 0,25 мм может служить основанием для сомнения в качестве.

Измерение электрического сопротивления токопроводящих жил.
Может быть проведено на готовом проводе омметром с подходящим пределом измерения и пересчитано на длину 1км. При этом может быть определено сопротивление каждой жилы и омическая асимметрия. Особое внимание следует уделять хорошему контакту с измерительными проводами.

Испытание на разрыв.
Если подвесить груз в 40 кг на одну изолированную жилу, она не должна разорваться.
