Провод связи ПРППМ 2х1,2

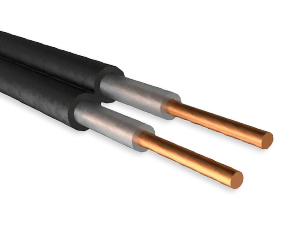

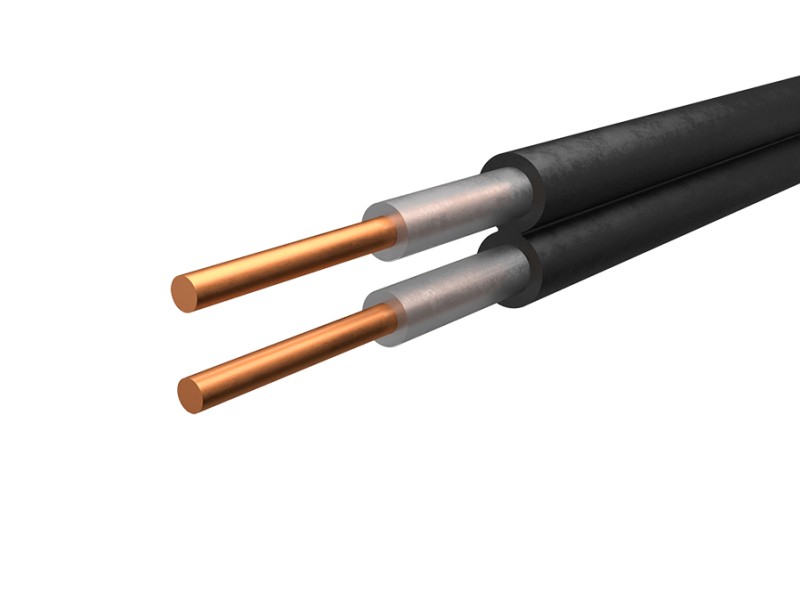

Описание и конструкция кабеля телефонной связи ПРППМ

ПРППМ – кабель телефонной связи и радиофикации с монолитными медными жилами, однопарный, с изоляцией и оболочкой из полиэтилена.

Расшифровка обозначения:

Пример обозначения: ПРППМ 2х0,9 - кабель ПРППМ с токопроводящими жилами диаметром 0,9 мм.

Диаметр токопроводящих жил может быть 0,9 мм или 1,2 мм.

Цвет изоляции может быть любым, кроме черного.

Поверх двух параллельно уложенных изолированных жил должна быть наложена оболочка из светостабилизированного полиэтилена.

Значения конструктивных параметров приведены в таблице.

Условия монтажа и эксплуатации кабеля телефонной связи ПРППМ

Телефонный провод используется при прокладке в грунте, телефонной канализации, коллекторах, по стенам зданий при температуре окружающей среды от -60°С до +50°С. Монтажные и эксплуатационные изгибы допускаются при температуре не ниже -10°С с радиусом изгиба не менее 10 толщин кабеля. Срок службы – не менее 10 лет.

Технические характеристики

Электрическое сопротивление токопроводящих жил на постоянном токе должно быть не более 28,4 Ом/км для кабеля 2х0,9 и не более 16 Ом/км для кабеля 2х1,2.

Электрическое сопротивление изоляции между жилами после 3-х часов пребывания в воде для длины кабеля в 1 км при температуре 20°С должно быть не менее 10000 МОм.

Кабель должен выдерживать после 3-х часов пребывания в воде испытания переменным напряжением 4000 В частотой 50 Гц в течение 3 мин, приложенным между жилами.

Рабочая емкость должна быть не более 50 нФ/км для кабеля 2х0,9 и не более 56 нФ/км для кабеля 2х1,2.

Требования к упаковке

Кабели должны поставляться в бухтах или на барабанах. Диаметр бухты или шейки барабана не должен быть меньше, чем 20 толщин провода. Строительная длина должна быть не менее 500 м. В одной поставочной партии допускается не более 15% кабелей длиной не менее 250 м.

Требования к маркировке

Телефонный провод - на барабане или ярлыке, прикрепленном к бухте, должны быть указаны:

На ярлыке должен быть проставлен штамп технического контроля.

Требования к условиям хранения кабеля телефонной связи ПРППМ

По условиям климатического исполнения кабели должны храниться в закрытых помещениях или под навесами.

Массогабаритные параметры кабеля телефонной связи ПРППМ

Ориентировочные массы кабелей для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для проводов различных партий и производителей на 10% в меньшую или большую сторону.

Доступные методы контроля качества кабеля телефонной связи ПРППМ

Приведены методы контроля, которые, не являясь строго соответствующими ТУ, позволяют сделать предварительные выводы о качестве кабеля, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля ТУ может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в технических условиях.

Визуальный осмотр.
Могут быть проверены: целостность изоляции и оболочки.

Измерение конструкционных размеров
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки, расстояние между жилами, наружные размеры. Отклонение от диаметра проволок для данных проводов не регламентируется (качество жилы определяется по омическому сопротивлению и емкости), однако отклонение диаметра проволок более, чем на 0,05 мм может служить основанием для сомнения в качестве.

Измерение электрического сопротивления токопроводящих жил
Может быть проведено на готовом проводе омметром с подходящим пределом измерения и пересчитано на длину 1км. Особое внимание следует уделять хорошему контакту с измерительными проводами.
