Провод телефонный ТРП 2х0,5 розовый

Описание и конструкция провода ТРП

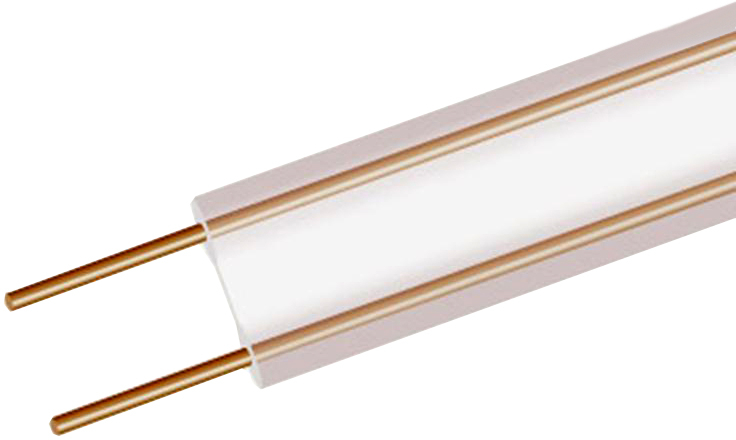

Провод с двумя монолитными медными жилами, с изоляцией из полиэтилена с разделительным основанием.

Расшифровка обозначения:

Пример обозначения: ТРП 2х0,4 - провод ТРП с диаметром жил 0,4 мм:

 Диаметр токопроводящих жил может быть 0,4 мм или 0,5 мм.

Поверх двух параллельно уложенных жил должна быть наложена изоляция с разделительным основанием. Толщина изоляции – 0,7(минус 0,2) мм, размер разделительного основания – 0,9х2,0 мм.

Условия монтажа и эксплуатации

Монтаж и прокладка провода телефонного ТРП могут быть произведены при температуре не ниже минус 30⁰С с радиусом изгиба не менее 10 толщин провода. Срок службы – не менее 12 лет при наружной прокладке и не менее 25 лет при внутренней прокладке.

Технические характеристики провода ТРП

Электрическое сопротивление токопроводящих жил провода телефонного ТРП на постоянном токе должно быть не более 148 Ом/км для провода 2х0,4 и не более 94 Ом/км для провода 2х0,5.

Электрическое сопротивление изоляции между жилами для длины провода в 1 км при температуре 20 ⁰С должно быть не менее 500 МОм.

Провод должен выдерживать после 5 мин пребывания в воде испытания переменным напряжением 1000 В частотой 50 Гц в течение 2 мин, приложенным между жилами.

Разрывное усилие проводов должно составлять не менее 5 кг для размера 2х0,4 и не менее 7,5 кг для размера 2х0,5.

Требования к упаковке

Провода должны поставляться в бухтах.

Внутренний диаметр бухты должен быть не меньше, чем 20 толщин провода.

Строительная длина должна быть не менее 400 м.

Требования к маркировке провода ТРП

На ярлыке, прикрепленном к бухте, должны быть указаны:

Требования к условиям хранения

По условиям климатического исполнения провода должны храниться в закрытых помещениях или под навесами.

Массогабаритные параметры

Ориентировочные наружные размеры и массы проводов для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для проводов различных партий и производителей на 10% в меньшую или большую сторону.

Доступные методы контроля качества

Приведены методы контроля, которые, не являясь строго соответствующими ТУ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ТУ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в технических условиях.

Визуальный осмотр
Может быть проверена целостность изоляции.

Измерение конструкционных размеров
Может быть проверена с помощью подходящих измерительных инструментов толщина изоляции. Отклонение от диаметра проволок для данных проводов не регламентируется качество жилы определяется по омическому сопротивлению и разрывной прочности), однако уменьшение диаметра проволок более, чем на 0,05 мм может служить основанием для сомнения в качестве

Измерение электрического сопротивления токопроводящих жил
Может быть проведено на готовом проводе омметром с подходящим пределом измерения и пересчитано на длину 1км. Особое внимание следует уделять хорошему контакту с измерительными проводами.

Испытание на разрыв
Если подвесить груз в 5 кг на проводе размером 2х0,4 и 7,5 кг на проводе размером 2х0,5, провод не должен разорваться.
