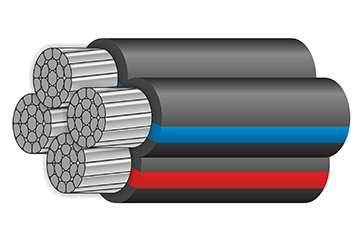

Провод самонесущий изолированный СИП4 4х95,0

Описание и конструкция СИП-4

СИП-4 - самонесущие изолированные провода без несущего троса.

Токопроводящие жилы у кабеля СИП 4 — алюминиевые, круглые, многопроволочные, уплотненные (компактированные), сечение жил 16;25 мм (по ГОСТ); 35-95 мм (по ТУ).Число жил провода: 2 — 4. Скрутка жил для 16-25 мм - правое направление, для 35-240мм – левое. Шаг скрутки не более 45 см. Изоляция черного цвета. Изоляция проводов экструдирована.

Толщина изоляции основных жил,на напряжение 0,66/1 кВ должна соответствовать указанной в таблице:

СИП с 4 — провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена.

СИП т 4 — провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из атмосферостойкого термопластичного полиэтилена.

СИП н 4 — провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из композиции полиэтилена с пониженной горючестью.

По требованию заказчика в фазные токопроводящие и изолированную нулевую несущую жилы провода СИП 4 должен быть введен водоблокирующий элемент, исключающий продольное распространение влаги вдоль жилы провода СИП 4 при ее попадании в местах крепления или повреждения изоляции. В этом случае к обозначению марки провода добавляется индекс "г".

В условное обозначение проводов должны входить:

Примеры условных обозначений:
Провод СИП-2 3 70+1 ? 95 + 2 25—0,6/1 ТУ** - провод самонесущий изолированный для воздушных линий электропередачи, с тремя основными жилами номинальным сечением 70 мм², с изолированной нулевой несущей жилой номинальным сечением 95 мм², с двумя вспомогательными токопроводящими жилами номинальным сечением 25 мм² на номинальное напряжение 0,6/1 кВ

Условия монтажа и эксплуатации СИП-4

Вид климатического исполнения проводов сечением 16 и 25мм  -  B, категории размещения 1, 2 и 3 по ГОСТ 15150-69;

Вид климатического исполнения для проводов 35-95 мм — УХЛ, категории размещения — 1, 2, 3 по ГОСТ 15150-69.

Эксплуатация проводов при температуре от - 60°С до + 50°С (для климатического исполнения –В);

Эксплуатация проводов при температуре от - 60°С до + 40°С (для климатического исполнения –УХЛ);

Монтаж проводится при температуре окружающей среды не ниже - 20°С

Допустимый нагрев токопроводящей жилы при эксплуатации не более 90?С

Радиус изгиба (при монтаже и установленного на опорах провода) не менее 10 наружных диаметров провода (для климатического исполнения –В).

Радиус изгиба (при монтаже и установленного на опорах провода) не менее 7,5 наружных диаметров провода (для климатического исполнения –УХЛ).

Строительная длина провода согласовывается при заказе.

Технические характеристики СИП-4

Электрическое сопротивление основных жил постоянному току, пересчитанное на температуру 20°С и 1 км длины, соответствуют  ГОСТ 22483.

Удельное объемное сопротивление изоляции и защитной изоляции при длительно допустимой температуре нагрева токопроводящих жил не менее 1·1012 Ом·см.

Провода после выдержки в воде при температуре (20 ± 10)°C в течение не менее 10 мин выдерживают  на строительной длине испытание переменным напряжением частотой 50 Гц в течение не менее 5 мин — 4 кВ;

Самонесущие изолированные провода выдерживают на образцах испытание переменным напряжением 10 кВ частотой 50 Гц в течение не менее 30 мин после выдержки в воде при температуре (20 ± 10)°C в течение не менее 24 ч.

Требования к упаковке СИП-4

Провода поставляются на барабанах.

Допускается поставка СИП4 с основными жилами номинальным сечением до 25 мм² включительно в бухтах. Масса бухты не должна превышать 25 кг.

Этикетка или паспорт провода, содержащие указания по эксплуатации, должны быть помещены в водонепроницаемую упаковку и прикреплены к щеке барабана или к бухте.

Требования к маркировке СИП-4

Основные токопроводящие жилы СИП-4 должны иметь отличительное обозначение в виде продольно выпрессованных рельефных полос на изоляции или печатным способом.

Отличительное обозначение также может быть выполнено в виде цветных продольных полос шириной не менее 1 мм. Цвет полос должен быть контрастным по отношению к черному цвету.

Маркировка цифрами и буквами тиснением или печатным способом производиться с интервалом не более 500 мм. Высота цифр (букв) не менее 5 мм, ширина — не менее 2 мм (для цифры 1 минимальная ширина — 1 мм).

Отличительное обозначение, выполненное печатным способом или в виде цветных продольных полос, должно быть стойким к воздействию солнечного излучения в течение всего срока службы.

На поверхности изоляции одной из основных токопроводящих жил с интервалом не более 500 мм должно быть нанесено тиснением или печатным способом: кодовое обозначение или товарный знак, или наименование предприятия- изготовителя; марка провода и год его выпуска.

Маркировка, нанесенная печатным способом, должна быть четкой и прочной.

На щеке барабана или на ярлыке, прикрепленном к барабану или бухте указываются

Требования к условиям хранения СИП-4

Кабели могут храниться в закрытых помещениях и под навесом, при Т от -50° до 50°С, при относительной влажности воздуха 75% при 15°С.

Массогабаритные параметры СИП-4

Доступные методы контроля качества СИП-4

Визуальный осмотр
Могут быть проверены: число и расцветка жил, количество проволок в жиле, целостность изоляции и оболочки и легкость (без повреждений) их разделения.

Измерение конструкционных размеров.
Могут быть проверены с помощью подходящих измерительных инструментов:
