Дифференциальные автоматы АД-32 30mA
Назначение

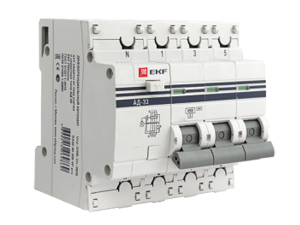

Дифференциальный автоматический выключатель серии АД-32 EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Купить дифференциальные автоматы АД-32 30mA вы можете обратившись в
Мы осуществляем продажу и доставку кабеля, провода и электрики в Подольске, Москве и по России.
Вы получаете гарантию энерго- и электробезопасности при использовании нашей продукции.
Преимущества
1. Наличие пломбируемых панелей для защиты от несанкционированного доступа к проводникам.
2. Комбинированные зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
3. Индикатор состояния контактов.
4. Встроенная защита от перенапряжения.
5. Контакты выполнены из бескислородной меди.
6. Корпус изготовлен из не поддерживающей горение пластмассы.
7. Возможность подключения посредством гребенчатой шины.
8. Гарантийные обязательства составляют 5 лет.
Характеристики
| Параметры | Значения | |
|---|---|---|
| Количество полюсов | 1Р + N | 3Р + N |
| Номинальный ток, А | 6, 10, 16, 20, 25, 32, 40, 50, 63 | 16, 25, 32, 40, 50, 63 |
| Предельная коммутационная способность, кА | 4,5 | |
| Номинальный отключающий дифференциальный ток, I?n мА | 10, 30, 100, 300 | 30, 100, 300 |
| Номинальное фазное напряжение, В | 230 | 400 |
| Частота, Гц | 50 | |
| Коммутационная износостойкость, кол-во циклов | 3000 | |
| Механическая износостойкость, кол-во циклов | 10000 | |
| Сечение подключаемого провода, мм2 | от 1 до 16 | |
| Момент затяжки, Н•м | 1,5 | |
| Характеристика отключения | С | |
| Тип УЗО | АС | |
| Класс УЗО | электронное | |
| Расположение нейтрали | с левой стороны | |
| Степень защиты по ГОСТ 14254-96 | IP 20 | |
| Степень защиты аппарата в модульном шкафу | IP 40 | |
| Время отключения при номинальном отключающем дифференциальном токе, не более с | 0,04 | |
| Климатическое исполнение | УХЛ4 | |
| Диапазон рабочих температур,°С | от -25 до +50 | |
| Категория применения | А | |
| Способ монтажа | Рейка DIN (стандарт) 35 мм | |
| Ширина по количеству модулей | 2 | 4,5 |
| Высота, м | 0,08 | 0,08 |
| Ширина, м | 0,036 | 0,08 |
| Глубина, м | 0,073 | 0,073 |
| Масса, кг | 0,183 | 0,366 |
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р51327-1-2010 (МЭК 60898-2-2006) | |
Температурный коэффициент
Габаритные и установочные размеры
Типовые схемы подключения
Особенности эксплуатации и монтажа
1. Присоединение.
2. Подключение дополнительных устройств.
- установка расцепителя мин и макс напряжения РММ-47 (отверстие справа);
- установка расцепителя независимого РН-47 (отверстие справа).
Типовая комплектация
1. Автоматический выключатель дифференциального тока серии АД-32.
2. Паспорт.
