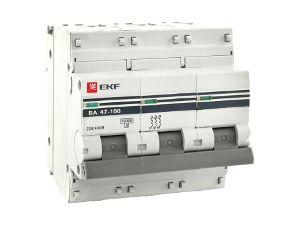

Выключатели автоматические ВА 47-100 10 кА C
Назначение
Автоматические выключатели ВА 47-100 серии EKF PROxima впитали в себя все преимущества предшествующей модели (взаимозаменяемы) и самые последние инновационные разработки в электротехнической отрасли. Модели данной серии, имеют узнаваемый, фирменный дизайн унифицированный с другими изделиями EKF PROxima и предназначены для оперативного управления участками электрических цепей, а так же защиты от токов перегрузки и короткого
замыкания в административных, промышленных и жилых зданиях. Выключатели производятся в одно-, двух-, трех- и четырехполюсном исполнениях.
Преимущества
1. Наличие пломбируемых панелей для защиты от несанкционированного доступа к проводникам.
2. Наличие монолитной лицевой панели.
3. Повышенная жесткость корпуса — шесть заклепок.
4. Корпус имеет профильные углубления, что способствует естественной вентиляции для обеспечения охлаждения.
5. Cкругленные клеммы с насечками, предназначенные для надежного соединения с проводниками.
6. Наличие индикаторного окошка состояния контактов.
7. Автоматическая доводка рукоятки управления (эффект подпружинивания).
8. Двухпозиционный зажим на DIN-рейку.
9. Гарантийные обязательства составляют 5 лет.
Характеристики
| Параметры | Значения | |||
|---|---|---|---|---|
| Количество полюсов | 1Р | 2Р | 3Р | 4Р |
| Номинальный ток, А | 10, 16, 25, 32, 35, 40, 50, 63, 80, 100, 125 | 10, 16, 25, 31.5, 32, 35, 40, 50, 63, 80, 100, 125 | 10, 16, 25, 32, 35, 40, 50, 63, 80, 100, 125 | |
| Предельная коммутационная способность, кА | 10 | |||
| Номинальное рабочее напряжение | 230 | 400 | ||
| Частота | 50 | |||
| Кол-во полюсов | 1 | 2 | 3 | 4 |
| Тип напряжения | AC | |||
| Климатическое исполнение | УХЛ4 | |||
| Номинальный ток корпуса выключателя, Inm, А | 10, 16, 25, 32, 35, 40, 50, 63, 80, 100, 125 | 10, 16, 25, 31.5, 32, 35, 40, 50, 63, 80, 100, 125 | 10, 16, 25, 32, 35, 40, 50, 63, 80, 100, 125 | |
| Тип | AC | |||
| Степень защиты по ГОСТ 14254-96 | IP20 | |||
| Способ монтажа | Рейка DIN (стандарт) 35 мм | |||
| Ширина по количеству модулей | 1.5 | 3 | 4.5 | 6 |
| Высота, м | 0,083 | |||
| Ширина, м | 0,027 | 0,054 | 0,081 | 0,108 |
| Глубина, м | 0,073 | |||
| Масса, кг | 0,162 | 0,324 | 0,486 | 0,648 |
| Характеристика срабатывания (кривая тока) | C, D | |||
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р50345-1-2010 (МЭК 60898-2-2006) | |||
С - срабатывание электромагнитной защиты между 5- и 10-кратным значением номинального тока.
D - срабатывание электромагнитной защиты между 10- и 14-кратным значением номинального тока.
Температурный коэффициент
Габаритные и установочные размеры
Типовые схемы подключения
Особенности эксплуатации и монтажа
1. Присоединение.
2. Подключение дополнительных устройств.
- установка аварийного контакта АК-47 EKF PROxima(отверстие слева);
- установка блок-контакт БК-47 EKF PROxima(отверстие слева);
- установка расцепителя мин. и макс. напряжения РММ-47 EKF PROxima(отверстие справа);
- установка расцепителя независимого РН-47 EKF PROxima(отверстие справа).
Типовая комплектация
1. Выключатель автоматический ВА 47-100.
2. Паспорт.
