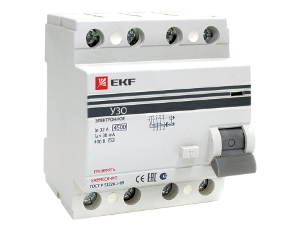

Устройство защитного отключения УЗО ВД-100 (электронное)

Назначение

Устройство защитного отключения УЗО ВД-100 (электронное) EKF PROxima это новое поколение устройств. Предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, оказавшемуся под напряжением и для предотвращения возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания. Для защиты потребителей от

токов перегрузки и короткого замыкания необходимо использовать УЗО совместно с автоматическими выключателями.

Преимущества

1. Контакты выполнены из бескислородной меди с содержанием серебра.
2. Корпус изготовлен из не поддерживающей горение пластмассы.
3. Возможность подключения посредством гребенчатой и U-образной шины.
4. Возможность работы при - 25 °С.
5. Двухпозиционный зажим на DIN-рейку.
6. Отверстие для крепления шины типа FORK.
7. Современная электронная плата с повышенной защитой от импульсных помех (электронное УЗО ВД-100).
8. Повышение безопасности электромонтажных работ благодаря прозрачной вставке над индикатором состояния контактов и литой лицевой панели.
9. Наличие селективного исполнения.

Характеристики

Параметры	Значения
Количество полюсов	2Р	4Р
Номинальный ток, А	16, 25, 32, 40, 63
Номинальный отключающий дифференциальный ток, Idn, mА	30
Предельная коммутационная способность, кА	4.5
Класс УЗО	Электронное, АС
Номинальное рабочее напряжение	230	400
Частота	50
Отключающая способность по EN 60898	4.5
Тип напряжения	AC
Климатическое исполнение	УХЛ4
Номинальный ток корпуса выключателя, Inm, А	16, 25, 32, 40, 63
Степень защиты по ГОСТ 14254-96	IP20
Способ монтажа	Рейка DIN (стандарт) 35 мм
Ширина по количеству модулей	2	4
Высота, м	0,082
Ширина, м	0,035	0,07
Глубина, м	0,072
Масса, кг	0,195	0,315
Соответствие ГОСТ/МЭК/ТУ	ГОСТ Р 51326.1-99 (МЭК 61008-1-96)
