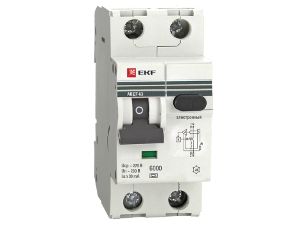

Дифференциальные автоматы АВДТ-63 (электронные) 30mA

Назначение
Автоматический выключатель дифференциального тока (АВДТ) представляет собой аппарат, сочетающий функции автоматического выключателя с электронным УЗО типа А. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. АВДТ реагирует как на
синусоидальный переменный дифференциальный ток, так и на пульсирующий дифференциальный ток (тип А), что позволяет без ограничений применять его в зданиях и жилых помещениях, насыщенных бытовой техникой (телевизоры, персональные компьютеры, регулируемые источники света, современные стиральные машины и др.) Особое отличие дифференциальных автоматов EKF - в наличии блока защиты от перенапряжения.
Преимущества
1. Комбинированные зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
2. Контакты выполнены из бескислородной меди с содержанием серебра.
3. Встроенная защита от перенапряжения.
4. Предельная коммутационная способность 6000 А.
5. Корпус изготовлен из не поддерживающей горение пластмассы.
6. Возможность подключения посредством гребенчатой и U-образной шины.
7. Гарантийные обязательства составляют 5 лет.
Характеристики
Параметры | Значения |
---|---|
Количество полюсов | 1Р + N |
Номинальный ток, А | 6, 10, 16, 25, 32, 40, 50, 63 |
Предельная коммутационная способность, кА | 6 |
Номинальный отключающий дифференциальный ток, I∆n мА | 30, 100 |
Номинальное фазное напряжение, В | 230 |
Частота, Гц | 50 |
Коммутационная износостойкость, кол-во циклов | 4 000 |
Механическая износостойкость, кол-во циклов | 10 000 |
Сечение подключаемого провода, мм2 | от 1 до 16 |
Момент затяжки, Н•м | 2,5 |
Характеристика отключения | С |
Тип УЗО | А |
Класс УЗО | электронное |
Расположение нейтрали | с правой стороны |
Степень защиты по ГОСТ 14254-96 | IP 20 |
Степень защиты аппарата в модульном шкафу | IP 40 |
Время отключения при номинальном отключающем дифференциальном токе, не более с | 0,04 |
Климатическое исполнение | УХЛ4 |
Категория применения | А |
Способ монтажа | Рейка DIN (стандарт) 35 мм |
Ширина по количеству модулей | 2 |
Высота, м | 0,081 |
Ширина, м | 0,036 |
Глубина, м | 0,072 |
Масса, кг | 0,183 |
Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р 50345-2010 (МЭК60898-2-2006) |



Габаритные и установочные размеры

Типовые схемы подключения

Особенности эксплуатации и монтажа
1. Присоединение.
Типовая комплектация
1. Автоматический выключатель дифференциального тока АВДТ-63М.
2. Паспорт.
