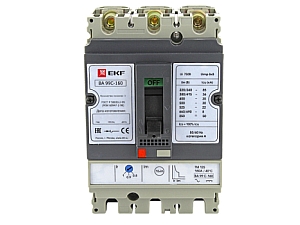

Выключатели автоматические ВА-99С

Выключатели протестированы на электромагнитную совместимость, не создают помех для другого электронного оборудования. Работоспособность выключателей при наличии коммутационных помех и грозовых перенапряжений обеспечивается и при использовании микропроцессорных расцепителей. Автоматические выключатели ВА-99С устанавливаются в стандартные распределительные щиты. Выключатели свободно устанавливаются вплотную друг к другу (бок о бок), а также в ограниченном пространстве. Все автоматические выключатели ВА-99С обеспечивают гарантированное разъединение согласно требованиям стандартов МЭК 60947-1 и 2. Гарантированное разъединение автоматического выключателя сохраняется при установке ручного поворотного привода. Исключительное токоограничение автоматических выключателей ВА-99С позволяет значительно уменьшить воздействие тока короткого замыкания как на элементы сети, так и на сам аппарат. В результате значительно улучшаются основные показатели при отключении повреждений. В частности, рабочая отключающая способность Ics достигает 100% от предельной отключающей способности Icu.

Преимущества

1. Регулируемые уставки по току срабатывания при коротком замыкании и при перегрузках.
2. Предельная отключающая способность равна рабочей (Ics = 100% Icu).
3. Микропроцессорный расцепитель STR23SE.
4. Унифицированные дополнительные устройства.
5. Корпус выполнен из термостойкой АBS-пластмассы.
6. Гарантийные обязательства составляют 5 лет.

Характеристики

Токовременные характеристики автоматических выключателей ВА-99С

Токовременные характеристики автоматических выключателей ВА-99С с электронным расцепителем

Влияние температуры окружающей среды:

Термомагнитные расцепители: температура настройки расцепителей 40 °С. Если темпеpатуpа окpужающей сpеды пpевышает 40 °С, то незначительно изменяются хаpактеpистики защиты от пеpегpузки. Для опpеделения вpемени отключения по характеристикам необходимо использовать значение уставки тепловой защиты Ir, указанное на аппаpате, с поправкой на температуру окружающей среды.
Электронные pасцепители не чувствительны к изменениям темпеpатуpы. В то же вpемя величина предельно допустимого тока выключателя зависит от темпеpатуpы окружающей среды.

Температурный коэффициент

Габаритные и установочные размеры

* P13 = 21,5 мм для ВА-99С/250

Типовые схемы подключения

Особенности эксплуатации и монтажа

1. Присоединение:


Автоматические выключатели ВА-99С/100-630А имеют контактные выводы с защелкивающимися гайками и зажимными винтами (ВА-99С/100–250А: M8, ВА-99С/400–630А: M10). Они обеспечивают непосредственное присоединение изолированных шин или кабелей с наконечниками к аппарату. Дополнительные контактные пластины позволяют осуществлять любое присоединение.

2. Особенности эксплуатации:

Категория применения A (по ГОСТу Р 50030.2). Группа механического исполнения М3 (по ГОСТу 17516.1). Рабочее положение в пространстве любое.
Тип атмосферы II (по ГОСТу 15150). Вид климатического исполнения УХЛ 3.1 (по ГОСТу 15150).
Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями (по ГОСТу 1425496): IP 30 оболочки выключателя; IP 00 зажимов для присоединения внешних проводников.
Выключатели ВА-99С в заводской упаковке могут храниться при температуре от -50 до +85 °C.
Выключатель соответствует требованиям ГОСТу Р 500 30.2-2010 и обеспечивает условия эксплуатации, установленные правилами технической эксплуатации электроустановок потребителей и правилам техники безопасности при эксплуатации электроустановок потребителей.
Установка на высоте до 2000 м над уровнем моря не оказывает существенного влияния на хаpактеpистики автоматических выключателей. Пpи установке на высоте свыше 2000 м необходимо учитывать уменьшение диэлектpической пpочности и охлаждающей способности воздуха.
Изменения характеристик аппаратов при увеличении высоты приводятся в таблице.
Отключающая способность автоматических выключателей остается неизменной.

Расцепители.
Термомагнитные расцепители (ТМ).
Обеспечивают защиту:
• От перегрузок (1).
Регулируемая уставка по току Ir = (0,8 – 1,0) In. Правое положение регулятора (min) соответствует уставке 0,8 In, среднее положение – 0,9 In, левое положение (max) – 1,0 In;
• От тoкoв короткого замыкания (2).
Регулируемая уставка по току Im = (5 – 10) Ir. Правое положение регулятора соответствует уставке 5 Ir, левое положение – 10 Ir (кроме автоматов ВА-99С/100, ВА-99С/160).

Электронные расцепители STR23SE
Обеспечивают защиту:
• от перегрузок (48 положений): Грубая регулировка Io = (0,5 – 1,0) In (6 положений);
Тонкая регулировка Ir = (0,8 – 1,0) Io (8 положений);
• от тoкoв короткого замыкания (8 положений):
Регулируемая уставка по току Im = (2 – 10) Ir.

Дополнительные функции:
Сигнализация.
Индикация нагрузки светодиодом на передней панели:
- светодиод горит: 90% от уставки Ir;
- светодиод мигает: более 105% уставки Ir.
Тестирование.
Гнездо на передней панели предназначено для подключения тестирующего устройства, с целью проверки работы аппарата после установки расцепителя или других вспомогательных устройств.
Пример настройки:

Значение уставки защиты от перегрузок для аппарата ВА-99С 400 А при Io = 0,5 и Ir = 0,8 будет 400 x 0,5 x 0,8 = 160 A. Этот же расцепитель с аналогично отрегулированными параметрами Io и Ir, установленный на аппарат ВА-99С 630А, будет иметь уставку 630 x 0,5 x 0,8 = 250 A.
Установка в щите:
Пpи установке автоматического выключателя должны соблюдаться минимальные допустимые pасстояния (периметр безопасности) между автоматическим выключателем и панелями, шинами или дpугими защитными устройствами, установленными поблизости. Периметр безопасности зависит от предельной отключающей способности аппаратов и определяется путем проведения испытаний в соответствии с тpебованиями стандарта МЭК 60947-2.
Если электроустановка не подвергается типовым испытаниям, необходимо: а) выполнить присоединение автоматического выключателя при помощи изолированных шин; б) изолировать сборные шины при помощи экранов.
Применение клеммных заглушек, разделителей полюсов или изолирующего комплекта является рекомендуемым или обязательным, в зависимости от рабочего напряжения аппарата и его типа.


(1) Умножается на два при использовании разделителей полюсов.
(2) Для ВА с короткими или длинными клеммными заглушками.
(3) Для ВА без клеммных заглушек.
Минимальные допустимые расстояния для аппаратов ВА-99C даны по отношению к их корпусу; клеммные заглушки и разделители полюсов в расчет не принимаются.

Подключение дополнительных устройств

К автоматическим выключателям ВА-99С поставляются следующие дополнительные устройства: соединительные пластины (внешние проводники), вспомогательные контакты, расцепитель независимый, расцепитель минимальный, электропривод.
Одновременно в выключатель можно установить только один расцепитель и до пяти вспомогательных контактов.

Типовая комплектация

1. Автоматический выключатель ВА-99С.
2. Межфазные перегородки.
3. Болты.
4. Паспорт.
