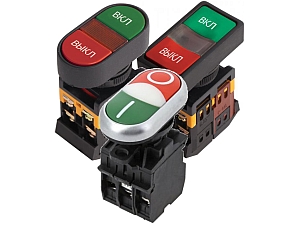

Кнопки "Пуск-Стоп"
Назначение
Аппаратура управления предназначается для оперативного управления технологическим оборудованием и индикации состояния электрических цепей. Аппаратура применяется в электрических цепях переменного тока частотой 50/60 Гц с напряжением до 660 В и постоянным напряжением до 400 В; устанавливается, например, в постах кнопочных, вводно-распределительных устройствах, устройствах автоматического включения резерва, станциях
управления электрическими приводами и т. п.
Преимущества
1. Универсальная разборная конструкция позволяет быстро монтировать изделия.
2. Широкий ассортимент светосигнальной арматуры различных цветов, форм светофильтров, источников света, материалов и исполнения.
3. Широкий ассортимент кнопок и переключателей различных цветов, количества и типа контактов, характера коммутации, материалов и исполнения ручек управления.
4. Быстрая и удобная замена лампы подсветки.
5. Все изделия имеют одинаковый посадочный размер, равный 22 мм.
6. Возможность использования дополнительных размыкающих и замыкающих контактов.
7. Гарантийный срок эксплуатации 5 лет.
Характеристики
| Параметры | Значения |
|---|---|
| Особенности исполнения | Возвратная без фиксации, прямоугольная/овальная, разборная, NO+NC, с подсветкой |
| Цвет | Красно-Зеленый |
| Номинальное напряжение, В | 24, 230 |
| Степень защиты | IP 40 |
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1:2003) |
| Параметры | Значения | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| переменный (AC) | постоянный (DC) | |||||||||
| Номинальное рабочее напряжение частотой 50 Гц, В | 660 | 400 | 230 | 110 | 48 | 440 | 230 | 110 | 48 | 24 |
| Номинальный рабочий ток контактов, А: Категория применения АС-12 Категория применения АС-15 Категория применения DC-12 Категория применения DC-15 |
2,5 1,5 | 4,5 2,5 | 7,5 4,5 | 10 6 | 10 6 |
0,6 0,1 | 1,3 0,3 | 2,5 0,6 | 5 1,3 | 10 2,5 |
| Номинальное напряжение изоляции, Ui, В | 660 | |||||||||
| Механическая износостойкость, циклов В-О, х10^4 | Кнопки с ключом и кнопки с фиксацией — 10. Все остальные исполнения — 60 | |||||||||
| Монтажное отверстие d, мм | 22 | |||||||||
| Диапазон рабочих температур, °С | От -10 до +40 | |||||||||
Дополнительные устройства для кнопок и переключателей
| Наименование | Особенности исполнения | Цвет | Номинальное напряжение, В |
|---|---|---|---|
| Лампа сменная неоновая BA9S | Неон | Белый | 220 380 24 |
| Дополнительный контакт NC бордовый | Нормально закрытый (размыкающий) | Бордовый | – |
| Дополнительный контакт NO черный | Нормально открытый (замыкающий) | Черный | – |
| Держатель маркировки LH 10 x 25мм EKF | Размер окошка: 10х25мм | Черный | – |
| Держатель маркировки LH 20 x 25мм EKF | Размер окошка: 20х25мм | Черный | – |
Габаритные и установочные размеры
Посадочные диаметры равны 22 мм.
Типовые схемы подключения
