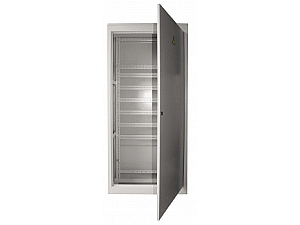

Каркасы ВРУ
Назначение
Каркасы ВРУ предназначены для сборки вводно-распределительных устройств, обеспечивающих функцию ввода электроэнергии, ее учета и распределения, а также для защиты сетей от токов перегрузки и короткого замыкания. Шкафы представляют собой конструкции из сложных профилей, полученных холодным деформированием и соединенных путем сварки. Шкафы обладают отличной жесткостью и прочностью ко всем видам нагрузок. Шкафы полностью
соответствуют требованиям ГОСТ, хорошо противостоят динамическим нагрузкам.
Вид установки – напольный.
Преимущества
ВРУ-1, ВРУ-21. Большой выбор типоразмеров шкафов как по высоте, так и по ширине.ВРУ-3
2. Корпуса позволяют собирать на их основе любой вид НКУ от вводно-учетных до распределительных панелей.
3. Изготавливаются со степенью защиты IP 31, IP 54.
1. Благодаря отдельным отсекам для размещения трансформаторов тока, счетчика электроэнергии и рубильника шкаф соответствует ГОСТу Р51321-1-2000 и ГОСТу Р51732-2001.
2. Устанавливаемые трансформаторы и счетчик электроэнергии отделены друг от друга и от силовой части.
3. Отдельный запирающийся отсек для рубильника, расположенный в силовой части, позволяет защитить персонал от поражения электрическим током.
4. Изготавливаются со степенью защиты IP 31.
5. Боковые панели заказываются отдельно (возможность экономии средств при установке шкафов в линейку).
6. Отличная жесткость и прочность ко всем видам нагрузок.
7. Эстетичность внешнего вида каркаса и защита покрытия от коррозии обеспечиваются нанесением высококачественной порошковой краски, цвет RAL 7035.
Характеристики
| Параметры | Значения |
|---|---|
| Номинальное напряжение, В | 230/400 |
| Номинальная частота, | Гц 50 |
| Контактируемые среды | Невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ |
| Тип покрытия | Порошковое, RAL 7035 |
| Ввод кабеля | Снизу |
| Угол открытия дверей | Не менее 120° |
| Степень защиты по ГОСТу 14254-96 | IP 31/IP 54 |
| Степень защиты IP боковой стороны корпуса | IP 00 |
| Упаковка | Трехслойный листовой картон |
| Климатическое исполнение по ГОСТу 15150-69 | УХЛ 4 |
Габаритные и установочные размеры
Особенности эксплуатации и монтажа
Корпус выпускается в напольном исполнении. Каркас ВРУ состоит из жестко сваренного каркаса с направляющими для крепления монтажных панелей. На каркас последовательно крепятся дверь, задняя стенка и (при необходимости) боковые панели. Каркас ВРУ-1 имеет один общий отсек для установки электротехнического оборудования и приборов. Каркас ВРУ-2 имеет отдельный запирающийся отсек для установки счетчика и автоматических выключателей и отдельный запирающийся отсек для силовой части. Каркас ВРУ-3 имеет отдельные отсеки для размещения трансформаторов тока, счетчика электроэнергии и рубильника. Для крепления дверей используются износостойкие, не подверженные коррозии и не требующие смазки латунные петли. Конструкция петель имеет малый габаритный размер, эстетичный внешний вид. Ввод кабелей и проводов предусмотрен снизу шкафа, вывод – снизу или через верхнюю съемную крышку. Широкий ассортимент типоразмеров ВРУ и внутренняя комплектация позволяют собирать любые конфигурации НКУ.
Типовая комплектация
ВРУ-11. Каркас для ВРУ всех типов.ВРУ-2
2. Задняя стенка для ВРУ всех типов.
3. Дверь – 1 шт.
4. Панель монтажная 220 мм – 1 шт.
5. Панель монтажная 160 мм – 1 шт.
6. Панель монтажная 50 мм – 1 шт.
7. Панель под плавкие вставки 130 х 420 мм – 1 шт.
8. Вертикальный монтажный уголок – 2 шт.
9. Паспорт.
1. Каркас для ВРУ всех типов.ВРУ-3
2. Задняя стенка для ВРУ всех типов.
3. Дверь – 2 шт.
4. Панель монтажная 220 мм – 1 шт.
5. Панель монтажная 160 мм – 1 шт.
6. Панель монтажная 50 мм – 1 шт.
7. Панель под плавкие вставки 130 х 420 мм – 1 шт.
8. Вертикальный монтажный уголок – 2 шт.
9. Паспорт.
1. Каркас для ВРУ всех типов.
2. Задняя стенка для ВРУ всех типов.
3. Дверь – 4 шт.
4. Панель под плавкие вставки 130 х 420 мм – 1 шт.
5. Панель под счетчик 537 х 270 мм – 1 шт.
6. Панель под трансформаторы тока 100 х 600 мм – 2 шт.
7. Вертикальный монтажный уголок – 2 шт.
8. Панель для крепления кабельных вводов 50 х 620 мм – 1 шт.
9. Паспорт.
