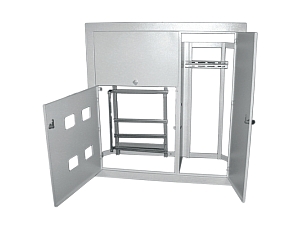

ЩЭ – щит этажный
Назначение
Щит этажный ЩЭ предназначен для приема, поквартирного распределения и учета электроэнергии напряжением 230 В, защиты групповых линий квартир при перегрузках и коротких замыканиях, защиты от поражения электрическим током, размещения устройств телефонной радиотрансляционной, телевизионной аппаратуры и других слаботочных се тей, сборки щитов этажных.
Щит этажный поставляется в собранном виде, полностью готовый к установке электрооборудования. Все установочные элементы монтажной рамы учетно-распределительного отсека уже установлены и закреплены в щите. Съемная монтажная панель облегчает установку оборудования и экономит время. Щиты этажные производства EKF изготавливаются с установленными шинами стояка, что позволяет:
– точно рассчитать количество провода необходимого для разводки внутри щита;
– изготовить щит до установки его на объекте, даже не зная сечения стоянового провода.
В результате уменьшаются затраты времени и затраты электромонтажных материалов при монтаже щитов на объекте.
Вид установки – встраиваемый.
Преимущества
1. Возможность установки до девяти модулей на квартиру.
2. Все внутренние элементы конструкции покрыты цинком.
3. Конструкция щита проста, обладает легкостью монтажа и безопасностью при эксплуатации.
4. Конструкция соответствует всем установленным нормам.
5. Возможность изготовления по чертежам заказчика.
Характеристики
| Параметры | Значения |
|---|---|
| Номинальное напряжение, В | 230/400 |
| Материал корпуса | Сталь 08 пс ГОСТ 1050-88 |
| Толщина дверей щита, мм | 1 |
| Толщина опорной рамы, мм | 3 |
| Контактируемые среды | Невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ |
| Тип покрытия | Порошковое, RAL 7035 |
| Угол открытия дверей | 105° |
| Ввод кабеля | Сверху и снизу |
| Степень защиты по ГОСТу 14254-96 | IP 31 |
| Упаковка | Трехслойный листовой картон |
| Климатическое исполнение по ГОСТу 15150-69 | УХЛ 4 |
Габаритные и установочные размеры
Особенности эксплуатации и монтажа
Щит этажный конструктивно представляет собой встраивамый в нишу щит, состоящий из трех отсеков:
– Вводно-учетный – позволяет разместить до четырех (и более) счетчиков, имеется место для установки автоматического выключателя для отключения магистральной линии.
– Распределительный отсек – позволяет установить до девяти модулей автоматики на каждую квартиру, доступ ко всем токоведущим частям закрыт съемной фальшпанелью.
– Слаботочный отсек – позволяет проложить телевизионную сеть, радиосеть, телефонную линию и линию охранно-пожарнойсигнализации, сеть домофонов, установить соединительные коробки для каждой из сетей.
Все отсеки имеют дверцы: с замком, с двумя ключами, с одинаковой степенью секретности. Щиты снабжены распорными болтами для установки в нише.
Щиты этажные поставляются в собранном виде и полностью готовы к установке электрооборудования.
В комплектации щита антивандального для фиксации замка используется шайба – фиксатор.
Типовая комплектация
1. Щит этажный.
2. DIN-рейка для автоматов.
3. Спецпланка для счетчиков.
4. Сжим «Орех» – 4 шт.
5. Панель защитная.
6. Планка перфорированная С образная для слаботочного отсека.
7. Планка для шин латунная.
8. Замки с двумя ключами одинаковой степени секретности.
9. Знаки электробезопасности с маркировочной таблицей.
10. Комплект ЗиП.
11. Паспорт.
