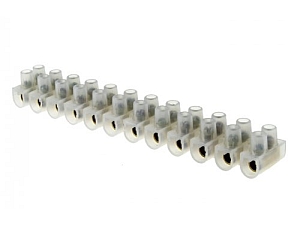

Клеммные колодки (полиэтилен)
Назначение
Изготовлены из белого пожаростойкого полиэтилена. Применяются в электрических цепях с номинальным напряжением до 400 В и частотой 50 Гц. Предназначены для винтового соединения проводников, исключают возможность замыкания на корпус электроустановки.
Характеристики
| Параметры | Значения |
|---|---|
| Номинальное напряжение изоляции, В | ~400 |
| Степень защиты | IP 20 |
| Диапазон рабочих температур, °С | От –25 до +80 |
| Наименование | Максимальное сечение подключаемого провода, кв.мм. | Допустимый длительный ток, А |
|---|---|---|
| Клеммная колодка – 4 кв. мм., 3 А | 4 | 3 |
| Клеммная колодка – 6 кв. мм., 6 А | 6 | 6 |
| Клеммная колодка – 10 кв. мм., 10 А | 10 | 10 |
| Клеммная колодка – 12 кв. мм., 15 А | 12 | 15 |
| Клеммная колодка – 16 кв. мм., 30 А | 16 | 30 |
| Клеммная колодка – 25 кв. мм., 60 А | 25 | 60 |
| Клеммная колодка – 30 кв. мм., 80 А | 30 | 80 |
| Клеммная колодка – 35 кв. мм., 80 А | 35 | 80 |
| Клеммная колодка – 35 кв. мм., 100 А | 35 | 100 |
| Клеммная колодка – 40 кв. мм., 100 А | 40 | 100 |
| Клеммная колодка – 40 кв. мм., 150 А | 40 | 150 |
Габаритные и установочные размеры
