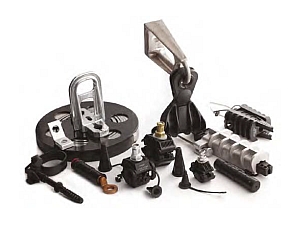

Кронштейны и элементы креплений АСИП EKF

Арматура для СИП EKF предназначена для использованиях на воздушных линиях напряжением до 1 кВ.
Арматура СИП EKF произведена в соответствии с европейскими стандартами CENELEC CS EN 504 83, NF-C33020, NF-C33021, NFC33040, NF-C33041.
Арматура СИП EKF сертифицирована в России, полностью адаптирована для использования на территории РФ, прошла испытания в соответствии с ГОСТом Р 51177-98 «Арматура линейная. Общие технические условия» и ГОСТом 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности».

Полностью совместима с российскими проводами типа СИП-2 изготовленными по ГОСТу Р 52373-2005.

Соответствует Требованиям Технической политики холдинга МРСК.

Преимущества

1. Соответствует требованиям технической политики холдинга МРСК.
2. Специальная смазка и изолированные контактные пластины исключают попадание воды и воздуха в пятно контакта, что гарантирует долгий срок службы прокалывающих зажимов.
3. Легкий удобный монтаж.
4. Кронштейны выполнены из алюминиевого сплава с высокой устойчивостью к механическому и климатическому воздействию.
5. Крюки выполнены из сплавов повышенной прочности с высокой устойчивостью к коррозии.

Кронштейн анкерный серий CА1500, CА2000, SO253, CА25

Назначение

Кронштейн анкерный CА1500, CА2000, SO253 обеспечивает крепление одного или двух анкерных зажимов для магистральных СИП к опоре или стене здания. Крепление осуществляется двумя болтами М14 или М16 или при помощи двух полос металлической ленты 20 мм. Ограничители препятствуют соскальзыванию ленты. Разделительные риски препятствуют нахлесту витков ленты. Кронштейн представляет собой моноблок из алюминиевого сплава с высокой механической прочностью и высокой устойчивостью к коррозии в промышленной среде, влажном климате и при низких температурах.
Кронштейн анкерный CА25 предназначен для крепления анкерных и промежуточных зажимов на опоре или стене здания. Монтаж возможен с помощью стальной 20 мм ленты или болтами М12 и М14. Лента проходит в специальном пазу, что полностью исключает риск неправильного монтажа. Кронштейн из алюминиевого сплава с высокой устойчивостью к механическим и климатическим воздействиям.

Характеристики

Габаритные и установочные размеры

Особенности эксплуатации и монтажа

1. Крепление кронштейна анкерного CА1500, CА2000 осуществляется двумя болтами М14 или М16 или при помощи двух полос металлической ленты 20 мм.
2. Монтаж CА25 возможен с помощью стальной 20 мм ленты или болтами М12 и М14.

Крюк универсальный CS16. Крюк монтажный B16, B20

Назначение

Крюк универсальный CS16 применяется для крепления анкерных или поддерживающих зажимов на железобетонных, металлических или деревянных опорах. Крепление производится двумя полосками металлической ленты. Крюк выполнен из сплава цинка и алюминия повышенной твердости с высокой устойчивостью к механическим воздействиям и коррозии.
Крюк монтажный B16, B20 никелированный используется для деревянных и железобетонных опор. На бетонных стойках устанавливается в технологические отверстия.

Характеристики

Габаритные и установочные размеры

Крепление фасадное SF60

Назначение

Крепление фасадное SF60 предназначено для фиксации проводов на стенах зданий. Расстояние проводов от стены в 60 мм регламентировано ПУЭ. Корпус из полиамида обладает высокой механической прочностью и высокой устойчивостью к коррозии в промышленной среде, во влажном климате и при низких температурах.

Характеристики

Габаритные и установочные размеры

Особенности эксплуатации и монтажа

1. Дюбельная часть арматуры устанавливается в предварительно просверленное отверстие диаметром 12 мм.
2. СИП крепится к поддерживающей части арматуры при помощи пластмассовых кабельных ремешков.
3. Рекомендуемый шаг установки крепления фасадного SF60 – 0,7 м.

Лента стальная серии F2007. Скрепа для ленты серии C20

Назначение

Лента стальная F2007 предназначена для крепления кронштейнов на опорах. Лента из нержавеющей стали обладает высокой механической прочностью и высокой устойчивостью к коррозии в промышленной среде, влажном климате и при низких температурах.
Скрепа для ленты C20 предназначена для фиксации ленты на анкерных опорах.

Характеристики

Габаритные и установочные размеры

Монтаж комплекта промежуточной подвески с использованием ленты стальной с фиксацией скрепы.

Особенности эксплуатации и монтажа

Монтаж комплекта промежуточной подвески с использованием ленты стальной с фиксацией скрепы.

Колпачок защитный изолирующий серий CE4-50, CE25-150

Назначение

Колпачки защитные изолирующие CE4-50, CE25-150 предназначены для оконцевания оголенных концов провода. Обеспечивают полную герметичность, выдерживают 6 кВ под водой на глубине 1 м в течение минуты. Изделия выполнены из полимера, устойчивого к погодно-климатическим факторам и ультрафиолетовому излучению.

Характеристики

Габаритные и установочные размеры

Стяжные хомуты

Назначение

Стяжные хомуты СИП используются для стяжки и бандажирования пучков проводов СИП и крепления к арматуре СИП.

Габаритные и установочные размеры

Ограничитель перенапряжения LVA-280B-CL

Назначение

Ограничитель перенапряжения LVA-280B-CL используется для защиты сети и подключенного оборудования при воздействии на них всех видов перенапряжений (грозовых и импульсных). Защита обеспечивается за счет металлооксидных варисторов.

Характеристики

Адаптер для закороток и заземления РМСС

Назначение

Адаптер для закороток и заземления РМСС EKF предназначен для временного защитного заземления при выполнении монтажных работ на ВЛ до 1 кВ, находящейся под напряжением. Адаптер устанавливается со стороны ответвления в зажимах с прокалыванием изоляции. Кожух адаптера изготовлен из ультрафиолетостойкого полимера.

Габаритные и установочные размеры

Ролик монтажный RM50

Назначение

Ролик монтажный RM50 EKF используется для монтажа проводов СИП на прямых участках линии и при малых углах поворота до 30°, устанавливается на промежуточных опорах путем навески на крюк. Катушка ролика изготовлена из стеклонаполненного полиамида, рама ролика – из оцинкованной стали. Используется для кабеля диаметром до 50 мм.
