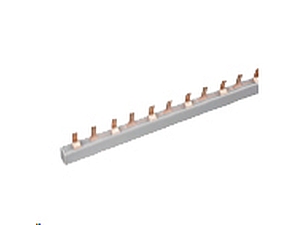

Шины соединительные типа PIN (гребенка) 1.5 модуля
Назначение
Шины соединительные типа PIN («гребенка») на номинальные токи 63 и 100 А, на одно-, двух-, трех- и четырехфазную нагрузку. Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр (54 модуля по 18 мм или 36-37 модулей по 27 мм).
Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной, кратному 1 модулю. Шины с шагом 27 мм используются с модульным оборудованием шириной кратному 1,5 модуля (автоматические выключатели ВА 47-100, ВА 47-125).
Характеристики
| Параметры | Значения |
|---|---|
| Номинальный ток, А | 63, 100 |
| Количество фаз | 1, 2, 3, 4 |
| Длина, м | 1 |
| Шаг, мм | 18, 27 |
