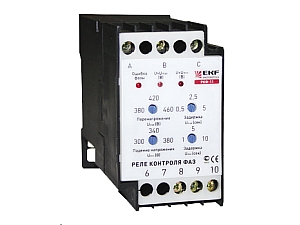

Реле контроля фаз РКФ-11
Назначение
Реле контроля фаз (РКФ-11) предназначено для защиты электроустановок и электродвигателей.
В случаях:
• При неправильном чередовании фаз включение электрооборудования невозможно. Контактор, входящий в РКФ-11, замыкает питающую линию только при правильном подключении всех проводников. Это важно для направления вращения электродвигателя.
• При обрыве любой из фаз происходит мгновенное отключение питания. Работа трехфазных электроустановок, и особенно электродвигателей, с потерей одной - всегда приводит к аварии. В отличии от аналогичных устройств других производителей, РКФ-11 распознает не только обрыв фазового провода, но и замыкание поврежденного проводника на другой.
• При превышении питающего напряжения выше установленного значения происходит отключение с задержкой. И граница напряжения (380-460 вольт) и время задержки (0,5-5 секунд) устанавливаются пользователем на передней панели.
• При падении напряжения ниже заданного, в диапазоне от 300В до 380В, РКФ-11 также отключает нагрузку. При значительном перекосе напряжения временная задержка срабатывания защиты уменьшается автоматически.
Преимущества
1. Возможность крепления на DIN-рейку.
2. Светодиодная индикация причины срабатывания реле.
3. Большое количество регулировок.
4. Износостойкость – 1 миллион циклов.
5. Гарантия - 5 лет.
Характеристики
| Параметры | Значения |
|---|---|
| Коммутационная износостойкость, кол-во циклов | 105 |
| Механическая износостойкость, кол-во циклов | 106 |
| Напряжение сети, В | 300 - 460 |
| Диапазон регулировки перенапряжения, Umax, В | 380 - 460 |
| Диапазон регулировки времени задержки по перенапряжению, сек. | 0,5 - 5 |
| Диапазон регулировки падения напряжения, Umin, | В 300 - 380 |
| Диапазон регулировки времени задержки по падению напряжения, сек. | 1 - 10 |
| Время срабатывания реле при обрыве или ошибке фазы, не более, сек. | 0,2 |
| Номинальный ток контактов, А | 5 |
| Потребляемая мощность, не более, Вт | 2 |
| Диапазон рабочих температур окружающей среды, °С | от -10 до +50 |
| Климатическое исполнение | УХЛ4 |
Габаритные и установочные размеры
Типовые схемы подключения
M — электродвигатель
КМ — контактор
А,В,С — трехфазный переменный ток
SB1 — кнопка «стоп»
SB2 — кнопка «пуск»
Особенности эксплуатации и монтажа
При подаче на реле трехфазного напряжения, если напряжение в пределах нормы и соблюден порядок чередования фаз, то контакты реле 8 и 10 замыкаются, и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из аварийных ситуаций (обрыв фазы, ошибка чередования фаз, перенапряжение, падение напряжения) замыкаются контакты 8 и 9 (8 и 10 размыкаются), и контактор отключается. В этом случае также загорается светодиодный индикатор, указывающий на причину срабатывания реле. Включение происходит автоматически после восстановления правильного напряжения питания.
В случае обрыва фазы или ошибки чередования фаз реле срабатывает моментально (?0,2сек.), в случае падения напряжения или перенапряжения срабатывание происходит с установленной задержкой 0,5-10 сек. во избежание случайного отключения двигателя при кратковременных скачках напряжения.
Если после подключения РКФ-11 двигатель или электроустановка не запускаются, и при этом горит индикатор «Ошибка фазы», то это означает, что при монтаже возникла ошибка чередования фаз - необходимо просто установить правильный порядок подключения фаз и повторить запуск.
Индикатор «Ошибка фазы» может слабо мерцать при небольшом дисбалансе электроснабжения.
Типовая комплектация
1. Реле контроля фаз РКФ-11.
2. Паспорт.
