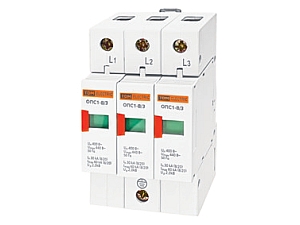

Ограничители импульсных перенапряжений серии ОПС1 (УЗИП)

Назначение
• Защита от грозовых импульсных перенапряжений.
• Защита от коммутационных импульсных перенапряжений.
Преимущества
1. Клеммные зажимы ограничителя промаркированы и подписаны (Сеть/Земля), что позволяет избежать ошибок при монтаже.
2. Защитная плёнка на каждом ограничителе предохраняет его от пыли и влаги. Она так же является гарантией того, что аппарат новый и находится в заводской упаковке.
3. При выходе из строя варисторного блока в одном модуле достаточно заменить всего один варисторный блок, а не менять ОПС целиком.
4. Металлическая подпружиненная защёлка позволяет надежно фиксировать аппарат на DIN-рейке.
5. Совместимость размеров позволяет установить аппарат в стандартный щиток с любыми аппаратами модульной серии.
6. Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать ограничитель ОПС1 в щитке.
7. Гарантийные обязательства составляют 5 лет.
Применение
Устанавливают в месте ввода электроэнергии в здания или на вводе главного распределительного щита объекта до коммутационных и защитных аппаратов и счётчика.
• Ограничители класса В — предназначены для защиты объектов от непосредственного воздействия тока молнии (выравнивают потенциал в здании), атмосферных и коммутационных перенапряжений. Устанавливают на вводе в здание во вводнораспределительном устройстве (ВРУ) или главном распределительном щите (ГРЩ).
• Ограничители класса С — предназначены для защиты электрооборудования объектов от остатков атмосферных и коммутационных перенапряжений, прошедших через ограничители класса В. Устанавливают в местных распределительных щитках (например, в вводном щитке квартиры, офиса). Осуществляют защиту внутренней проводки, автоматических и дифференциальных выключателей, контакторов, выключателей, розеток и др.
• Ограничители класса D – предназначены для защиты электронной аппаратуры от остатков атмосферных, коммутационных перенапряжений и высокочастотных помех прошедших через ограничитель класса C. Устанавливают в распределительные коробки, розетки и могут встраиваться непосредственно в оборудование. Ограничители этого класса осуществляют защиту электрического оборудования с электронными приборами, переносных электрических устройств и др.
Материалы
• Корпус и детали выполнены из пластика не поддерживающего горение.
Характеристики
Параметры | Значения | ||
---|---|---|---|
Типоисполнение | B (I) | C (II) | D (III) |
Номинальное рабочее напряжение, В | 400 | 230 | |
Максимальное рабочее напряжение, В | 440 | 250 | |
Номинальный разрядный ток 8/20 мкс, кА | 30 | 20 | 5 |
Максимальный разрядный ток 8/20 мкс, кА | 60 | 40 | 10 |
Уровень напряжения защиты, не более, кВ | 2 | 1,8 | 1 |
Классификационное напряжение, В | 700 | 650 | 530 |
Время реакции, не более, нс | 25 | ||
Количество полюсов | 1, 2, 3, 4 | 1, 2 | |
Условия эксплуатации | УХЛ4 | ||
Максимальное сечение присоединяемых проводников, кв.мм. | 25 | ||
Назначение | для защиты на вводе объекта и групповой воздушной линии (вторая ступень защиты) | для защиты на ответвлении от групповой линии (третья ступень защиты) | для защиты потребителей от остаточных бросков напряжения на вводном щите (четвертая ступень защиты) |
Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р 51992-2002 |
Габаритные и установочные размеры

Типовые схемы подключения

Комплектация
• Ограничитель ОПС.
• Упаковочная коробка.
• Руководство по эксплуатации. Паспорт.
