Кабель АВВГ

Подлежит обязательной сертификации в системе Госстандарта России. Подлежит обязательной сертификации в области пожарной безопасности.

Поскольку кабели АВВГ предназначены в основном для промышленного применения и рассчитаны на длительный срок службы, ГОСТ устанавливает жесткие требования по конструкционным, электрическим и механическим параметрам.

Описание и конструкция кабелей АВВГ

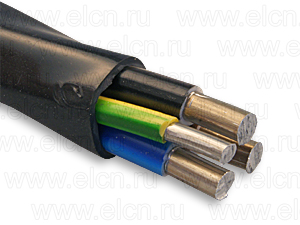

АВВГ - кабель силовой с алюминиевыми токопроводящими жилами с изоляцией и оболочкой из ПВХ-пластиката без защитных покровов (брони).

Расшифровка марки:

При заказе кабеля последовательно указываются: его обозначение с необходимыми добавлениями; число и сечение жил; рабочее напряжение в киловольтах через тире. Буквы «ож» в скобках рядом с сечением жил указывают на однозначное исполнение кабеля с монолитными жилами.

Пример обозначения: АВВГ-Т 3х25(ож) – 0,66 - кабель АВВГ в тропическом исполнении с тремя монолитными жилами сечением 25 мм² на напряжение 0,66 кВ

Кабели АВВГ могут иметь от одной до шести жил сечением от 2,5 мм² до 240 мм². Диапазон сечений жил в зависимости от их числа и рабочего напряжения кабеля показан в таблице:

Двухжильные кабели должны иметь жилы одинакового сечения. Трех-, четырех- и пятижильные кабели должны иметь все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Шестижильные кабели должны иметь четыре жилы равного сечения и две жилы меньшего сечения. Сечения нулевых жил (в случае меньшего сечения, чем основные) и жил заземления в зависимости от сечения основных жил до 50 мм² приведены ниже.

Наибольшее распространение среди кабелей с жилами неодинакового сечения имеют кабели с тремя основными и одной нулевой жилой (так называемые «три с плюсом»).

Двух- и трехжильные кабели сечением до 16 мм² включительно могут иметь плоское исполнение. В круглых кабелях изолированные жилы должны быть скручены, причем допускается скрутка с попеременным изменением направления.

Жилы могут иметь круглую форму, а начиная с 25 мм ² фасонную (секторную) форму. Жилы выполняются или монолитными, или свыше 25 мм² скрученными (число проволок: не менее 7 для сечений 25 и 35 мм²; не менее 19 для сечений 50, 70 и 95 мм²).

Изолированные жилы должны иметь отличительную расцветку, при этом изоляция нулевых жил должна быть голубого цвета, а изоляция жил заземления должна быть желто-зеленой. Также допускается цифровая маркировка жил.

Для повышения механической устойчивости в кабелях, предназначенных для прокладки в земле, пустое пространство между скрученными изолированными жилами должно быть заполнено жгутами или смесью из изоляционных материалов.

Оболочка должна быть наложена таким образом, чтобы она легко отделялась от изоляции жил. Для этого между изоляцией жил и оболочкой может быть проложена лавсановая лента. Цвет оболочки – преимущественно черный.

Номинальные и минимальные значения радиальной толщины изоляции для кабелей сечением до 50 мм² на рабочее напряжение 0,66 кВ и 1 кВ приведены в таблице.

Толщина оболочки кабелей АВВГ зависит от диаметра по скрутке изолированных жил под оболочкой. Номинальные и минимальные значения толщины оболочки приведены в таблице.

Условия монтажа и эксплуатации кабелей АВВГ

Эксплуатация кабеля при температуре окружающей среды от -50°С до +50°С. Рекомендуется для прокладки на открытом воздухе, в сухих и влажных производственных помещениях. Кабель АВВГ, имеющий заполнение между жилами, выполненное по ГОСТ, может прокладываться в земле при условии низкой коррозионной активности почвы и отсутствии значительных механических нагрузок. Может быть проложен без предварительного подогрева при температуре не ниже -15°С. Минимальный радиус изгиба при прокладке должен быть не менее 7,5 наружных диаметров кабеля. Не распространяет горение при одиночной прокладке. Срок службы – 30 лет.

Технические характеристики кабелей АВВГ

Электрическое сопротивление токопроводящих жил кабеля до 50 мм² на постоянном токе должно быть не более указанного в таблице.

Электрическое сопротивление изоляции на 1 км длины при температуре 20°С составляет не менее 7 – 12 МОм в зависимости от сечения жил.

Готовые кабели должны выдерживать испытания переменным напряжением частотой 50 Гц в течение 10 мин. Напряжение прикладывается между жилами и составляет 3 кВ для кабелей на номинальное напряжение 0,66 кВ и 3,5 кВ для кабелей на номинальное напряжение 1 кВ.

Требования к упаковке кабелей АВВГ

Кабели могут поставляться на барабанах или в бухтах. Диаметр шейки барабана или внутренний диаметр бухты должен быть не меньше, чем 15 наружных диаметров кабеля.

Стандартные длины кабеля должны составлять не менее 450 м для сечений до16 мм² и не менее 300 м для сечений от 25 до 70 мм². В одной поставочной партии допускается определенный процент кабелей длиной не менее 50 м. Длины кабеля при поставке в бухтах согласовываются между изготовителем и потребителем.

Требования к маркировке кабелей АВВГ

На оболочке не более чем через каждые 300 мм должен быть нанесен отличительный индекс завода-изготовителя и год выпуска кабеля. Для кабелей с диаметром под оболочкой менее 20 мм допускается применение маркировочной цветной нити.

На щеке барабана или ярлыке, прикрепленном к бухте или барабану, должны быть указаны:

На ярлыке должен быть проставлен штамп технического контроля и знак соответствия сертификации.

Требования к условиям хранения кабелей АВВГ

Кабели могут храниться в закрытых помещениях и под навесом. Допускается хранение кабелей на барабанах в обшитом виде на открытых площадках. Срок хранения кабеля в закрытом помещении – 10 лет, под навесом – 5 лет, на открытых площадках – 2 года.

Массогабаритные параметры кабелей АВВГ

Ориентировочные наружные размеры и массы отдельных кабелей сечением до 50 мм² для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для кабелей различных партий и производителей на 10% в меньшую или большую сторону.

Токи нагрузки кабелей АВВГ

Допустимые токи нагрузки для кабелей сечением до 50 мм², проложенных на воздухе, указаны в таблице.

Доступные методы контроля качества

Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позвпозволяют сделать предварительные выводы о качестве кабеля, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля ГОСТ может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в стандарте.

Визуальный осмотр
Могут быть проверены: число и расцветка жил, количество проволок в жиле, целостность изоляции и оболочки и легкость (без повреждений) их разделения.

Измерение конструкционных размеров
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки. Измерение диаметра проволок d_пр и расчет сечения жилы по формуле 0,785d_пр² N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил
Может быть проведено на готовом кабеле омметром с подходящим пределом измерения (для кабелей с небольшим сечением при нормальной длине в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км. Если кабель имеет скрученные жилы, полученные значения следует уменьшать в 1,02 раза. Особое внимание следует уделять хорошему контакту с измерительными проводами.

Испытание на навивание после выдержки при пониженной температуре
При наличии большой морозильной камеры бытового холодильника с температурой до -15°С можно проверить качество оболочки кабеля с наружным диаметром до 20 мм. Для этого отрезок кабеля длиной примерно 1,2 м, свернутый для компактности в кольцо диаметром не менее 40 см помещают в морозильник на 45 мин, после чего вынимают из камеры и за время не более 5 мин проводят навивание на цилиндр (барабан) полным витком сначала в одном направлении, потом в противоположном. Материал цилиндра (барабана) может быть любой – дерево, пластмасса, металл. Диаметр цилиндра (барабана) должен составлять 15(D_н + d) ±5% , где D_н – наружный диаметр кабеля в мм (для плоского толщина по оболочке), d – диаметр любой из основных изолированных жил в мм. Качественная оболочка при этом не должна иметь трещин и разрывов.
