Монтажный кабель МКЭШ

Кабель МКЭШ относится к категории соединительных кабелей и предназначен преимущественно для фиксированного межблочного и внутриблочного соединения различных электрических устройств. Рассчитан на работу в условиях напряжении 500 В переменного тока частоты до 400 Гц или до 700 В постоянного тока.

Основные преимущества монтажного универсального кабеля МКЭШ

Востребованность данного вида кабельной продукции имеет веские основания. Среди инженеров и проектировщиков электрических сетей провода МКЭШ ценятся за:

1. Устойчивость к внешним электромагнитным помехам.
2. Высокие механические показатели прочности.
3. Обеспечение защиты данных, в том числе и от несанкционированного доступа.
4. Пожарная безопасность, так как в исполнении нг(А) кабель не поддерживает горение.
5. Способность выдерживать значительные перепады температур.
6. Долгий срок службы.

Вышеперечисленные качества выступают гарантией того, что электросеть будет работать стабильно и надежно, выполняя свои задачи на 100% и не требуя дорогостоящего сервисного обслуживания.

Особенности конструкции кабеля МКЭШ

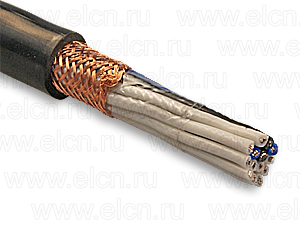

Аббревиатура МКЭШ обозначает «монтажный кабель в экране с защитным шлангом», что достаточно точно описывает конструктивные особенности данного вида продукции. Каждый провод МКЭШ состоит из следующих элементов:

• луженые токопроводящие жилы из меди, количество которых может варьироваться от 2 до 14;
• изоляция из поливинилхлоридного пластиката;
• экранирующий слой из оплетки медной проволокой;
• оболочка из ПВХ-пластиката.

Пример обозначение: МКЭШ 7×0,75 , где: 7 - это количество жил, а 0,75 – их сечение.

Использование в конструкции оплётки, плотность которой составляет не менее 65%, позволяет снизить влияние внешних электромагнитных излучений на внутренний провод кабеля и уменьшить паразитное излучение сигналов.

Так как экранированные кабели МКЭШ ориентированы в основном на промышленное использование с долгим сроком эксплуатации, то ГОСТом 10348-80 установлены строгие требования к готовой продукции, которые регламентируют конструкционные, электрические и механические параметры. Так, максимальный наружный диаметр для кабеля 2×0,35 равен 7,5 мм, а для 14×0,75 – 15 мм.

Диапазон выпускаемых сечений представлен следующими размерами: 0,35, 0,5, 0,75.

Технические характеристики монтажного кабеля МКЭШ

Провод МКЭШ характеризуется следующими свойствами:

• номинальное переменное напряжение – до 500В;
• номинальное постоянное напряжение – до 750В;
• диапазон рабочих температур – от от -50°С до +70°С;
• строительная длина – не менее 25 м;
• срок эксплуатации – 15 лет или наработка 10 тыс. часов;
• устойчивость к вибрационным нагрузкам 5000 Гц с ускорением до 40 g.

Данные величины рассчитаны на стандартные условия эксплуатации, которые предполагают относительную влажность воздуха не более 98% при температуре в 35°С.

Сфера применения МКЭШ

Кабель монтажный МКЭШ применяется там где необходимо обеспечить высокую чистоту электрического сигнала. Поэтому особенно востребован он при:

• подключении приборов контроля;
• устройстве систем сигнализации;
• монтаже коммуникационной аппаратуры АТС.

Оптимальным вариантом станет такой выбор при прохождении нескольких кабелей различного назначения в одном колодце, желобе или кабель канале. Особенно распространены такие условия на промышленных объектах, для которых характерен высокий уровень электрического шума.

Применяться кабель может как для внутренних, так и для внешних монтажных работ.

Зарубежным аналогом кабеля МКЭШ является провод LI-YCY, который также является экранированным и применяется для передачи данных в системах видеонаблюдения и компьютерной технике.

Требования к маркировке

Качественный кабель от надежного производителя обязательно должно иметь следующие данные, которые располагаются на ярлыке, прикрепленном к бухте или барабану:

• товарный знак торговой марки;
• полное условное обозначение кабеля, в котором указывается количество жил и их условное сечение;
• длина;
• дата изготовления;
• соответствие ГОСТ.

Реализуются провода МКЭШ в бухтах. Стандартная длина намотки может составлять от 150 до 300 метров, в зависимости от размера. Цена товара обычно указывается за 1 погонный километр. Вес приобретенной партии можно узнать с помощью таблиц, в которых отображено значение массы кабеля МКЭШ в зависимости от количества жил и сечения.

Методы контроля качества

Проверить качество приобретенного кабеля МКЭШ можно, не прибегая к услугам специализированной лаборатории. Однако следует помнить, что полученные данные не считаются экспертным заключением и носят предварительный характер.

При приеме партии рекомендуется воспользоваться следующими методами:

• Визуальный осмотр

Целью которого является проверка количества жил, а также число проволочек в жиле, наличие экранированного слоя (оплётки) и целостность защитного изоляционного покрытия.

• Измерение конструкционных размеров

Осуществляется при помощи измерительных инструментов с соответствующим делением. Позволяет проверить соответствие толщины изоляции, оболочки и наружного диаметра заявленным производителем. Расчет сечения жилы по формуле 0,785dпр² * N (где N – число проволок в жиле) не относится к строгим методам контроля, а может служить лишь косвенным основанием для более тщательной перепроверки.

• Измерение электрического сопротивления

Проводится с помощью омметра. Залогом верных данных служит хороший контакт кабеля с измерительными проводами. Соблюдение этих нехитрых рекомендаций и сотрудничество с проверенными поставщиками позволит обеспечить надлежащее качество электрических соединений и свести к минимуму риск перебоев электроэнергии по вине кабеля.
