Провод АППВ
Назначение
Провод АППВ предназначен для стационарной прокладки в закрытых помещениях и под навесом (при отсутствии прямого воздействия солнечного излучения и атмосферных осадков) в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В.
Купить провод АППВ вы можете обратившись в
Мы осуществляем продажу и доставку кабеля, провода и электрики в Подольске, Москве и по России.
Вы получаете гарантию энерго- и электробезопасности при использовании нашей продукции.
Если Вам известна установленная мощность потребления (либо ток) рассчитайте сечение кабеля
Провод АППВ в нашем Каталоге
Всего 4 позиций:
Выгодно!
Выгодно!
Код ОКП 355133.
Описание и конструкция проводов АППВ

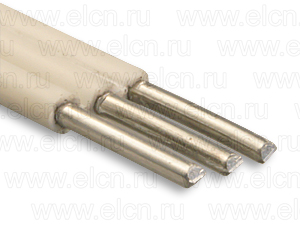

АППВ – провод с двумя или тремя алюминиевыми жилами, с изоляцией из ПВХ-пластиката.
Расшифровка обозначения проводов АППВ:
«А» в начале – алюминиевая жила;
«ПП» - провод, плоский;
«В» - изоляция из ПВХ-пластиката (винила).
Пример обозначения: АППВ 2,5 - провод АППВ с жилой сечением 2,5 мм 2
Провода АППВ предназначены в основном для бытового применения .
Диапазон выпускаемых сечений – от 2 до 6 мм2. Жилы выполняются только монолитными. Изоляция должна плотно прилегать к жиле и удаляться без повреждений жилы. Номинальные и минимальные значения радиальной толщины изоляции приведены в таблице.
| Номинальное сечение жил, мм2 | Номинальная толщина изоляции, мм | Минимальная толщина изоляции,мм |
|---|---|---|
| 2,5 | 0,8 | 0,62 |
| 4 | 0,8 | 0,62 |
| 6 | 0,8 | 0,62 |
Условия монтажа и эксплуатации кабеля АППВ
Эксплуатация допускается при температуре окружающей среды от - 50°С до температуры, при которой нагрев жил не превысит плюс 70°С. Монтаж должен производится при температуре не ниже -50°С. Минимальный радиус изгиба при прокладке – 10 наружных диаметров. Не распространяет горение при одиночной прокладке. Срок службы кабеля АППВ – не менее 15 лет.
Технические характеристики кабеля АППВ
Электрическое сопротивление токопроводящих жил на постоянном токе для проводов сечением до 50 мм2 при приемке и поставке должно быть не более указанного в таблице.
| Номинальное сечение жил, мм2 | 2,5 | 4 | 6 |
| Сопротивление Ом/км | 12,1 | 7,41 | 5,11 |
На период эксплуатации и хранения допускается увеличение указанных значений сопротивления жил на 20%.
Электрическое сопротивление изоляции на 1 км длины при температуре 20°С должно быть не менее 1 МОм при приемке и поставке и не менее 0,01 МОм на период эксплуатации и хранения.
Готовые провода при приемке и поставке должны выдерживать при погружении в воду без предварительной выдержки в ней испытания переменным напряжением 2000 В частотой 50 Гц в течение 5 мин, приложенным между жилой и водой (на период эксплуатации и хранения – 1000 В при тех же условиях). Провода АППВ должны выдерживать навивание при температуре минус 15°С на цилиндр (барабан) диаметром, равным 5 наружным диаметрам провода (на специальной установке непосредственно в холодильной камере).
Требования к упаковке проводов АППВ
Провода должны поставляться в бухтах. Диаметр бухты не регламентируется, но не должен быть меньше, чем 20 наружных диаметров провода.
Строительная длина должна быть не менее 100 м. В одной поставочной партии допускается не более 10% проводов длиной не менее 20 м.
Требования к маркировке проводов АППВ
На ярлыке, прикрепленном к бухте или барабану, или на щеке барабана должны быть указаны:
- условное обозначение провода (полное с указанием числа жил и сечения);
- длина в метрах;
- дата изготовления (год, месяц);
- обозначение ТУ.
На ярлыке должен быть проставлен штамп технического контроля .
Требования к условиям хранения проводов АППВ
По условиям климатического исполнения провода АППВ должны храниться в закрытых помещениях.
