Кабель ВВГнг-FRLS
Назначение
Кабель ВВГнг(А) FRLS – кабель силовой огнестойкий, предназначен для передачи и распределения электрической энергии в стационарных установках с номинальным переменным напряжением 0,66, 1, 3 и 6 кВ и частотой 50 Гц. Применяется в электропроводке в операционных отделениях больниц, цепей аварийного электроснабжения и питания оборудования, функционирующего при пожаре. Купить в Москве качественный огнестойкий провод по приемлемой цене можно, позвонив в отдел продаж или в нашем интернет-магазине.
Купить кабель ВВГнг-FRLS вы можете обратившись в
Мы осуществляем продажу и доставку кабеля, провода и электрики в Подольске, Москве и по России.
Вы получаете гарантию энерго- и электробезопасности при использовании нашей продукции.
Если Вам известна установленная мощность потребления (либо ток) рассчитайте сечение кабеля
Код ОКП 35 2122 1100.
Кабели ВВГнг-FRLS изготавливаются по ТУ в соответствии с требованиями ГОСТ 16442-80.Подлежит обязательной сертификации в системе Госстандарта России. Подлежит обязательной сертификации в области пожарной безопасности.
Срок службы кабелей 30 лет. Гарантийный срок эксплуатации - 5 лет. Гарантийный срок исчисляют с даты ввода кабелей в эксплуатацию.

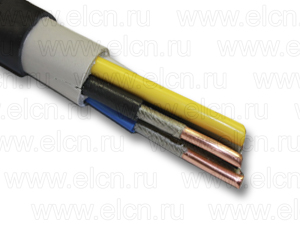

Описание и конструкция кабеля силового ВВГнг-FRLS
Силовой кабель ВВГнг-FRLS - кабель с медными токопроводящими жилами с изоляцией и оболочкой из ПВХ-пластиката без защитных покровов (брони). К обозначению марки кабеля ВВГдобавляются буквы «нг-FRLS» если изоляция и оболочка кабеля выполнена из пластиката являющимся огнестойким и мало выделяющим вредные вещества.
Расшифровка обозначения:
- первая «В» - изоляция из ПВХ-пластиката являющимся огнестойким и мало выделяющим вредные вещества;
- вторая «В» - оболочка из ПВХ-пластиката являющимся огнестойким и мало выделяющим вредные вещества;
- «Г» - отсутствие брони (голый).
Кабели ВВГнг-FRLS могут иметь от одной до шести жил сечением от 1,5 мм2до 240 мм2.
Диапазон сечений жил в зависимости от их числа и рабочего напряжения кабеля показан в таблице.
| Число жил | Номинальное сечение,мм2 | |
|---|---|---|
| кабель на 0,66 кВ | кабель на 1 кВ | |
| 1,2,3,4 | 1,5 - 50 | 1,5 - 240 |
| 5,6 | 1,5 - 25 | 1,5 - 25 |
Двухжильные кабели должны иметь жилы одинакового сечения. Трех-, четырех- и пятижильные кабели должны иметь все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Шестижильные кабели должны иметь четыре жилы равного сечения и две жилы меньшего сечения.
Сечения нулевых жил (в случае меньшего сечения, чем основные) и жил заземления в зависимости от сечения основных жил до 50 мм2 приведены ниже.
| Основные жилы | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
| Нулевая жила | 1,5 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 16 | 25 |
| Жила заземления | 1,0 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 | 16 | 16 |
Номинальные и минимальные значения толщины изоляции для кабелей сечением до 50 мм2 на рабочее напряжение 0,66 кВ и 1 кВ приведены в таблице. Верхнее предельное отклонение не нормируют.
| Напряжение кабеля, кв | Номинальное сечение жил, мм | Номинальная толщина изоляции, мм | Минимальная толщина изоляции,мм |
|---|---|---|---|
| 0,66 | 1 - 2,5 | 0,6 | 0,44 |
| 4 и 6 | 0,7 | 0,53 | |
| 10 и 16 | 0,9 | 0,71 | |
| 25 и 35 | 1,1 | 0,89 | |
| 50 | 1,3 | 1,07 | |
| 1 | 1-2,5 | 0,8 | 0,62 |
| 4-16 | 1,0 | 0,8 | |
| 25 и 35 | 1,2 | 0,98 | |
| 50 | 1,4 | 1,16 |
Толщина оболочки кабелей ВВГ зависит от диаметра по скрутке изолированных жил под оболочкой. Номинальные и минимальные значения толщины оболочки приведены в таблице. Верхнее предельное отклонение не нормируется
| Диаметр под оболочкой, мм | Номинальная толщина изоляции, мм | Минимальная толщина изоляции,мм |
|---|---|---|
| До 6 | 1,2 | 0,92 |
| 6 – 15 | 1,5 | 1,18 |
| 15 – 20 | 1,7 | 1,35 |
| 20 – 30 | 1,9 | 1,52 |
| 30 – 40 | 2,1 | 1,69 |
Условия монтажа и эксплуатации кабеля силового ВВГнг-FRLS
Кабель ВВГнг-FRLS изготавливается для применения на промышленных объектах и в жилых зданиях, а также для использования на атомных электростанциях (АС), при условии что он будет прокладываться вне гермозоны в электрических системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г –01-011) Кабели могут прокладыватся в сооружениях с очень высокими требованиями к пожарной безопасности, а также в взрывоопасных зонах всех классов, за исключением зон класса В-1. Материалы, использующиеся в оболочке и изоляции кабеля ВВГнг-FRLS, являются огнестойкими и мало выделяющими вредные вещества. В результате применения кабеля с индексом FRLS обеспечиваются максимальные условия для обеспечения безопасности людей и оборудования в случае возникновения пожара.
Кабели предназначены для групповой прокладки и выдерживают воздействие открытого огня. Кабели используется для эксплуатации в стационарных установках. Не рекомендуется использовать для прокладки в земле.
Кабели предназначены для эксплуатации в при температуре окружающей среды от +50°С до -50°С, относительной влажности воздуха до 98 % при температуре до 35°С.
Может быть проложен без предварительного подогрева при температуре не ниже -15°С. Минимальный радиус изгиба при прокладке должен быть не менее 7,5 наружных диаметров кабеля
Технические характеристики кабеля силового ВВГнг-FRLS
Жилы должны быть однопроволочными или многопроволочными. Жилы до 16 мм2 выполняются только однопроволочными, свыше 16 мм2 могут быть также многопроволочными, т.е. скрученными из отдельных проволок (число проволок: не менее 7 для сечений 16, 25 и 35 мм2; не менее 19 для сечений 50, 70 и 95 мм2).
Токопроводящие жилы должны быть изолированы и иметь отличительную расцветку. Изоляция нулевых жил должна быть голубого (светло-синего) цвета.
Изоляция жил заземления должна быть двухцветной (зелено-желтой расцветки).
Цветовая маркировка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Также допускается цифровая маркировка жил.
Изолированные жилы кабелей должны быть скручены, пустое пространство между скрученными изолированными жилами должно быть заполнено жгутами или смесью из изоляционных материалов.
Оболочка должна быть наложена таким образом, чтобы она легко отделялась от изоляции жил. Для этого между изоляцией жил и оболочкой может быть проложена лавсановая лента. Цвет оболочки – преимущественно черный.
Кабели с секторными жилами могут быть изготовлены без заполнения.
Двухжильные и трехжильные кабели с жилами сечением до 16 мм2включительно могут иметь изолированные жилы, уложенные в одной плоскости - кабели в плоском исполнении. В таком случае к обозначению кабеля ВВГнг-FRLS – через дефис добавляют букву «П» пример: ВВГнг-FRLS-П.
Допускается скручивать изолированные жилы кабелей на напряжение до 1 кВ включительно с изменением направления скрутки.
Требования к упаковке кабеля силового ВВГнг-FRLS
Кабели могут поставляться на барабанах или в бухтах. Диаметр шейки барабана или внутренний диаметр бухты должен быть не меньше, чем 15 наружных диаметров кабеля.
Стандартные длины кабеля должны составлять не менее 450 м для сечений до 16 мм2 и не менее 300 м для сечений от 25 до 70 мм2. В одной поставочной партии допускается определенный процент кабелей длиной не менее 50 м. Длины кабеля при поставке в бухтах согласовываются между изготовителем и потребителем.
Требования к маркировке кабеля силового ВВГнг-FRLS
На оболочке не более чем через каждые 300 мм должен быть нанесен отличительный индекс завода-изготовителя и год выпуска кабеля. Для кабелей с диаметром под оболочкой менее 20 мм допускается применение маркировочной цветной нити.
На щеке барабана или ярлыке, прикрепленном к бухте или барабану, должны быть указаны:
- условное обозначение кабеля (полное с указанием числа жил и сечения);
- длина кабеля в метрах и число отрезков;
- масса брутто или нетто при поставке в бухтах в килограммах;
- дата изготовления (год, месяц);
- номер барабана или бухты.
На ярлыке должен быть проставлен штамп технического контроля и знак соответствия сертификации.
Требования к условиям хранения кабеля силового ВВГнг-FRLS
Кабели могут храниться в закрытых помещениях и под навесом. Допускается хранение кабелей на барабанах в обшитом виде на открытых площадках. Срок хранения кабеля в закрытом помещении – 10 лет, под навесом – 5 лет, на открытых площадках – 2 года.
Массогабаритные параметры кабеля силового ВВГнг-FRLS
Ориентировочные наружные размеры и массы отдельных кабелей сечением до 50 мм2 для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для кабелей различных партий и производителей на 10% в меньшую или большую сторону.
| Сечение | Значение наружного размера для целей упаковки и транспортировки, мм | Значение массы для целей упаковки и транспортировки, кг/км |
|---|---|---|
| Плоские кабели | (а х в) | |
| 2х1,5 | 5 х 7,5 | 70 |
| 2х2,5 | 5,5 х 8 | 90 |
| 2х4 | 6 х 9,5 | 140 |
| 2x6 | 7 х 10,5 | 180 |
| 3х1,5 | 5 х 9,5 | 95 |
| 3х1,5 | 5,5 х 11 | 135 |
| 3х4 | 6 х 13 | 200 |
| Кабели со скрученными жилами | Диаметр | |
| 3х1,5 | 8 | 90 |
| 3х2,5 | 9,5 | 135 |
| 3х4 | 11 | 200 |
| 3х6 | 12 | 260 |
| 3х10 | 14,5 | 410 |
| 3х16 | 17 | 590 |
| 3х25 | 20,5 | 810 |
| 3х35 | 23 | 1300 |
| 3х50 | 27 | 1700 |
| 3х4+1х2,5 | 12 | 230 |
| 3х6+1х4 | 14 | 310 |
| 3х10+1х6 | 16 | 480 |
| 3х16+1х10 | 19 | 650 |
| 4х1,5 | 8,5 | 110 |
| 4х2,5 | 10 | 170 |
| 4х4 | 12 | 240 |
| 4х6 | 13 | 320 |
| 4х10 | 16 | 510 |
| 4х16 | 19 | 750 |
| 4х25 | 23 | 1150 |
| 4х35 | 26 | 1550 |
| 4х50 | 31 | 2200 |
| 5х1,5 | 9,5 | 135 |
| 5х2,5 | 11 | 205 |
| 5х4 | 13 | 300 |
| 5х6 | 14 | 405 |
| 5х10 | 17,5 | 630 |
| 5х16 | 21 | 950 |
| 5х25 | 26 | 1450 |
| 5х35 | 29 | 1900 |
| 5х50 | 35 | 2700 |
Токи нагрузки кабеля силового ВВГнг-FRLS
Допустимые токи нагрузки для кабелей сечением до 50 мм2, проложенных на воздухе, указаны в таблице.
| Число жил | Допустимый ток нагрузки, А | ||
|---|---|---|---|
| С двумя жилами | С тремя жилами | С четырьмя | |
| 1,5 | 24 | 21 | 19 |
| 2,5 | 33 | 28 | 26 |
| 4 | 44 | 37 | 34 |
| 6 | 56 | 49 | 45 |
| 10 | 76 | 66 | 61 |
| 16 | 101 | 87 | 81 |
| 25 | 134 | 115 | 107 |
| 35 | 166 | 141 | 131 |
| 50 | 208 | 177 | 165 |
Доступные методы контроля качества кабеля силового ВВГнг-FRLS
Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве кабеля, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля ГОСТ может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в стандарте.
Визуальный осмотр.
Могут быть проверены: число и расцветка жил, количество проволок в жиле, целостность изоляции и оболочки и легкость (без повреждений) их разделения.
Измерение конструкционных размеров.
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки. Измерение диаметра проволок dпр и расчет сечения жилы по формуле 0,785dпр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.
Измерение электрического сопротивления токопроводящих жил.
Может быть проведено на готовом кабеле омметром с подходящим пределом измерения (для кабелей с небольшим сечением при нормальной длине в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км. Если кабель имеет скрученные жилы, полученные значения следует уменьшать в 1,02 раза. Особое внимание следует уделять хорошему контакту с измерительными проводами.
Испытание на навивание после выдержки при пониженной температуре.
При наличии большой морозильной камеры бытового холодильника с температурой до -15°С можно проверить качество оболочки кабеля с наружным диаметром до 20 мм. Для этого отрезок кабеля длиной примерно 1,2 м, свернутый для компактности в кольцо диаметром не менее 40 см помещают в морозильник на 45 мин, после чего вынимают из камеры и за время не более 5 мин проводят навивание на цилиндр (барабан) полным витком сначала в одном направлении, потом в противоположном. Материал цилиндра (барабана) может быть любой – дерево, пластмасса, металл. Диаметр цилиндра (барабана) должен составлять 15(Dн + d) ±5% , где Dн – наружный диаметр кабеля в мм (для плоского толщина по оболочке), d – диаметр любой из основных изолированных жил в мм. Качественная оболочка при этом не должна иметь трещин и разрывов.
