Кабель ВВГнг-LS

Код ОКП 35 2122 1100.

Подлежит обязательной сертификации в системе Госстандарта России. Подлежит обязательной сертификации в области пожарной безопасности.

Срок службы кабелей 30 лет. Гарантийный срок эксплуатации - 5 лет. Гарантийный срок исчисляют с даты ввода кабелей в эксплуатацию.

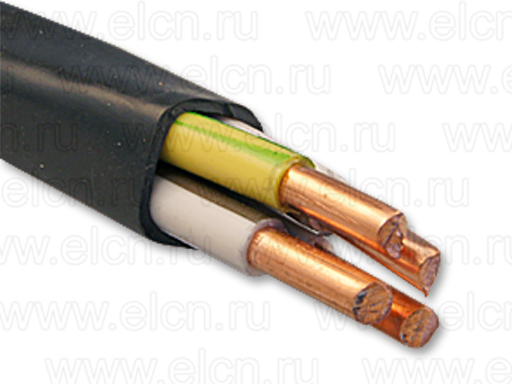

Описание и конструкция кабеля ВВГнг-LS

Провод ВВГнг-LS - кабель силовой с медными токопроводящими жилами с изоляцией и оболочкой из ПВХ-пластиката без защитных покровов (брони). К обозначению марки кабеля ВВГ добавляются буквы «нг-LS» если изоляция и оболочка кабеля выполнена из пластиката, не распространяющего горения и низким дымо/газоотделением.

Кабель ВВГнг-LS может иметь от одной до шести жил сечением от 1,5 мм²до 240 мм².

Диапазон сечений жил в зависимости от их числа и рабочего напряжения кабеля показан в таблице.

Двухжильные кабели должны иметь жилы одинакового сечения. Трех-, четырех- и пятижильные кабели должны иметь все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Шестижильные кабели должны иметь четыре жилы равного сечения и две жилы меньшего сечения.

Сечения нулевых жил (в случае меньшего сечения, чем основные) и жил заземления в зависимости от сечения основных жил до 50 мм² приведены ниже.

Номинальные и минимальные значения  толщины изоляции для кабелей сечением до 50 мм² на рабочее напряжение 0,66 кВ и 1 кВ приведены в таблице. Верхнее предельное отклонение не нормируют.

Толщина оболочки провода ВВГ-LS зависит от диаметра по скрутке изолированных жил под оболочкой. Номинальные и минимальные значения толщины оболочки приведены в таблице. Верхнее предельное отклонение не нормируется

Условия монтажа и эксплуатации кабеля силового ВВГнг-LS

Область применения кабеля ВВГнг-LS в соответствии с «Едиными техническими указаниями по выбору и применению электрических кабелей»: кабели применяются для прокладки в кабельных сооружениях и помещениях для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.

Кабель ВВГнг-LS применяется для прокладки в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации; для прокладки в сухих или сырых помещениях(тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, к которым предъявляются повышенные требования пожарной безопасности. Кабель ВВГнг LS рекомендуется прокладывать в блоках и на специальных кабельных эстакадах. Кабель ВВГнг LS применяется в системе электроснабжения собстсвенных нужд нормальной эксплуатации АЭС и в системе аварийного электроснабжения при прокладке внутри герметичной зоны реакторного отделения. Не рекомендуется использовать для прокладки в земле.

Кабели предназначены для эксплуатации при температуре окружающей среды от +50°С до -50°С, относительной влажности воздуха до 98 % при температуре до 35°С.Может быть проложен без предварительного подогрева при температуре не ниже -15°С. Минимальный радиус изгиба при прокладке должен быть не менее 7,5 наружных диаметров кабеля.

Технические характеристики кабеля силового ВВГнг-LS

Жилы должны быть однопроволочными или многопроволочными. Жилы до 16 мм² выполняются только однопроволочными, свыше 16 мм² могут быть также многопроволочными, т.е. скрученными из отдельных проволок (число проволок: не менее 7 для сечений 16, 25 и 35 мм²; не менее 19 для сечений 50, 70 и 95 мм²).

Токопроводящие жилы должны быть изолированы и иметь отличительную расцветку. Изоляция нулевых жил должна быть голубого (светло-синего) цвета.

Изоляция жил заземления должна быть двухцветной (зелено-желтой расцветки).

Цветовая маркировка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Также допускается цифровая маркировка жил.

Изолированные жилы кабелей должны быть скручены, пустое пространство между скрученными изолированными жилами должно быть заполнено жгутами или смесью из изоляционных материалов.

Оболочка должна быть наложена таким образом, чтобы она легко отделялась от изоляции жил. Для этого между изоляцией жил и оболочкой может быть проложена лавсановая лента. Цвет оболочки – преимущественно черный.

Кабели с секторными жилами могут быть изготовлены без заполнения.

Двухжильные и трехжильные кабели с жилами сечением до 16 мм² включительно могут иметь изолированные жилы, уложенные в одной плоскости - кабели в плоском исполнении. В таком случае к обозначению кабеля ВВГнг-LS – через дефис добавляют букву «П» пример: ВВГнг-LS-П.

Допускается скручивать изолированные жилы кабелей на напряжение до 1 кВ включительно с изменением направления скрутки.

Требования к упаковке кабеля силового ВВГнг-LS

Кабели могут поставляться на барабанах или в бухтах. Диаметр шейки барабана или внутренний диаметр бухты должен быть не меньше, чем 15 наружных диаметров кабеля.

Стандартные длины кабеля должны составлять не менее 450 м для сечений до16 мм² и не менее 300 м для сечений от 25 до 70 мм². В одной поставочной партии допускается определенный процент кабелей длиной не менее 50 м. Длины кабеля при поставке в бухтах согласовываются между изготовителем и потребителем.

Требования к маркировке кабеля силового ВВГнг-LS

На оболочке не более чем через каждые 300 мм должен быть нанесен отличительный индекс завода-изготовителя и год выпуска кабеля. Для кабелей с диаметром под оболочкой менее 20 мм допускается применение маркировочной цветной нити.

На щеке барабана или ярлыке, прикрепленном к бухте или барабану, должны быть указаны:

На ярлыке должен быть проставлен штамп технического контроля и знак соответствия сертификации.

Требования к условиям хранения кабеля силового ВВГнг-LS

Кабели могут храниться в закрытых помещениях и под навесом. Допускается хранение кабелей на барабанах в обшитом виде на открытых площадках. Срок хранения кабеля в закрытом помещении – 10 лет, под навесом – 5 лет, на открытых площадках – 2 года.

Массогабаритные параметры кабеля силового ВВГнг-LS

Ориентировочные наружные размеры и массы отдельных кабелей сечением до 50 мм² для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для кабелей различных партий и производителей на 10% в меньшую или большую сторону.

Токи нагрузки кабеля силового ВВГнг-LS

Допустимые токи нагрузки для кабелей сечением до 50 мм², проложенных на воздухе, указаны в таблице.

Доступные методы контроля качества кабеля силового ВВГнг-LS

Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве кабеля, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля ГОСТ может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в стандарте.

Визуальный осмотр.
Могут быть проверены: число и расцветка жил, количество проволок в жиле, целостность изоляции и оболочки и легкость (без повреждений) их разделения.

Измерение конструкционных размеров.
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки. Измерение диаметра проволок dпр и расчет сечения жилы по формуле 0,785dпр²N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил
Может быть проведено на готовом кабеле омметром с подходящим пределом измерения (для кабелей с небольшим сечением при нормальной длине в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км. Если кабель имеет скрученные жилы, полученные значения следует уменьшать в 1,02 раза. Особое внимание следует уделять хорошему контакту с измерительными проводами.

Испытание на навивание после выдержки при пониженной температуре.
При наличии большой морозильной камеры бытового холодильника с температурой до -15°С можно проверить качество оболочки кабеля с наружным диаметром до 20 мм. Для этого отрезок кабеля длиной примерно 1,2 м, свернутый для компактности в кольцо диаметром не менее 40 см помещают в морозильник на 45 мин, после чего вынимают из камеры и за время не более 5 мин проводят навивание на цилиндр (барабан) полным витком сначала в одном направлении, потом в противоположном. Материал цилиндра (барабана) может быть любой – дерево, пластмасса, металл. Диаметр цилиндра (барабана) должен составлять 15(Dн + d) ±5% , где Dн – наружный диаметр кабеля в мм (для плоского толщина по оболочке), d – диаметр любой из основных изолированных жил в мм. Качественная оболочка при этом не должна иметь трещин и разрывов.
