Кабель КСВВ
Назначение
Кабель КСВВ используется для монтирования систем связи, различных телекоммуникаций, а также сигнализации при напряжении, которое не превышает 250 Вольт переменного тока. КСВВ применяется для производства неподвижной прокладки внутри помещений, а также снаружи их при удовлетворительной защите от воздействий солнечного света, осадков в виде дождя и снега, и возможных механических повреждений.
Купить кабель КСВВ вы можете обратившись в
Мы осуществляем продажу и доставку кабеля, провода и электрики в Подольске, Москве и по России.
Вы получаете гарантию энерго- и электробезопасности при использовании нашей продукции.
Кабель КСВВ в нашем Каталоге
Всего 15 позиций:
Код ОКП 35 8111.
Кабель КСВВ не включен в "Единый перечень продукции, подлежащей обязательной сертификации" и " Единый перечень продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствии".
Минимальный срок службы кабеля КСВВ 12 лет.

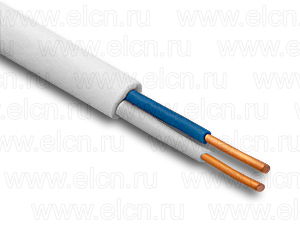

Описание и конструкция кабеля КСВВ
Токопроводящие жилы из медной проволоки диаметром 0,4, 0,50, 0,64 или 0,80 мм.
Изоляция ПВХ-пластикатом.
Оболочка из ПВХ-пластиката/ Возможно изготовление с оболочкой из светостабилизированного полиэтилена.
Жилы однопроволочные.
Жилы располагаются параллельно или скручены. Количество жил: 2-20.
Условия монтажа и эксплуатации кабеля КСВВ
Вид климатического исполнения (по ГОСТ 15150-69): УХЛ и Т категории размещения 2, 3, 4.
Окружающая среда - от -40°С до +60°С.
В условиях монтажных изгибов - до 0°С,
Повышенная влажность воздуха - до 98% при температуре - до 35°С;
Минимальный радиус изгиба - 10 номинальных наружных диаметров кабеля.
Технические характеристики кабеля КСВВ
| Наименование параметра | Номинальный диаметр токопроводящих жил, мм | |||
|---|---|---|---|---|
| 0,4 | 0,5 | 0,64 | 0,8 | |
| Электрическое сопротивление жилы, Ом/км, не более | 148 | 94 | 58 | 36 |
| Сопротивление изоляции на длине 1 км при температуре 20°С и нормальной относительной влажности, не менее МОм: | 50 | |||
| Число жил | 2 | 4 | ||||||
|---|---|---|---|---|---|---|---|---|
| Диаметр жилы, мм | 0,4 | 0,5 | 0,64 | 0,8 | 0,4 | 0,5 | 0,64 | 0,8 |
| Наружный диаметр кабеля, мм, не более | 2,7 | 2,8 | 3,4 | 3,8 | 3,0 | 3,2 | 3,9 | 4,4 |
| Число жил | 6 | 8 | 10 | 12 | |||||
|---|---|---|---|---|---|---|---|---|---|
| Диаметр жилы, мм | 0,4 | 0,5 | 0,64 | 0,4 | 0,5 | 0,4 | 0,5 | 0,4 | 0,5 |
| Наружный диаметр кабеля, мм, не более | 3,5 | 3,7 | 3,8 | 4,0 | 4,2 | 4,3 | 4,7 | 4,6 | 5,0 |
| Число жил | 14 | 16 | 18 | 20 | |||||
|---|---|---|---|---|---|---|---|---|---|
| Диаметр жилы, мм | 0,4 | 0,5 | 0,4 | 0,5 | 0,4 | 0,5 | 0,4 | 0,5 | |
| Наружный диаметр кабеля, мм, не более | 4,9 | 5,3 | 5,2 | 5,7 | 5,5 | 6,0 | 5,9 | 6,5 | |
Массогабаритные параметры кабеля КСВВ
| Число жил | 2 | 4 | ||||||
|---|---|---|---|---|---|---|---|---|
| Диаметр жилы, мм | 0,4 | 0,5 | 0,64 | 0,8 | 0,4 | 0,5 | 0,64 | 0,8 |
| Длина бухты, м | 500 | 500 | 500 | 200 | 200 | 200 | 200 | 200 |
| Масса 1 км кабеля брутто, кг | 6,2 | 9,1 | 12,6 | 15,0 | 9,1 | 11,5 | 22,0 | 26,2 |
| Число жил | 6 | 8 | 10 | 12 | |||||
|---|---|---|---|---|---|---|---|---|---|
| Диаметр жилы, мм | 0,4 | 0,5 | 0,64 | 0,4 | 0,5 | 0,4 | 0,5 | 0,4 | 0,5 |
| Длина бухты, м | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Масса 1 км кабеля брутто, кг | 14,2 | 17,0 | 32,0 | 20,0 | 24,5 | 24,0 | 29,8 | 28,6 | 32,8 |
| Число жил | 14 | 16 | 18 | 20 | |||||
|---|---|---|---|---|---|---|---|---|---|
| Диаметр жилы, мм | 0,4 | 0,5 | 0,4 | 0,5 | 0,4 | 0,5 | 0,4 | 0,5 | |
| Длина бухты, м | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Масса 1 км кабеля брутто, кг | 33,0 | 43,0 | 38,0 | 52,2 | 42,8 | 57,9 | 47,8 | 63,5 | |
Доступные методы контроля качества
Визуальный осмотр.
Могут быть проверены: число и расцветка жил, количество проволок в жиле, целостность изоляции и оболочки и легкость (без повреждений) их разделения.
Измерение конструкционных размеров
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки. Измерение диаметра проволок и расчет сечения жилы по формуле 0,785dпр2 (где N– число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.
