Кабель для видеонаблюдения

Назначение

Кабель комбинированный КВК-2П ( кабель для систем видеонаблюдения) применяется для передачи видеосигналов в системах видеонаблюдения с одновременным подводом питающего напряжения.

Комбинированные кабели КВК, КВТ, 3C2V+2x0.5, RG59+2x0.75+0.22 предназначены для передачи видеосигналов с одновременным подключением напряжения питания и/или сигналов управления в системах видеонаблюдения.

Код ОКП: 35 8812.

Кабель видеонаблюдения изготавливается по ТУ производителей. Не входит в « Единый перечень продукции, подлежащей обязательной сертификации» и «Единый перечень продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствии. Применение такого кабеля позволяет существенно снизить трудозатраты при монтаже систем видеонаблюдения.

Описание и конструкция кабеля видеонаблюдения

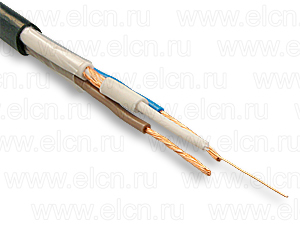

Кабели для видеонаблюдений КВК и КВТ состоят из радиочастотного кабеля РК75-2-11 и двух жил питания (провод НВМ), объединенных единой оболочкой из поливинилхлоридного пластиката.

Кабель 3C2V+2x0.5 состоит из радиочастотного кабеля 3C2V и двух жил питания (провод ПВ1), объединенных единой оболочкой из поливинилхлоридного пластиката.

Кабель RG59+2x0.75+0.22 состоит из радиочастотного кабеля RG59, двух жил питания и жилы аудиоканала (провода ПВ3) объединенных единой оболочкой из поливинилхлоридного пластиката.

Условия монтажа и эксплуатации кабеля видеонаблюдения

Технические характеристики кабеля видеонаблюдения

Коэффициент затухания радиочастотного кабеля при частоте 3000 МГц – не более 2,5 дБ/м;
Электрическое сопротивление изоляции провода питания, пересчитанное на 1 км длины, при температуре 20°С – не менее 10000 МОм;
Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины, при температуре 20°С для сечения 0.50 мм – не более 39,6 Ом, для сечения 0.75 мм – не более 25.5 Ом.
