Зажимы ответвительные NILED
Назначение
Ответвительные герметичные зажимы предназначены для выполнения ответвлений от магистральных СИП медными или алюминиевыми проводами. Они обеспечивают надежный электрический контакт методом прокалывания изоляции жил проводов магистрали и ответвительной линии.
Купить зажимы ответвительные NILED вы можете обратившись в
Мы осуществляем продажу и доставку кабеля, провода и электрики в Подольске, Москве и по России.
Вы получаете гарантию энерго- и электробезопасности при использовании нашей продукции.
Зажимы ответвительные NILED в нашем Каталоге
Всего 25 позиций:
Зажим ответвительный для ответвления от магистрали проводов ввода в дом Р 645.
Применяется для соединения СИП магистрали сечением 6-150 мм2 с изолированными жилами ответвлений сечением 4-35 мм2(медь или алюминий).
Вместо зажима Р 645 возможно применение зажимов с раздельной затяжкой болтов Р 71, Р 72 или Р 74. (см. раздел «Влагозащищенные зажимы»).
Малогабаритный ответвительный зажим P 4.
Специально для России в зажиме Р 616 применена новая конструкция контактных пластин из луженой меди, которые обеспечивают надежный контакт с проводами малых сечений (1,5-2,5 мм2) отечественного производства.
Разработан для уличного освещения и подключения проводов абонента.Применяется для соединения жил магистрали 6-95 мм2 с проводами сечением 1,5-10 мм2.
Специально для России в зажиме P4 применена новая конструкция контактных пластин из луженой меди, две контактные пластины обеспечивают надежный контакт с проводами малых сечений (1,5 мм2) отечественного производства.
Зажим ответвительный для ответвления от магистрали проводов ввода в дом Р 616R
Применяется для соединения жил магистрали сечением 6-95 мм2 в магистрали с жилами сечением 1,5-16 мм2 для уличного освещения или ввода в дом.
Для уличного освещения или ввода в дом можно также применять зажимы с раздельной затяжкой болтов Р 21.
Зажим ответвительный для ответвления магистральных проводов Р 70
Для соединения СИП магистрали сечением 25-150 мм2 с жилами ответвлений сечением 25-95 мм2 (медь или алюминий).
Для соединения жил магистрали можно также применять зажим с раздельной затяжкой болтов Р 151+BI сечением 35-150 мм2/ 6-95 мм2 (медь или алюминий).
Соответствие нормам: NFC 33 0 20/
Зажимы рассчитаны на монтаж и эксплуатацию при низких температурах: монтаж от - 20°С, эксплуатация от - 60°С.
Коррозионная стойкость металлических деталей испытывается в камере соляного тумана и в камере влажного газа SO2.
Контактные пластины зажимов НИЛЕД имеют пирамидальную форму, благодаря этому достигается быстрый электрический контакт и исключается попадание воды в провод.
Монтаж ответвительных зажимов фирмы НИЛЕД обеспечивает минимальную потерю механической прочности фазного и нулевого провода(в соответствии с действующими отечественными нормами и стандартом CENELEC).
Испытания на прочность изоляции зажимов осуществляются в баке с водой в течение 1 минуты действующим значением на пряжения 6 кВ.
Назначение ответвительных зажимов
Используются для нескольких ответвлений из одной точки.
Технические характеристики ответвительных зажимов
Предназначены для алюминиевых или медных изолированных жил.
Контроль над усилием затяжки болтов осуществляется срывной шестигранной головкой 13 мм.
Изоляция испытана напряжением 6 кВ (в течение 1 мин в воде).
Болт имеет срывную головку из алюминиевого сплава. Корпус ответвительного зажима поставляется в открытом виде, что облегчает его монтаж.
В моделях P 70 / P 150 / P 240 защитный колпачок выполнен съемным.
Особенности ответвительных зажимов
Демонтаж возможен (вторичный монтаж не допускается).
Зажимы данного типа допускают выполнение работ на линии под напряжением.
Головка болта затягивается при помощи изолированного торцевого гаечного ключа CL 13 Click (допускается также применение рожкового или накидного гаечного ключа 13 мм).
| Позиция | Сечение жил, мм2 | Болт | Макс. нагрузка I , А | Масса, г | Кол-во в упаковке, шт. | |||
|---|---|---|---|---|---|---|---|---|
| Магистрали | Ответвления | Кол-во болтов | Усилие затяжки,Нм | Размер головки, мм | ||||
| Р 616 | 6-150 | 1,5-16 | 1 | 10 | 13 | 150 | 60 | 100 |
| Р 645 | 6-150 | 4-35 | 1 | 14 | 13 | 250 | 125 | 100 |
| Р 70 | 25-150 | 25-95 | 1 | 14 | 13 | 500 | 180 | 80 |
| Р 150 | 35-150 | 35-150 | 2 | 16 | 13 | 650 | 260 | 80 |
| Р 240 | 70-150 | 70-240 | 2 | 22 | 17 | 700 | 280 | 80 |
Соответствие нормам: HN 33 S 63.
Характеристика ответвительных зажимов
Предназначены для алюминиевых или медных изолированных жил.
Контроль над усилием затяжки болтов осуществляется срывной шестигранной головкой 13 мм.
Изоляция испытана напряжением 6 кВ (в течение 1 мин в воде).
Болт со стороны магистрали имеет срывную головку из алюминиевого сплава.
Ответвительные герметичные зажимы с раздельной затяжкой болтов типа Р 617, Р 619, Р 14
Назначение ответвительных зажимов
Используются для нескольких ответвлений из одной точки.
Характеристика ответвительных зажимов
Предназначены для алюминиевых или медных изолированных жил.
Контроль над усилием затяжки болтов осуществляется срывной шестигранной головкой 13 мм.
Изоляция испытана напряжением 6 кВ (в течение 1 мин в воде).
Болт со стороны магистрали имеет срывную головку из алюминиевого сплава.
Особенности ответвительных зажимов
Контакт с проводом ответвления обеспечивается без снятия изоляции.
Соединение проводов осуществляется с раздельной затяжкой болтов.
В зажимах Р 617 и Р 14 контакт обеспечивается: на магистрали - прокалывающими контактными пластинами, на ответвлении - со снятием изоляции с провода.
В зажиме Р 619 контакт обеспечивается: на магистрали и ответвлении – прокалывающими контактными пластинами.
| Тип | Позиция | Сечение жил, мм | Макс. нагрузка I , А | Масса, г | Кол-во в упаковке, шт. | |
|---|---|---|---|---|---|---|
| Магистрали | Ответвления | |||||
| 2 ответвления | Р 617 | 35-150 | 2х6-35/50М | 350 | 175 | 50 |
| 2 ответвления | Р 619 | |||||
| 4 ответвления | Р 14 | 16-150 | 4х1,5-35 | 700 | 280 | 50 |
Соответствие нормам: HN 33 S 63.
Зажимы ответвительные для ответвления СИП от ВЛН типа N 640, N 70
Назначение ответвительных зажимов
Используются для ответвления СИП от ВЛН, а также для ответвления от неизолированной несущей нулевой жилы.
N 640 предназначен для ответвления от ВЛН к вводу в здание СИП сечением 2х16-4х25.
N 70 предназначен для ответвления от ВЛН магистральных СИП.
Характеристика ответвительных зажимов
Контакт с проводом ответвления обеспечивается прокалыванием изоляции.
Контроль над усилием затяжки болтов осуществляется применением срывной головки.
Корпус выполнен из изоляционного материала. Устойчив к климатическим и механическим воздействиям.
Контактные пластины выполнены из алюминиевого сплава, предназначены для соединения алюминиевых проводов.
Контакты со стороны ответвления покрыты смазкой. Неизолированные провода рекомендуется обрабатывать щеткой ВС.
Особенности ответвительных зажимов
Контактные пластины выполнены со стороны магистрали в виде плашки, чтобы не уменьшать механическую прочность провода.
| Позиция | Сечение СИП в магистрали, из меди или алюминия, мм2 | Сечение СИП на ответвлениях, из меди или алюминия, мм2 | Масса, г | Позиция | Количество в упаковке, шт. |
|---|---|---|---|---|---|
| N 640 | 6-120 | 2,5*-25 | 1 | 130 | 80 |
| N 95 | 25-150 | 25-95 | 1 | 195 | 80 |
Соответствие нормам: NFС 33 0 20. * Для ответвления провода сечением 2,5 мм2 его необходимо сложить вдвое и поместить внутрь клеммы.
Примечание: Для ответвления от медных проводов необходимо заказывать зажимы с дополнительной маркировкой ...Cu. (N 640 Cu, N 70 Cu).

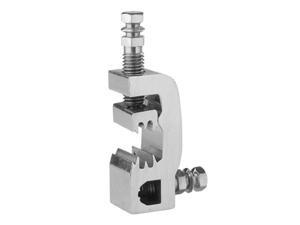

Ответвительные влагозащищенные зажимы с раздельной затяжкой болта типа Р 71, Р 72, P 151, PR 151+BI, PR 240+BI
Назначение ответвительных зажимов
Применяются для обеспечения надежного электрического контакта методом прокалывания изоляции жил на магистральной линии и зачисткой на ответвлении.
Зажим P 71, P 72 обеспечивает соединение с заземляющим спуском нулевой жилы.
Зажимы Р 71 и Р 72 предназначены для соединения СИП магистрали 16-95 с изолированными жилами ответвления 2,5-54, а также для уличного освещения.
Зажимы P 151, PR 151+BI, PR 240+BI применяются не только для ответвления магистральных проводов СИП, но и для соединения СИП с кабелем.
Характеристика ответвительных зажимов
Корпус выполнен из алюминиевого сплава.
Контроль над усилием затяжки при прокалывании изоляции осуществляется болтом диаметром 10 мм с шестигранной срывной головкой на плоской пластинке.
Для алюминиевых и медных проводов.
Эластичность контакта обеспечивается применением С -образной формы зажима.
Зажимы смазаны тугоплавким смазочным материалом.
Защита обеспечивается изолирующим чехлом.
Предохранитель защитного чехла может быть поставлен на место только после срыва головки, обеспечивает визуальный контроль за монтажом.
Особенности ответвительных зажимов
При соединении медных проводов изолирующие коробки должны быть смазаны!
Допускается вторичный монтаж на ответвлении.
Зажим Р 72 предназначен для 2 ответвлений.
Срок службы зажима данного класса, выполненного из алюминиевого сплава не менее 30 лет.
Конструкция зажима обеспечивает надежность электрического контакта в течение всего срока эксплуатации.
Зажимы рассчитаны на монтаж и эксплуатацию при низких температурах.
Зажимы с раздельной затяжкой болта позволяют подсоединять и отсоединять абонентские провода не снимая зажим с магистрального провода.
| Тип | Позиция | Сечение СИП в магистрали, из меди или алюминия, мм2 | Сечение СИП на ответвлениях, из меди или алюминия, мм2 | Масса, г | Позиция | Количество в упаковке, шт. |
|---|---|---|---|---|---|---|
| P 21 | 1 ответвление | 10-25 | 1,5-35 | 90 | 70 | 50 |
| P 71 | 1 ответвление | 35-95 | 2,5/4-54 | 145 | 100 | 50 |
| P 72 | 2 ответвления | 35-95 | 2*2,5/4-54 | 145 | 110 | 50 |
| P 74 | 4 ответвления | 16-150 | 4*2,5/4-35 | 145 | 130 | 50 |
| P 151 +Bl | 1 ответвление | 35-150 | 6-95 | 290 | 130 | 72 |
| PL 151+BI | 1 ответвление | 35-150 | 35-150 | 500 | 150 | 48 |
| PR 240+BI | 1 ответвление | 50-150 | 95-240 | 500 | 160 | 48 |
