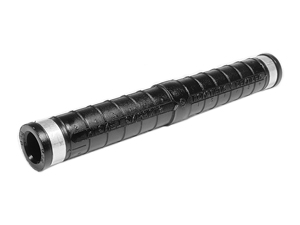

Зажимы соединительные NILED
Назначение
Зажимы предназначены для соединения токопроводящих жил, а также несущей нулевой жилы в пролете. Зажимы обеспечивают необходимую механическую прочность и надежный электрический контакт.
Купить зажимы соединительные NILED вы можете обратившись в
Мы осуществляем продажу и доставку кабеля, провода и электрики в Подольске, Москве и по России.
Вы получаете гарантию энерго- и электробезопасности при использовании нашей продукции.
Зажимы соединительные NILED в нашем Каталоге
Всего 29 позиций:
ЗАЖИМ ТИПА MJPT
Назначение
Используется для соединения несущей нулевой и токопроводящих жил на магистрали (Al/Al; Al/Cu; Cu/Cu).
Характеристика зажима типа MJPT
Зажимы обеспечивают соединение двух изолированных и неизолированных жил.
Соединение осуществляется методом опрессовки.
Тип зажима для провода соответствующего сечения определяется по цвету колпачков зажима.
Особенности зажима типа MJPT
Герметичность контакта улучшена опрессовкой стальных колец.
Внимание! Соединительный зажим MJPT 54,6N предназначен только для соединения несущей нулевой жилы сечением 54,6 мм2, для нулевой жилы сечением 50 мм2 необходим зажим MJPT 50N. N - нулевая несущая жила.
Не допускается применять прокалывающие ответвительные зажимы для соединения СИП в пролете.
| Наименование | Сечение 1, мм2 | Сечение 2, мм2 | Матрица | Масса, г | Количество в упаковке, шт |
|---|---|---|---|---|---|
| MJPT 25N | 25 | 25 | Е173 | 100 | 35 |
| MJPT 35.25 | 35 | 25 | Е173 | 100 | 50 |
| MJPT 35 | 35 | 35 | Е173 | 100 | 50 |
| MJPT 35N | 35 | 35 | Е173 | 100 | 35 |
| MJPT 50.25 | 50 | 25 | Е173 | 100 | 50 |
| MJPT 50.35 | 50 | 35 | Е173 | 100 | 50 |
| MJPT 50 | 50 | 50 | Е173 | 100 | 50 |
| MJPT 50N | 50 | 50 | Е173 | 180 | 35 |
| MJPT 54.50 | 54,6 | 50 | Е173 | 180 | 35 |
| MJPT 54,6N | 54,6 | 54,6 | Е173 | 180 | 35 |
| MJPT 70.35 | 70 | 35 | Е173 | 100 | 50 |
| MJPT 70.50 | 70 | 50 | Е173 | 100 | 50 |
| MJPT 70.54,6N | 70 | 54,6 | Е173 | 180 | 35 |
| MJPT 70 | 70 | 70 | Е173 | 100 | 50 |
| MJPT 70N | 70 | 70 | Е173 | 180 | 35 |
| MJPT 95.50 | 95 | 50 | Е173 | 180 | 35 |
| MJPT 95.70 | 95 | 70 | Е173 | 180 | 35 |
| MJPT 95 | 95 | 95 | E215 | 180 | 35 |
| MJPT 95N | 95 | 95 | E215 | 180 | 32 |
| MJPT 120 | 120 | 120 | E215 | 190 | 35 |
| MJPT 120N | 120 | 120 | E215 | 190 | 25 |
| MJPT 120.95 | 120 | 95 | E215 | 190 | 35 |
| MJPT 150.70 | 150 | 70 | E2153 | 190 | 35 |
| MJPT 150.95 | 150 | 95 | E215 | 190 | 35 |
| MJPT 150.120 | 150 | 120 | E2153 | 190 | 35 |
| MJPT 150 | 150 | 150 | E215 | 190 | 35 |
ЗАЖИМ ТИПА MJPB
Назначение
Используется для соединения СИП на от ветвлениях (Al/Al; Al/Cu; Cu/Cu.
Характеристика зажима типа MJPB
Соединительные зажимы, обеспечивают соединение двух изолированных жил из алюминия и меди.
Соединение происходит путем опрессовки.
Определение сечения по цвету вставок на зажиме.
Особенности монтажа типа MJPB
Для соединения используется пресс HT 50 или R 22 с матрицей Е140..
| Наименование | Сечение 1, мм2 | Сечение 2, мм2 | Матрица | Масса, г | Количество в упаковке, шт |
|---|---|---|---|---|---|
| MJPB 4-6 | 4 | 6 | E140 | 20 | 10 |
| MJPB 6 | 6 | 6 | E140 | 20 | 10 |
| MJPB 6-10 | 6 | 10 | E140 | 20 | 10 |
| MJPB 6-16 | 6 | 16 | E140 | 20 | 10 |
| MJPB 6-25 | 6 | 25 | E140 | 20 | 10 |
| MJPB 6-35 | 6 | 35 | E140 | 20 | 10 |
| MJPB 10 | 10 | 10 | E140 | 20 | 10 |
| MJPB 10-16 | 10 | 16 | E140 | 20 | 10 |
| MJPB 10-25 | 10 | 25 | E140 | 25 | 10 |
| MJPB 10-35 | 10 | 35 | E140 | 25 | 10 |
| MJPB 16 | 16 | 16 | E140 | 25 | 10 |
| MJPB 16-25 | 16 | 25 | E140 | 25 | 10 |
| MJPB 16-35 | 16 | 35 | E140 | 25 | 10 |
| MJPB 25 | 25 | 25 | E140 | 25 | 10 |
| MJPB 25-35 | 25 | 35 | E140 | 25 | 10 |
| MJPB 35 | 35 | 35 | E140 | 25 | 10 |
