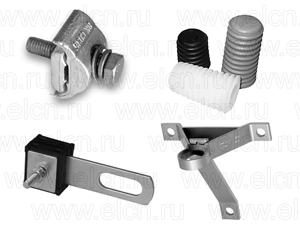

Элементы NILED для монтажа СИП
Назначение
Изделия данной номенклатурной группы предназначены для удобного, быстрого, надежного и безопасного монтажа линий СИП.
Купить элементы NILED для монтажа СИП вы можете обратившись в
Мы осуществляем продажу и доставку кабеля, провода и электрики в Подольске, Москве и по России.
Вы получаете гарантию энерго- и электробезопасности при использовании нашей продукции.
ПОДВЕСНОЙ ПОДДЕРЖИВАЮЩИЙ ЗАЖИМ ТИПА PS 1500+LM-E
Назначение
Используется для подвески СИП на промежуточных опорах.
Характеристика
Зажим открывается со стороны кронштейна.
Элементы зажима, контактирующие с несущей нулевой жилой, изготовлены из изоляционного материала во избежание механического повреждения оболочки.
Обеспечивает подвижное соединение.
Возможно применение на угловых опорах ВЛИ при углах до 90°С. При этом необходимо учитывать максимальный радиус изгиба нулевой жилы.
Особенности
Блокировка несущей нулевой жилы производится без инструмента.
Подвижное звено ограниченной прочности LM-E защищает магистральную линию от механических повреждений.
При изменении стрелы провеса СИП–2 подвижное звено LM-E позволяет перемещение зажима PS 1500, значительно уменьшая механическую нагрузку на несущую жилу.
| Название | Позиция | Сечение, мм2 | Диаметр, мм | Разрушающая нагрузка, даН | Масса, г | Кол-во в упаковке, шт. |
|---|---|---|---|---|---|---|
| Подвесной зажим | PS 1500+LM-E | 16-95 | 8-16 | >1200 | 170 | 40 |
Соответствие нормам: NFC 33 0 40
КОМПЛЕКТ ПРОМЕЖУТОЧНОЙ ПОДВЕСКИ ТИПА ES 1500E
Назначение
Используется для подвески СИП-2 на промежуточных опорах и обеспечивает габаритные размеры в пролетах.
Характеристика
Возможно применение на угловых опорах ВЛИ при углах до 90О. При этом необходимо учитывать максимальный радиус изгиба нулевой жилы.
Особенности
Комплект промежуточной подвески разборный, возможна поставка поддерживающего зажима без кронштейна (ES 1500E, PS 1500+LM-E)
| Название | Позиция | Сечение, мм2 | Диаметр, мм | Разрушающая нагрузка, даН | Масса, г | Кол-во в упаковке, шт. |
|---|---|---|---|---|---|---|
| Комплект состоит из CS1500E+PS1500+LM-E | ES 1500E | 16-95 | 8-16 | >1200 | 650 | 20 |
АНКЕРНЫЙ КРОНШТЕЙН ТИПА СS10.3
Назначение
Обеспечивает крепление одного или двух анкерных зажимов для магистральных СИП.
Монтируется на опоры или по стенам зданий.
Характеристика
Кронштейн представляет собой моноблок из сплава алюминия с высокой механической прочностью.
Обладает высокой устойчивостью к коррозии.
Крепление осуществляется двумя болтами диаметром 14 или 16 мм или при помощи двух полос металлической лентой F207 в один оборот вокруг опоры и двух скреп NC 20.
Особенности
Кронштейны CS 10.3, СА 2000 могут крепиться одним болтом.
| Позиция | Предельная нагрузка, даН | Масса, г | Кол-во в упаковке, шт. |
|---|---|---|---|
| CS 10.3 | 1500 | 290 | 40 |
| CА 2000 | 2000 | 300 | 40 |
КРОНШТЕЙН ТИПА CS 1500E
Назначение
Применяется для крепления поддерживающих зажимов.
Характеристика
Корпус кронштейна выполнен из сплава цинка и алюминия повышенной прочности с высокой устойчивостью к механическим воздействиям и коррозии.
Наличие стопорного пальца позволяет избежать переворачивания зажима. Крепление производится болтами диаметром 14 или 16 мм или двумя полосками металлической ленты F207 в один оборот вокруг опоры и двумя скрепами NC20.
Особенности
Конфигурация кронштейна обеспечивает удобное перемещение по опоре.
Отверстие в кронштейне позволяет закрепить ролик RT 1 или RT2 для раскатки СИП.
Кронштейн рассчитан на механические усилия, создаваемые при раскатке.
АНКЕРНЫЙ КРОНШТЕЙН ТИПА СA 16
Назначение
Для крепления DN 123 для ответвления СИП от магистрали к вводам.
Характеристика
Кронштейн из алюминиевого сплава с высокой устойчивостью к механическим и климатическим воздействиям.
Крепится одной полоской металлической ленты F207 в один оборот вокруг опоры и одной скрепой NC20 или стяжным болтом М8, М10.
Особенности
Кронштейн позволяет выполнить анкерное крепление на опоре или на стене здания, сооружения.
| Позиция | Предельная нагрузка, даН | Масса, г | Кол-во в упаковке, шт. |
|---|---|---|---|
| CA 16 | 220 | 100 | 200 |
АНКЕРНЫЕ КРОНШТЕЙНЫ ДЛЯ МОНТАЖА СИП ПО СТЕНАМ ЗДАНИЙ ТИПА CT 600, CB 600
Назначение
Для крепления анкерных зажимов.
Характеристика
Выполнены из сплава алюминия с высокой механической прочностью.
Крепление к стене производится через отверстия диаметром 16 мм.
CT 600 обеспечивает крепление одного или двух анкерных зажимов.
CB 600 обеспечивает крепление одного анкерного зажима.
Особенности
Применяется для анкерного крепления СИП от магистрали до стены здания и между зданиями (сооружениями), а также по фасадам зданий.
| Наименование | Позиция | Масса, г | Кол-во в упаковке, шт. |
|---|---|---|---|
| Кронштейн для крепления в двух точках | СB 600 | 280 | 50 |
| Кронштейн для крепления в трех точках | СT 600 | 350 | 25 |
КРЮК МОНТАЖНЫЙ CF
Назначение
Применяется для крепления анкерных или поддерживающих зажимов.
Характеристика
Монтируется на железобетонных, металлических или деревянных опорах, крепление производится двумя полосками металлической ленты F207, F107 в один оборот вокруг опоры и двумя скрепами NC 20.
Крюк выполнен из сплава цинка и алюминия повышенной твердости с высокой устойчивостью к механическим воздействиям и коррозии.
| Позиция | Предельная нагрузка, даН | Масса, г | Кол-во в упаковке, шт. |
|---|---|---|---|
| CF 16 | 1800 | 610 | 25 |
КРЮК МОНТАЖНЫЙ B 16, B 20
Назначение
Применяются для крепления анкерных или поддерживающих зажимов на железобетонных, металлических или деревянных опорах с монтажными отверстиями.
Характеристика
Крюк выполнен из сплава цинка и алюминия повышенной прочности с высокой устойчивостью к коррозии.
| Позиция | Предельная нагрузка, даН | Диаметр | Длина, мм | Масса, г | Кол-во в упаковке, шт. |
|---|---|---|---|---|---|
| B 16 | 1500 | 16 | 240 | 780 | 25 |
| B 20 | 2000 | 20 | 240 | 1300 | 25 |
ПОДВИЖНЫЕ ЗАЖИМЫ ТИПА PS
Назначение
Используется для подвески СИП без несущей нулевой жилы.
Характеристика
Зажим выполнен из закаленной стали со вставкой из термопластика, предохраняющей жгут проводов от механических повреждений.
Металлические части зажима защищены от коррозии: PS 216/25 - оцинковкой, PS 425/50, PS 470/95 и PS 495/120 - цинко-кобальтовым покрытием.
| Позиция | Сечение, мм2 | Диаметр, мм | Масса, г | Кол-во в упаковке, шт. | |
|---|---|---|---|---|---|
| Мин. | Макс. | ||||
| PS216/25 | 2х16-3х35-4х25 | 16 | 20 | 200 | 50 |
| PS 425/50 | 4х35-4х50-4х70 | 25 | 32 | 240 | 50 |
| PS 470/95 | 4х50-4х70-4х95 | 32 | 36 | 290 | 50 |
| PS 495/120 | 4х95-4х120 | 36 | 40 | 320 | 50 |
ЗАЖИМ ДЛЯ ВРЕМЕННОГО ЗАЗЕМЛЕНИЯ PC 481
Назначение
Используются для замера напряжения, закорачивания и защитного заземления устанавливаются на каждой первой концевой опоре отходящей от ТП 10/0,4кВ линии 0,38кВ). Устанавливается на токопроводящих и нулевой жилах на весь срок службы.
Характеристика
Изоляция зажима испытана под рабочим напряжением 6 кВ (в течение 1 мин в воде).
Используются прочные резьбовые детали с корпусом из изоляционного материала.
Контроль над усилием затяжки болтов осуществляется применением срывной головки.
Корпус зажима находится в открытом положении, позволяющем свободно размещать провод при монтаже.
Зажимы предназначены для совместной работы с устройством МаТ, M6D.
Встроенный адаптер снабжен маркировкой 1,2,3,N.
ФАСАДНОЕ КРЕПЛЕНИЕ SF 50
Фасадные крепления для СИП SF 50
Назначение
Для прокладки СИП-2 и СИП-4 по стенам зданий и сооружений.
Особенности
Поставляется в комплекте со стяжным ремешком.
Выполняет роль изолятора, т.к. выполнен из диэлектрического материала.
Не содержит деталей, подверженных коррозии.
| Позиция | Расстояние от стены (D), мм | Диаметр жгута провода, мм | Сечение СИП | Масса, г | Количество в упаковке, шт. |
|---|---|---|---|---|---|
| SF 20 | 20 | 18-55 | 2х16-3х150+95 | 60 | 100 |
| SF 20 | 60 | 18-55 | 70 | 100 |
Примечание: *SF20/SF50 могут поставляться с хомутом, который вторично открывается. Эти изделия маркируются "D" (SF20.D). В соответствии с требованиями главы 2.4 ПУЭ расстояние от стены до жгута СИП должно быть не менее 60 мм. Соответствие нормам: NFC 33 0 40.
КОРПУСЫ ПРЕДОХРАНИТЕЛЯ PF 10, 16, 25
Назначение
Для ограничения потребительской мощности, а также для защиты магистральной линии от КЗ и перегрузок.
Характеристика
Корпус состоит из двух частей, легко собирается, обеспечивает герметичность.
Изготовлен из погодо и ультрафиолетостойкого полимера.
Особенности
Контактное соединение с линией сечением 16, 25 мм2 осуществляется опрессовкой.
На корпусе предусмотрены специальные отверстия для установки пломбы и избежания несанкционированной замены предохранителя.
Допускается использование съемных предохранителей длиной от 30 до 40 мм и диаметром от 8,5 до 14 мм.
| Позиция | Сечение, мм2 | Масса, г | Кол-во в упаковке, шт. |
|---|---|---|---|
| PF | 1,5-4 | 60 | 50 |
| PF-10 | 6-10 | 60 | 50 |
| PF-16 | 16 | 60 | 50 |
| PF-25 | 25 | 60 | 50 |
СЪЕМНЫЕ ПРЕДОХРАНИТЕЛИ FG
Назначение
Помещаются внутрь корпуса PF.
Характеристики
Максимально допустимая сила тока то 2 до 63 А.
Номинальное напряжние 400 В.
Особенности
Предохранитель легко вынимается, что позволяет создать точку выключения путем простого удаления предохранителя.
Предохранители соответствуют стандартам: IEC 60269-1, IEC 60269-3, IEC 60269-3-1, EN 60269-1, EN 60269-3.
| Позиция | Допустимый ток нагрузки, А | Масса, г | Кол-во в упаковке, шт. |
|---|---|---|---|
| FG 102 | 2 | 20 | 10 |
| FG 104 | 4 | 20 | 10 |
| FG 106 | 6 | 20 | 10 |
| FG 110 | 10 | 20 | 10 |
| FG 116 | 16 | 20 | 10 |
| FG 220 | 20 | 20 | 10 |
| FG 225 | 25 | 20 | 10 |
| FG 235 | 35 | 20 | 10 |
| FG 250 | 50 | 20 | 10 |
| FG 263 | 63 | 20 | 10 |
